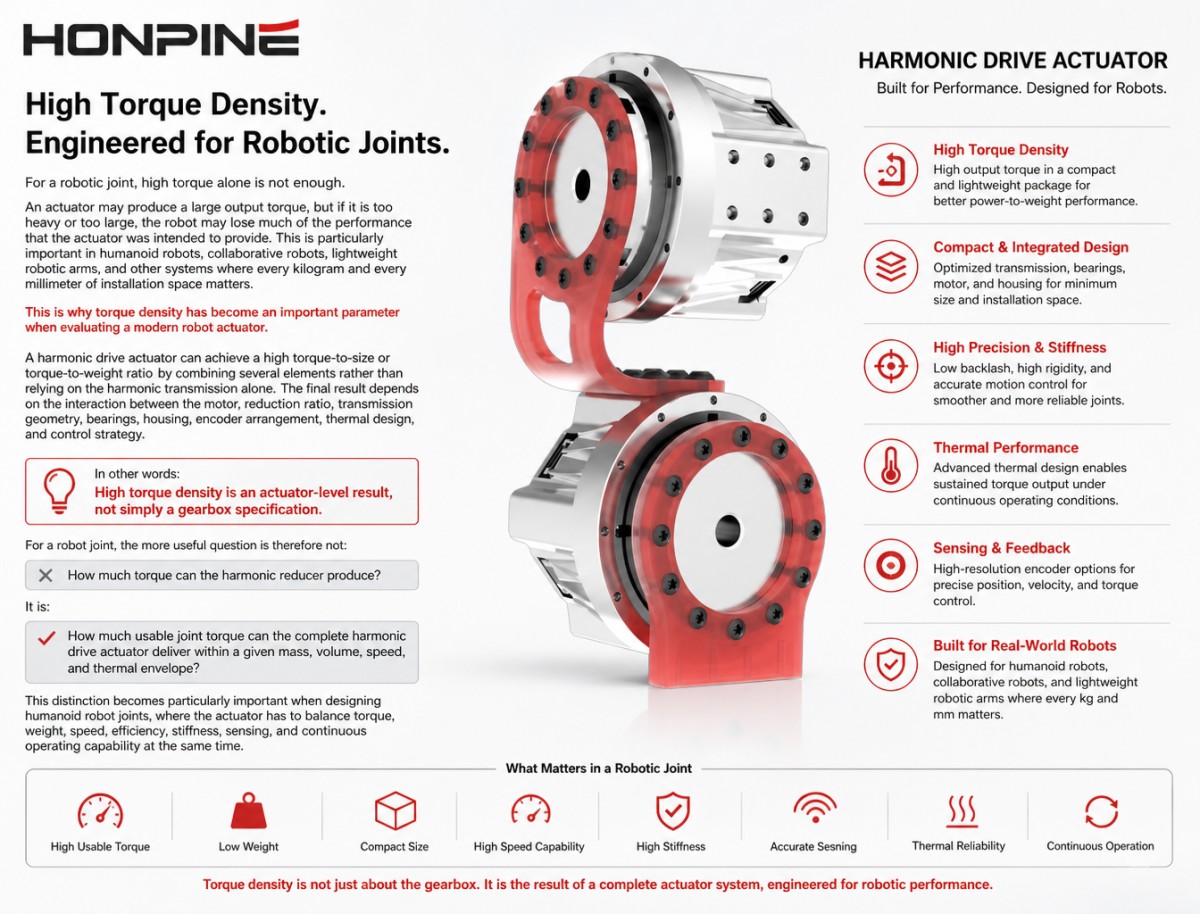

Comment un actionneur Harmonic Drive atteint-il une densité de couple élevée ?

Introduction

Pour une articulation robotique, un couple élevé ne suffit pas à lui seul.

Un actionneur peut générer un couple de sortie important, mais s'il est trop lourd ou trop volumineux, le robot risque de perdre une grande partie des performances pour lesquelles l'actionneur était censé fournir. Ceci est particulièrement important pour les robots humanoïdes, les robots collaboratifs, les bras robotiques légers et autres systèmes où chaque kilogramme et chaque millimètre d'espace d'installation comptent.

C’est pourquoi la densité de couple est devenue un paramètre important lors de l’évaluation d’un actionneur de robot moderne.

Un actionneur à entraînement harmonique peut atteindre un rapport couple/taille ou couple/poids élevé en combinant plusieurs éléments plutôt qu'en s'appuyant uniquement sur la transmission harmonique. Le résultat final dépend de l'interaction entre le moteur, le rapport de réduction, la géométrie de la transmission, les roulements, le carter, la disposition de l'encodeur, la conception thermique et la stratégie de commande.

Autrement dit:

Une densité de couple élevée est un résultat au niveau de l'actionneur, et non une simple spécification de la boîte de vitesses.

Pour une articulation robotique, la question la plus pertinente n'est donc pas :

Quel couple le réducteur harmonique peut-il produire ?

C'est:

Quel couple articulaire utilisable l'actionneur harmonique complet peut-il fournir dans des conditions données de masse, de volume, de vitesse et d'enveloppe thermique ?

Cette distinction devient particulièrement importante lors de la conception d'articulations de robots humanoïdes, où l'actionneur doit équilibrer simultanément couple, poids, vitesse, efficacité, rigidité, détection et capacité de fonctionnement continu.

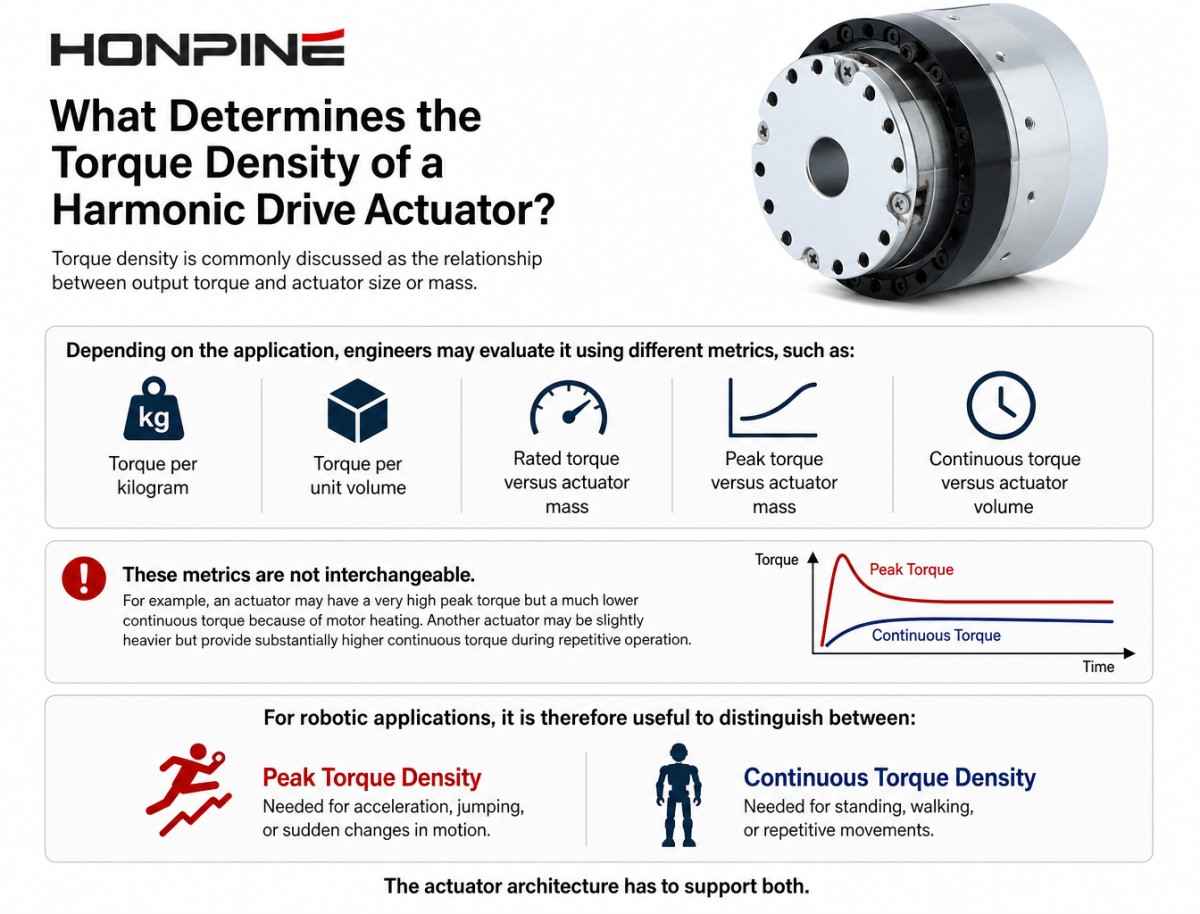

Qu’est-ce qui détermine la densité de couple d’un actionneur à entraînement harmonique ?

La densité de couple est généralement définie comme la relation entre le couple de sortie et la taille ou la masse de l'actionneur.

Selon l'application, les ingénieurs peuvent l'évaluer à l'aide de différentes métriques, telles que :

• Couple par kilogramme

• Couple par unité de volume

• Couple nominal en fonction de la masse de l'actionneur

• Couple maximal en fonction de la masse de l'actionneur

• Couple continu en fonction du volume de l'actionneur

• Ces indicateurs ne sont pas interchangeables.

Par exemple, un actionneur peut présenter un couple de pointe très élevé, mais un couple continu bien inférieur en raison de l'échauffement du moteur. Un autre actionneur peut être légèrement plus lourd, mais fournir un couple continu nettement supérieur lors d'un fonctionnement répétitif.

Pour les applications robotiques, il est donc utile de faire la distinction entre :

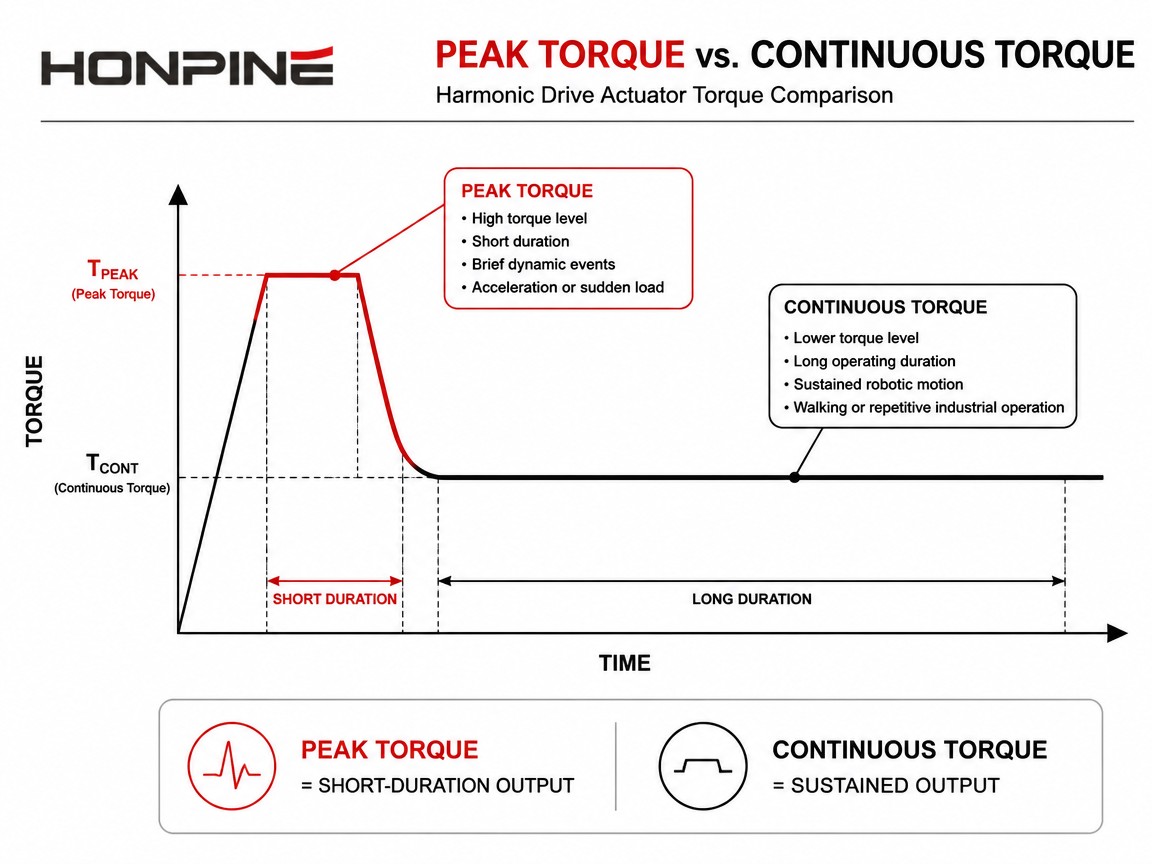

Densité de couple maximale et densité de couple continue

Un robot humanoïde peut avoir besoin d'un couple de pointe élevé lors de l'accélération, des sauts ou des changements de mouvement soudains, tandis que la même articulation a également besoin d'un couple continu suffisant pour se tenir debout, marcher ou effectuer des mouvements répétitifs.

L'architecture de l'actionneur doit prendre en charge les deux.

Le moteur définit le point de départ de la densité de couple.

Le réducteur harmonique ne génère pas de couple par lui-même.

Le moteur fournit le couple initial, tandis que la transmission convertit la vitesse et le couple du moteur en la puissance articulaire requise.

Une relation simplifiée est :

Couple moteur → Réduction → Couple de sortie commun

Pour une transmission idéale :

Couple de sortie ≈ Couple moteur × Rapport de réduction

Dans un actionneur réel, il faut également tenir compte des pertes de transmission.

Cela signifie que le choix d'un moteur à forte densité de couple est la première étape pour obtenir un actionneur à forte densité de couple.

Cependant, installer un moteur plus gros n'est pas toujours la meilleure solution.

Un moteur plus gros peut augmenter :

• Masse de l'actionneur

• Dimensions du logement

• charge thermique

• inertie du rotor

• Consommation d'énergie

Les concepteurs d'actionneurs doivent donc trouver un point de fonctionnement approprié où le moteur peut fournir le couple requis sans occuper un espace excessif ni ajouter un poids inutile.

C’est l’une des raisons pour lesquelles la conception d’actionneurs intégrés est importante.

Le moteur et la transmission harmonique doivent être considérés comme un seul système plutôt que comme des composants totalement indépendants.

Un rapport de réduction élevé contribue à multiplier le couple de sortie.

L'un des facteurs contribuant le plus à la densité de couple d'un actionneur harmonique est le rapport de réduction.

Un rapport de réduction élevé permet à un moteur à grande vitesse relativement petit de produire un couple de sortie beaucoup plus important.

Prenons par exemple une transmission simplifiée :

Moteur → Réduction harmonique → Sortie conjointe

Si le moteur produit un certain couple d'entrée, le mécanisme de réduction peut multiplier le couple de sortie disponible en fonction de son rapport de réduction et de son rendement de transmission.

Cela permet au moteur de fonctionner dans une plage de vitesses où il peut fournir de la puissance efficacement, tandis que la boîte de vitesses convertit cette vitesse en une sortie à couple plus élevé et à vitesse plus basse requise par l'articulation du robot.

Cependant, un taux de réduction plus élevé n'est pas automatiquement meilleur.

L'augmentation du taux de réduction peut avoir un impact sur :

vitesse de sortie

• Efficacité

• Rétrocompatibilité

• réponse dynamique

• point de fonctionnement du moteur

• performances thermiques

Par conséquent, le rapport de réduction doit être choisi en fonction des exigences réelles de couple et de vitesse de l'articulation.

Pourquoi un rapport de réduction élevé ne signifie-t-il pas automatiquement une densité de couple élevée ?

C'est un point important qui est souvent négligé.

Supposons que deux actionneurs utilisent des rapports de réduction différents.

L'actionneur présentant le rapport le plus élevé peut produire un couple de sortie plus important à partir du même couple moteur.

Mais si atteindre ce ratio nécessite :

• Étapes de transmission supplémentaires

• Composants plus importants

• Roulements plus lourds

• Un logement plus grand

• Capacité de refroidissement accrue

L'actionneur global peut ne pas présenter une meilleure densité de couple.

L'indicateur pertinent est la performance de l'actionneur complet, et non le seul taux de réduction.

C’est pourquoi un bon actionneur harmonique doit être équilibré :

Couple moteur + Rapport de réduction + Rendement + Masse + Volume

plutôt que de maximiser un seul paramètre.

La géométrie de la transmission harmonique contribue à une capacité de couple compacte

L'architecture mécanique d'une transmission harmonique est une autre raison pour laquelle elle peut atteindre une capacité de couple importante dans un format relativement compact.

Contrairement à un système d'engrenages droits classique où le couple est transmis par une paire d'engrenages relativement simple, la transmission harmonique utilise plusieurs engrènements de dents entre la cannelure flexible et la cannelure circulaire.

Cela permet de répartir la charge transmise sur plusieurs points d'engagement.

Il en résulte une architecture de transmission capable de délivrer un couple important dans un diamètre compact.

Pour une articulation robotique, cela est important car l'actionneur doit souvent tenir dans un espace mécanique limité.

L'espace disponible peut déjà être occupé par :

• Composants structuraux

• Roulements

• Câblage

• Capteurs

• Composants du moteur

• voies de refroidissement

Une transmission capable de fournir le couple requis sans augmenter significativement le diamètre de l'articulation peut donc contribuer directement à la densité de couple au niveau de l'actionneur.

Le palier de sortie fait partie de l'équation de densité de couple.

Une erreur fréquente lors de la comparaison des actionneurs de robots consiste à se concentrer uniquement sur le moteur et le réducteur.

Le palier de sortie peut également avoir une influence significative sur la taille et la masse finales de l'actionneur.

Une articulation de robot ne transmet pas uniquement un couple de rotation.

Il peut également subir :

• Charges radiales

• Charges axiales

• Moments décisifs

• forces extérieures

• Impacts dynamiques

L'actionneur nécessite donc un agencement de paliers de sortie approprié.

Si le roulement est surdimensionné, l'actionneur devient plus lourd.

Si son dimensionnement est insuffisant, l'actionneur risque de ne pas offrir une durabilité ou une rigidité mécanique suffisante.

Un actionneur harmonique bien conçu intègre la structure de transmission et de roulement de sorte que l'articulation puisse supporter les charges externes prévues sans augmenter inutilement le poids total de l'ensemble.

Ceci est particulièrement important pour les articulations des robots humanoïdes.

Par exemple, un actionneur de genou ou de cheville peut subir des moments externes importants qui ne sont pas représentés par le seul couple moteur.

La conception du carter peut augmenter ou réduire la densité de couple.

Le boîtier de l'actionneur est un autre élément de l'équation couple-densité.

Un logement doit fournir :

• Rigidité structurelle

• Support de roulement

• Alignement des engrenages

• Dissipation de chaleur

• Protection des composants internes

Mais un excès de matériaux de construction augmente le poids.

Le défi consiste donc à obtenir une rigidité suffisante avec une masse superflue minimale.

Ceci est particulièrement pertinent pour les robots humanoïdes.

Un actionneur lourd installé près de la hanche ou du genou n'augmente pas seulement la masse totale du robot ; il peut également accroître la charge que les articulations situées en aval doivent déplacer.

Cela crée un effet en cascade :

Actionneur plus lourd → Charge articulaire plus élevée → Couple requis plus élevé → Actionneur plus grand → Masse totale plus élevée

Rompre ce cycle est l'une des raisons pour lesquelles les actionneurs légers à forte densité de couple sont importants pour la robotique humanoïde.

La densité de couple dépend du couple continu, et non seulement du couple de pointe.

Lorsqu'on compare les actionneurs à entraînement harmonique, le couple maximal peut paraître impressionnant sur une fiche technique.

Cependant, le couple maximal est généralement associé à un fonctionnement de courte durée.

Pour de nombreux robots, un couple continu est tout aussi important.

Prenons l'exemple d'un robot humanoïde se tenant debout.

Les articulations des jambes peuvent avoir besoin de produire un couple de manière continue plutôt que pendant quelques secondes seulement.

De même, un bras robotisé effectuant un assemblage répétitif peut fonctionner pendant des heures.

Dans ces situations, la mesure utile se rapproche davantage de :

Couple de sortie continu / Masse de l'actionneur

plutôt que :

Couple de sortie maximal / Masse de l'actionneur

Un actionneur bien conçu doit donc gérer :

• pertes de cuivre dans le moteur

• Pertes de fer

• pertes de roulement

• pertes de transmission

• Transfert de chaleur

• Température ambiante

• cycle de service

Un couple de pointe élevé est utile, mais une densité de couple continue élevée est souvent plus pertinente pour les performances réelles des robots.

La gestion thermique impose une limite pratique à la densité de couple.

Le couple génère de la chaleur.

Cela crée une relation importante entre la densité de couple et la conception thermique.

À mesure que la taille de l'actionneur diminue, la surface disponible pour la dissipation de la chaleur peut également diminuer.

Parallèlement, un actionneur compact peut disposer de moins d'espace interne pour :

• dissipateurs thermiques

• canaux de refroidissement

• Les fans

• interfaces thermiques

L'actionneur doit donc gérer la chaleur dans un espace physique plus restreint.

C’est pourquoi il n’est pas réaliste d’augmenter indéfiniment la densité du couple.

Le concepteur de l'actionneur doit trouver un équilibre entre :

Couple → Courant → Chaleur → Température → Capacité de fonctionnement continu

Un actionneur capable d'atteindre un couple extrêmement élevé pendant quelques secondes, mais qui surchauffe en fonctionnement normal, peut ne pas convenir à un robot de production.

C’est pourquoi les performances thermiques doivent être évaluées conjointement aux spécifications de couple.

L'efficacité influence directement la densité de couple utilisable.

L'efficacité de l'entraînement harmonique est un autre facteur qui influe sur les performances de l'actionneur.

Toute la puissance mécanique d'entrée ne se transforme pas en puissance de sortie utile.

Une partie de l'énergie est perdue par :

• Déformation des engrenages

• Friction

• pertes de roulement

• Lubrification

• Scellage

• Autres effets mécaniques

• Ces pertes se transforment en chaleur.

La relation peut être simplifiée comme suit :

Puissance d'entrée → Puissance de sortie utile + Pertes

Des pertes de transmission plus élevées signifient qu'il faut évacuer davantage de chaleur de l'actionneur.

Cela peut réduire le couple que l'actionneur peut fournir en continu.

Par conséquent, lors de la comparaison de deux actionneurs harmoniques présentant un couple de pointe similaire, il est utile d'examiner :

• Couple nominal

• Couple continu

• Efficacité

• vitesse d'entrée

• cycle de service

• Indice de dissipation thermique

• plutôt que de se fier uniquement au couple maximal.

Pourquoi le poids de l'actionneur est-il plus important que celui du réducteur ?

Pour une machine industrielle stationnaire, l'ajout de plusieurs centaines de grammes peut avoir peu d'effet sur les performances du système.

Pour un robot humanoïde, la situation est différente.

Chaque actionneur contribue à la masse mobile totale du robot.

Si un actionneur est installé sur la cuisse, par exemple, sa masse fait partie de la charge que les autres articulations doivent déplacer.

Cela signifie que la masse de l'actionneur peut influencer :

• Accélération

• consommation d'énergie

• Efficacité de marche

• Équilibre dynamique

• Charge utile

• exigences de couple articulaire

Par conséquent, un actionneur léger avec un couple absolu légèrement inférieur peut parfois s'avérer plus utile qu'un actionneur plus lourd avec un couple de pointe plus élevé.

C’est pourquoi le rapport couple/poids est de plus en plus important dans la conception des actionneurs des robots humanoïdes.

La taille du moteur et le rapport de réduction doivent être adaptés.

Un actionneur à entraînement harmonique ne peut pas être optimisé en sélectionnant le réducteur indépendamment du moteur.

Le moteur et la transmission doivent fonctionner comme une paire appariée.

Par exemple, un concepteur peut avoir deux approches possibles :

Option A

Gros moteur + rapport de réduction plus faible

Option B

Moteur plus petit + rapport de réduction plus élevé

Les deux approches peuvent produire un couple de sortie similaire.

Cependant, ils peuvent être très différents :

• Masse

• Volume

• Efficacité

• Vitesse

• comportement thermique

• réponse dynamique

• Coût

La meilleure solution dépend de l'articulation ciblée.

Pour un poignet humanoïde compact, minimiser la masse et le diamètre peut s'avérer crucial.

Pour un joint industriel soumis à une charge élevée, le couple continu et la rigidité peuvent être plus importants.

C’est pourquoi l’optimisation des actionneurs doit commencer par le profil de fonctionnement réel de l’articulation plutôt que par une taille de boîte de vitesses prédéfinie.

Le couple maximal, le couple nominal et le couple continu doivent être évalués séparément.

Lors de l'évaluation d'un actionneur à entraînement harmonique, les trois valeurs de couple ne doivent pas être considérées comme interchangeables.

Couple maximal

Le couple de pointe représente le couple maximal que l'actionneur peut fournir dans des conditions spécifiées et pendant une durée limitée.

C'est important pour :

Accélération

Mouvement dynamique à court terme

Réponse à l'impact

Changements de direction rapides

Couple nominal ou continu

Le couple nominal représente le couple que l'actionneur peut fournir dans des conditions de fonctionnement définies pour un fonctionnement continu.

Cela concerne davantage :

• Marche

• mouvement répétitif

• fonctionnement industriel continu

• Charge soutenue

Capacité de surcharge

Certaines applications nécessitent également une capacité de surcharge à court terme.

Cela peut s'avérer important lorsqu'un robot est confronté à :

• Accélération soudaine

• Impact externe

• Freinage d'urgence

• Changements de charge inattendus

La relation entre ces valeurs donne une image beaucoup plus claire de la capacité réelle de l'actionneur qu'une simple valeur de couple.

Pourquoi la densité de couple est-elle particulièrement importante pour les articulations des robots humanoïdes ?

Les robots humanoïdes imposent des contraintes particulièrement strictes à la conception des actionneurs.

Une articulation humanoïde doit souvent s'intégrer à une structure corporelle conçue autour de dimensions humaines approximatives.

Dans le même temps, il doit fournir un couple suffisant pour déplacer la masse du robot.

Cela crée des exigences contradictoires :

Petite taille

↓

Poids léger

↓

Couple élevé

↓

Grande vitesse

↓

Haute efficacité

↓

Stabilité thermique

L'actionneur doit équilibrer tous ces éléments.

C'est particulièrement difficile dans :

• articulations de la hanche

• articulations du genou

• articulations de la cheville

• articulations de l'épaule

• articulations du coude

L'actionneur le mieux adapté à chaque articulation peut donc être différent.

Une articulation de jambe à couple élevé peut privilégier le couple continu et les performances thermiques, tandis qu'un actionneur de poignet peut privilégier une faible masse, des dimensions compactes et une faible inertie.

La densité de couple n'est pas la même chose que la densité de puissance.

Ces deux termes sont parfois confondus.

La densité de couple décrit la quantité de couple qu'un actionneur peut fournir par rapport à sa masse ou à son volume.

La densité de puissance prend également en compte la vitesse de rotation.

Une relation simplifiée est :

Puissance = Couple × Vitesse angulaire

Cela signifie qu'un actionneur doté d'un couple extrêmement élevé mais d'une vitesse relativement faible peut ne pas avoir la même densité de puissance qu'un actionneur plus rapide.

Pour les robots dynamiques, les deux indicateurs peuvent être importants.

Par exemple:

Un actionneur de genou peut nécessiter un couple élevé à une vitesse modérée.

Un actionneur de poignet peut nécessiter un couple plus faible mais une vitesse élevée.

La transmission par roue d'un robot mobile peut nécessiter un couple continu et une vitesse de rotation relativement élevée.

Par conséquent, le choix de l'actionneur doit prendre en compte l'ensemble de la plage de fonctionnement couple-vitesse plutôt qu'une seule valeur de densité de couple.

Comment l'intégration de l'encodeur affecte-t-elle l'architecture de l'actionneur ?

Les capteurs ne créent pas directement de couple, mais ils influencent la manière dont l'actionneur peut utiliser efficacement le couple disponible.

Un actionneur à entraînement harmonique peut comprendre :

• Encodeur côté moteur

• Encodeur côté sortie

• Encodeurs doubles

• Capteur de couple

• Détection de température

Un codeur côté moteur peut fournir un retour d'information pour la commande du moteur.

Un codeur côté sortie peut mesurer la position réelle de la sortie articulaire après le mécanisme de réduction.

Pour les applications nécessitant un contrôle articulaire de haute précision, la mesure de l'arbre de sortie peut fournir des informations qui ne peuvent pas être obtenues à partir du seul codeur moteur.

Cela est particulièrement pertinent lorsque l'actionneur doit compenser :

• Erreurs de transmission

• Déformation élastique

• charges externes

• Écarts de position

Par conséquent, l'intégration des capteurs doit être considérée comme faisant partie intégrante de l'architecture complète de l'actionneur.

Un capteur de couple améliore-t-il les performances effectives d'un actionneur à haute densité de couple ?

Un capteur de couple n'augmente pas la capacité de couple mécanique de l'actionneur.

Sa valeur est différente.

Il fournit au contrôleur des informations sur le couple transmis par l'articulation.

Cela peut prendre en charge :

• Contrôle du couple

• Contrôle de la force

• Détection de collision

• Contrôle de conformité

• Détection des contacts

Pour les robots humanoïdes, ces informations peuvent être particulièrement utiles lors des phases suivantes :

• Marche

• manipulation d'objets

• interaction physique

• Contrôle de l'équilibre

• tâches impliquant de nombreux contacts

Cependant, l'ajout d'un capteur de couple entraîne également :

• Masse

• Volume

• Coût

• exigences d'intégration mécanique

Par conséquent, la sélection des capteurs devient un autre volet du problème d'optimisation de la densité de couple.

L'objectif n'est pas simplement d'intégrer le plus grand nombre de capteurs possible.

L'objectif est d'atteindre la capacité de détection requise sans augmenter inutilement la masse et le volume de l'actionneur.

La densité de couple de l'actionneur à entraînement harmonique est une optimisation au niveau du système.

Les facteurs précédents montrent pourquoi la densité de couple ne peut être attribuée au seul réducteur harmonique.

Un actionneur complet comprend plusieurs éléments :

• Moteur

• Transmission harmonique

• Roulements

• Logement

• Encodeur

• Conducteur

• Capteurs

• Structure thermique

La densité de couple finale est déterminée par l'ensemble du système.

Par exemple, un actionneur peut utiliser un réducteur harmonique très performant, mais présenter un faible rapport couple/poids si :

• Le moteur est surdimensionné

• Le logement est inutilement lourd

• Le système de roulements est inefficace

• Le système de refroidissement ajoute une masse excessive

• Le circuit d'entraînement est physiquement séparé de l'actionneur.

• L'architecture du capteur est mal intégrée.

C’est pourquoi la conception d’actionneurs intégrés peut offrir un avantage par rapport au simple assemblage de composants individuels.

Comment la conception intégrée peut-elle améliorer le rapport couple/poids ?

L'intégration permet aux concepteurs d'optimiser les composants autour d'une enveloppe mécanique commune.

Au lieu de concevoir :

Moteur → Boîte de vitesses séparée → Encodeur séparé → Carter séparé → Contrôleur séparé

le système peut être conçu comme suit :

Moteur intégré + réducteur harmonique + codeur + électronique + sortie commune

Cela peut réduire les doublons :

• Logements

• Structures de montage

• Connecteurs

• Arbres

• Accouplements

• interfaces mécaniques

Il en résulte un actionneur plus compact et une masse système globale réduite.

Pour les applications robotiques, la comparaison importante n'est donc pas :

Quel réducteur est le plus léger ?

mais:

Quel actionneur complet offre les performances articulaires requises avec la masse et le volume les plus faibles possibles ?

Pourquoi l'intégration mécanique est-elle importante dans les articulations robotiques à couple élevé ?

Un couple élevé crée des charges mécaniques dans tout l'actionneur.

Le moteur, le réducteur, les roulements, le carter, l'arbre et la structure de montage doivent tous pouvoir supporter ces charges.

Si l'actionneur est conçu comme un ensemble de composants indépendants, les interfaces mécaniques peuvent devenir inutilement volumineuses.

Une architecture intégrée permet au concepteur d'optimiser :

• placement des roulements

• Chemins de chargement

• Épaisseur du boîtier

• Géométrie de l'arbre

• position du moteur

• Position de l'encodeur

• Chemins de chaleur

Cela peut améliorer le rapport entre la masse structurelle et le couple de sortie utilisable.

Pour une articulation de robot, cela a son importance car l'actionneur n'est pas simplement un composant de transmission.

Il fait partie du système structurel du robot.

Qu’est-ce qui limite la densité de couple d’un actionneur à entraînement harmonique ?

Il existe plusieurs limites pratiques.

Limites thermiques du moteur

Le moteur ne peut pas produire en continu un couple illimité car le courant génère de la chaleur.

Limites de charge de transmission

La transmission harmonique possède des limites de couple et de durée de vie définies.

Capacité de charge

Le palier de sortie doit supporter à la fois les charges liées au couple et les forces articulaires externes.

Rigidité du logement

Le boîtier doit rester suffisamment rigide sous charge.

Dissipation thermique

La chaleur générée à l'intérieur de l'actionneur doit être transférée à la structure environnante.

Exigences de vitesse

Un couple élevé à haute vitesse engendre des besoins en puissance et en chaleur nettement supérieurs.

Contraintes de poids

L'ajout de matériaux structurels peut augmenter la capacité de charge, mais une masse excessive réduit la densité de couple au niveau de l'actionneur.

Ces contraintes interagissent entre elles.

L'amélioration d'un paramètre peut avoir un impact négatif sur un autre.

C’est pourquoi la conception d’actionneurs est fondamentalement un problème d’optimisation.

Comment comparer la densité de couple de deux actionneurs à entraînement harmonique ?

Lorsqu'on compare deux actionneurs, il faut éviter de comparer uniquement leur couple maximal.

Une meilleure comparaison devrait inclure :

1. Couple de sortie continu

Quel couple l'actionneur peut-il fournir en fonctionnement continu ?

2. Couple de sortie maximal

Quel couple peut-il fournir lors d'événements dynamiques brefs ?

3. Masse de l'actionneur

La valeur de couple inclut-elle l'actionneur complet ?

4. Dimensions générales

Quels sont le diamètre, la longueur et le volume d'installation ?

5. Vitesse de sortie

L'actionneur peut-il fournir le couple requis à la vitesse requise ?

6. Efficacité

Quelle quantité de puissance d'entrée est convertie en puissance mécanique utile ?

7. Indice de performance thermique

L'actionneur peut-il maintenir son couple nominal sans dépasser sa température admissible ?

8. Configuration de l'encodeur

Le retour d'information est-il mesuré au niveau du moteur, de l'arbre de sortie ou des deux ?

9. Capacité de charge externe

Le palier de sortie peut-il supporter les charges radiales, axiales et de moment requises ?

10. Cycle de service

L'actionneur est-il conçu pour un fonctionnement intermittent ou continu ?

Cette approche permet une comparaison beaucoup plus pertinente que la simple sélection de l'actionneur présentant le couple le plus élevé.

Comment améliorer la densité de couple dans un actionneur à entraînement harmonique ?

Si un actionneur nécessite une densité de couple plus élevée, les ingénieurs peuvent examiner plusieurs domaines simultanément.

Optimisation du point de fonctionnement du moteur

Choisissez un moteur qui fournisse le couple requis sans masse excessive ni surcharge thermique.

Optimiser le taux de réduction

Choisissez un rapport de réduction qui équilibre la multiplication du couple, la vitesse, l'efficacité et la réponse dynamique.

Réduire la masse structurelle

Utilisez un logement et un chemin de charge correctement conçus plutôt que d'augmenter simplement l'épaisseur du matériau.

Optimisation de la disposition des roulements

Sélectionnez les dimensions des paliers en fonction des charges radiales, axiales et de moment réelles.

Améliorer la dissipation de la chaleur

De meilleurs chemins thermiques permettent à l'actionneur de maintenir un couple continu plus élevé sans élévation excessive de la température.

Intégrer l'électronique

Le cas échéant, l'électronique d'entraînement intégrée permet de réduire le matériel et le câblage externes.

Optimisation de l'intégration des capteurs

Utilisez l'architecture de retour d'information requise par l'application sans ajouter de composants inutiles.

Les meilleurs résultats sont généralement obtenus en optimisant plusieurs paramètres simultanément plutôt qu'en maximisant les performances d'un seul composant.

Densité de couple de l'actionneur à entraînement harmonique pour différentes applications robotiques

La densité de couple requise dépend fortement de l'application.

Jambes de robot humanoïde

Les actionneurs de jambes nécessitent généralement :

• Couple continu élevé

• Couple de pointe élevé

• Messe basse

• Réponse dynamique élevée

• stabilité thermique

Le rapport couple/poids devient particulièrement important car la masse de l'actionneur influence directement les besoins énergétiques totaux du robot.

Bras robotiques humanoïdes

Les articulations des bras nécessitent généralement un équilibre différent entre :

• Couple

• Vitesse

• Poids

• Amplitude des mouvements

• Précision

Poignets robotiques

Les actionneurs de poignet mettent souvent davantage l'accent sur :

• Format compact

• faible inertie

• poids léger

• Haute précision de positionnement

Articulations robotiques collaboratives

Les cobots peuvent nécessiter :

• Emballage compact

• Faible réaction

• Mouvement fluide

• Détection du couple

• Interaction contrôlée avec les charges externes

Articulations de robots industriels

Les robots industriels peuvent privilégier :

• Couple nominal

• Répétabilité

• Rigidité

• Durée de vie

• Fonctionnement continu

Ceci démontre pourquoi il n'existe pas de cible unique de densité de couple applicable à tous les robots.

Pourquoi la densité de couple continue peut-elle être plus importante que la densité de couple maximale ?

Pour les robots de production, les spécifications les plus impressionnantes ne sont pas toujours les plus utiles.

Un couple de pointe élevé peut être utile pour les mouvements dynamiques, mais l'actionneur doit également fonctionner de manière fiable pendant la majeure partie de son cycle de service.

Par exemple, un robot humanoïde peut passer un temps considérable :

• Debout

• Marche

• Maintenir l'équilibre

• Tenir un objet

Ces activités nécessitent un débit d'actionneur soutenu.

De même, un robot industriel peut répéter le même mouvement des milliers de fois.

Pour ces applications, la densité de couple continue peut constituer une mesure d'ingénierie plus utile que la densité de couple de pointe.

Une méthode pratique pour évaluer les actionneurs à haute densité de couple

Avant de sélectionner un actionneur harmonique, définissez le profil de fonctionnement réel de l'articulation.

À tout le moins, déterminez :

• Couple continu requis

• Couple maximal requis

• Vitesse requise

• Accélération

• cycle de service

• Charge externe

• espace d'installation

• Masse maximale de l'actionneur

• Température ambiante

• Conditions de refroidissement

• Précision de position requise

• Détection de couple requise

• interface de communication

Comparez ensuite l'actionneur complet à ces exigences.

Cela permet d'éviter une erreur courante :

Choisir un actionneur sur la base d'une seule spécification principale.

Un actionneur de 100 Nm n'est pas nécessairement meilleur qu'un actionneur de 80 Nm si le modèle de 100 Nm est nettement plus lourd, plus grand, moins efficace ou incapable de maintenir le couple requis dans le cycle de service réel.

L'avenir des actionneurs harmoniques à haute densité de couple

À mesure que les robots deviennent plus compacts et dynamiques, le développement des actionneurs ne se limite plus à l'augmentation du couple maximal.

Les futures conceptions d'actionneurs devraient se concentrer sur l'optimisation combinée des éléments suivants :

• Densité de couple

• Densité de puissance

• Efficacité

• Performances thermiques

• Détection

• Intégration du contrôle

• Poids

• Rigidité mécanique

Cela est particulièrement pertinent pour les robots humanoïdes.

Un actionneur humanoïde haute performance peut nécessiter la combinaison d'une transmission harmonique de précision avec :

• Encodeurs haute résolution

• Commande de moteur intégrée

• Détection du couple

• Roulements compacts

• Logement léger

• Chemins thermiques efficaces

• Communication à haut débit

Le résultat n'est plus simplement un moteur avec une boîte de vitesses.

Il devient un actionneur articulaire robotique complet, conçu en fonction des exigences mécaniques et de contrôle du robot.

Comment HONPINE conçoit-elle les actionneurs harmoniques à haute densité de couple ?

Pour les applications robotiques, HONPINE développe des solutions intégrées d'actionneurs harmoniques et d'articulations robotiques qui combinent une transmission de précision avec des technologies de moteur, de détection et de contrôle.

Selon l'architecture de l'actionneur, le système intégré peut inclure :

• Transmission harmonique

• Servomoteur

• Encodeur haute résolution

• Retour de position côté sortie

• Pilote intégré

• Détection du couple

• Interfaces de communication industrielle

L'objectif n'est pas simplement de maximiser le couple nominal d'un seul composant.

L'actionneur doit en revanche assurer un équilibre approprié entre :

Couple de sortie + Poids + Taille + Vitesse + Précision + Performances thermiques

Cette approche est particulièrement pertinente pour les articulations de robots humanoïdes, les robots collaboratifs, les bras robotiques et autres applications où la masse de l'actionneur et l'espace d'installation affectent directement les performances du système.

Pour les applications nécessitant un retour de force, une architecture intégrée de détection de couple peut également prendre en charge le contrôle du couple, les mouvements souples et l'interaction avec les charges externes.

Questions fréquentes concernant la densité de couple des actionneurs à entraînement harmonique

Qu'est-ce qui permet à un actionneur à entraînement harmonique d'atteindre une densité de couple élevée ?

La densité de couple élevée résulte de la conception combinée du moteur, de la transmission harmonique, du rapport de réduction, des roulements, du carter, du système thermique et de l'architecture de commande. La transmission harmonique assure une multiplication de couple importante dans un format compact, mais la densité de couple au niveau de l'actionneur dépend du système complet.

Un taux de réduction harmonique plus élevé augmente-t-il toujours la densité de couple ?

Non. Un rapport de réduction plus élevé peut augmenter le couple de sortie d'un moteur donné, mais il peut également affecter la vitesse de sortie, le rendement, la capacité de marche arrière et les performances thermiques. Il est nécessaire d'évaluer l'actionneur dans son ensemble plutôt que de se concentrer uniquement sur le rapport de réduction.

La densité de couple est-elle plus importante que le couple maximal ?

Pour de nombreuses applications robotiques, oui. Un couple de pointe élevé ne signifie pas nécessairement qu'un actionneur peut fournir un couple élevé en continu. Le rapport couple/poids, le couple continu, le facteur de marche et les performances thermiques doivent tous être pris en compte.

Pourquoi la densité de couple est-elle importante pour les robots humanoïdes ?

Les robots humanoïdes sont soumis à des contraintes strictes de poids et d'espace. Un actionneur léger à couple utile élevé permet de réduire la masse totale du robot et d'améliorer son accélération, son efficacité énergétique, son équilibre et ses performances dynamiques.

Comment le poids de l'actionneur affecte-t-il les performances d'un robot humanoïde ?

La masse des actionneurs fait partie de la charge mobile du robot. Des actionneurs plus lourds peuvent augmenter le couple requis des autres articulations, notamment au niveau des mécanismes des jambes. Réduire la masse des actionneurs tout en maintenant un couple suffisant permet donc d'améliorer l'efficacité globale du système.

Un actionneur harmonique peut-il fournir à la fois un couple élevé et une vitesse élevée ?

Cela dépend de la conception de l'actionneur et des conditions de fonctionnement. Un rapport de réduction élevé augmente le couple de sortie, mais diminue la vitesse de sortie. Le moteur, le rapport de réduction, la conception thermique et le rendement de la transmission doivent être adaptés à la plage de couple et de vitesse de fonctionnement requise.

Qu'est-ce qui est le plus important : le couple maximal ou le couple continu ?

Cela dépend de l'application. Le couple de pointe est important pour l'accélération et les événements dynamiques brefs, tandis que le couple continu est essentiel pour les charges soutenues et les opérations répétitives. Pour les robots de production, les deux doivent être évalués.

L'ajout d'un capteur de couple réduit-il la densité de couple ?

Un capteur de couple peut augmenter la masse, le volume et la complexité mécanique. Cependant, s'il est intégré efficacement à l'architecture de l'actionneur, le poids supplémentaire peut être minimisé tout en fournissant un retour d'information précieux sur le couple pour les applications de contrôle de force et d'interaction.

Conclusion

Un actionneur à entraînement harmonique atteint une densité de couple élevée grâce à l'optimisation combinée du moteur, du rapport de réduction, de la transmission harmonique, des roulements, du boîtier, de la conception thermique, de la détection et du système de contrôle.

La transmission harmonique est un élément important de cette équation car elle permet une multiplication significative du couple dans un format mécanique compact. Cependant, la densité de couple finale de l'actionneur dépend de bien plus que du réducteur lui-même.

Pour une conception pratique des robots, les ingénieurs doivent évaluer :

Couple continu

→ Couple maximal

→ Vitesse

→ Taux de réduction

→ Efficacité

→ Performances thermiques

→ Masse de l'actionneur

→ Volume d'installation

→ Capacité de charge externe

→ Rétroaction et détection

plutôt que de se fier à une seule spécification de couple.

Cela devient particulièrement important en robotique humanoïde, où le poids, le couple, la vitesse et les performances thermiques des actionneurs sont étroitement liés.

L’objectif n’est donc pas simplement de construire un actionneur avec le couple le plus élevé possible.

L'objectif est de développer un actionneur qui fournisse le couple utilisable requis avec une masse et un volume aussi réduits que possible, tout en conservant la vitesse, la précision, l'efficacité, la stabilité thermique et la capacité de détection requises par le robot.

Voilà la véritable signification technique d'une densité de couple élevée dans un actionneur à entraînement harmonique.
