Pourquoi les réducteurs à entraînement harmonique sont-ils le composant central des robots modernes ?

En tant que composant de transmission principal à l’intérieur des articulations robotiques, la conception, la qualité de fabrication et la sélection d’un réducteur à entraînement harmonique déterminent directement la précision de mouvement, la fiabilité et la durée de vie d’un robot. Qu’il s’agisse de robots industriels, de robots collaboratifs ou de robots humanoïdes de nouvelle génération, les entraînements harmoniques sont devenus l’une des technologies de base les plus critiques pour un contrôle de mouvement haute performance.

Cet article explique pourquoi les réducteurs à entraînement harmonique sont indispensables en robotique, comment ils fonctionnent, les principaux paramètres de conception que les ingénieurs doivent comprendre, et comment sélectionner le réducteur adapté à différentes applications robotiques.

Pourquoi le réducteur à entraînement harmonique est-il le hub de transmission de puissance de précision d’un robot ?

La fonction principale d’un réducteur à entraînement harmonique est de convertir la rotation à grande vitesse et faible couple d’un servomoteur en une sortie à faible vitesse et fort couple, tout en conservant un jeu quasi nul dans un espace d’installation extrêmement compact.

Ses performances influencent directement plusieurs caractéristiques clés du robot, notamment :

• Précision de positionnement répétée

• Densité de couple des articulations

• Réponse dynamique

• Fluidité du mouvement

• Capacité de charge utile

Pour les systèmes robotiques avancés tels que les robots humanoïdes et les robots collaboratifs, les performances de l’entraînement harmonique représentent souvent la limite technologique entre les plateformes robotiques haut de gamme et conventionnelles.

Comprendre la structure d’un réducteur à entraînement harmonique

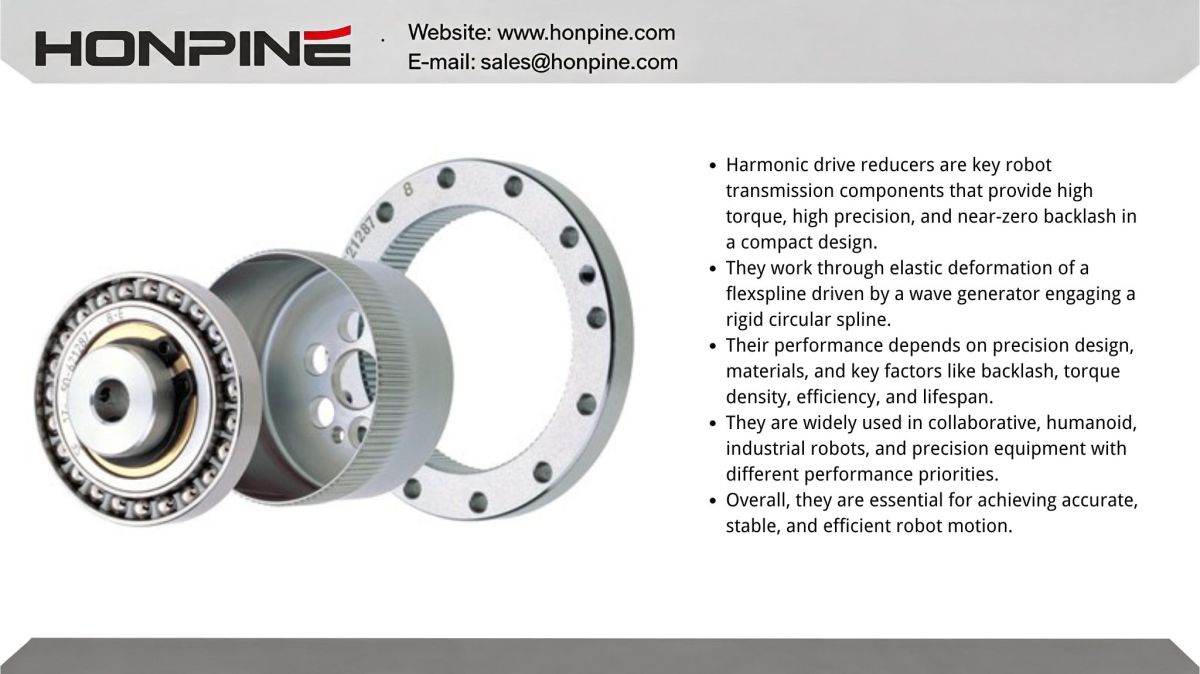

Un réducteur à entraînement harmonique se compose de trois composants essentiels :

• Générateur d’onde

• Flexspline

• Couronne circulaire

La précision de conception et la précision de fabrication de ces composants déterminent en grande partie les performances de transmission.

Générateur d’onde (composant d’entrée)

Le générateur d’onde se compose d’une came elliptique et d’un roulement flexible.

Les considérations techniques les plus critiques comprennent :

• Précision du profil de la came

• Durée de vie en fatigue du roulement flexible

Le profil de la came est généralement conçu avec des transitions en développante ou en arc lisse, avec des tolérances d’ellipticité contrôlées à environ ±0.002 mm. Des écarts plus importants peuvent provoquer une charge inégale sur le flexspline, accélérant l’usure localisée.

Les roulements flexibles sont généralement fabriqués à partir d’aciers à roulements haute résistance tels que GCr15SiMn, offrant une excellente résistance à l’usure et de bonnes performances en fatigue.

La lubrification à la graisse est généralement privilégiée pour les articulations robotiques étanches, et la vitesse nominale du roulement doit correspondre à la vitesse nominale du servomoteur afin d’éviter toute surchauffe lors d’un fonctionnement à grande vitesse.

Flexspline (composant de transmission principal)

Le flexspline est un engrenage élastique à paroi mince dont l’épaisseur de paroi varie généralement de 0.3 mm à 1 mm.

C’est à la fois le composant le plus critique et le plus sensible à la fatigue du réducteur.

Les principales considérations de conception incluent :

• Optimisation du profil des dents

• Épaisseur de paroi uniforme

• Choix des matériaux

• Résistance à la fatigue

La plupart des fabricants adoptent des profils de dents en développante modifiés afin de réduire l’impact d’engrènement, de minimiser le bruit, d’augmenter la surface de contact des dents et d’améliorer la capacité de couple.

La tolérance d’épaisseur de paroi est généralement maintenue à ±0.005 mm. Des variations plus importantes peuvent accroître le jeu et réduire la précision de positionnement.

Couronne circulaire (composant fixe ou de sortie)

La couronne circulaire est un engrenage interne rigide contenant exactement deux dents de plus que le flexspline.

Sa précision de fabrication est tout aussi importante.

Les exigences techniques typiques comprennent :

• Tolérance de circularité ≤0.003 mm

• Erreur cumulative de pas ≤±15 arc-secondes

La couronne circulaire est normalement montée avec un ajustement serré pour éliminer tout mouvement pendant le fonctionnement.

Le jeu d’engrènement est soigneusement नियंत्रlé entre 0.001 mm et 0.003 mm.

Un jeu excessif augmente le backlash, tandis qu’un jeu insuffisant accélère l’usure et augmente le bruit de fonctionnement.

Comment fonctionne un réducteur à entraînement harmonique ?

Le principe de fonctionnement repose sur une déformation élastique contrôlée.

Le processus suit quatre étapes :

• Le générateur d’onde tourne.

• Le générateur d’onde déforme élastiquement le flexspline pour lui donner une forme elliptique.

• Les dents s’engrènent le long du grand axe tout en se désengrenant le long du petit axe.

• Comme la couronne circulaire contient deux dents de plus que le flexspline, la rotation continue produit une grande réduction de vitesse et une multiplication du couple.

Le rapport de réduction est approximativement :

Rapport de réduction = Nombre de dents du flexspline ÷ 2

Le principal défi technique consiste à équilibrer deux exigences concurrentes :

• Déformation élastique suffisante pour un engrènement précis

• Longue durée de vie en fatigue sous des millions de cycles de déformation

Ce défi détermine en grande partie le choix des matériaux, le traitement thermique et l’optimisation du profil des dents.

Par exemple, un coude de robot humanoïde entraîné par un servomoteur fonctionnant à 3000 rpm peut nécessiter une vitesse de sortie de 30–60 rpm, correspondant à un rapport de réduction d’environ 50:1 à 100:1.

Dans de telles applications, les ingénieurs privilégient généralement des entraînements harmoniques offrant :

• Forte densité de couple

• Jeu inférieur à une minute d’arc

• Construction légère

Paramètres clés que tout ingénieur devrait comprendre

La sélection du meilleur entraînement harmonique nécessite d’équilibrer plusieurs paramètres de performance plutôt que de maximiser une seule spécification.

Backlash

Le backlash est l’un des indicateurs les plus importants de la précision de transmission.

Il représente le déplacement angulaire à l’entrée tandis que la sortie reste fixe.

Les recommandations typiques incluent :

• ≤1 minute d’arc pour les robots humanoïdes et l’assemblage de précision

• 1–3 minutes d’arc pour les bras robotisés industriels

• 3 minutes d’arc pour l’automatisation générale

Le backlash dynamique mérite une attention encore plus grande, car la déformation du flexspline change pendant le mouvement.

Des algorithmes de commande servo tels que la compensation PID sont couramment utilisés pour minimiser son influence sur la précision de positionnement.

Densité de couple

La densité de couple décrit le couple de sortie nominal produit par unité de poids ou de volume.

Pour les robots humanoïdes où l’espace d’installation est extrêmement limité, les ingénieurs visent généralement :

• Densité de couple ≥20 N·m/kg

• Facteur de surcharge ≥1.5

Cette combinaison équilibre la conception légère et la résistance aux chocs.

Durée de vie

La durée de vie est généralement définie comme le nombre cumulé d’heures de fonctionnement sous charge nominale.

Les objectifs techniques typiques comprennent :

Robots industriels :

• ≥10,000 heures

Robots collaboratifs et humanoïdes :

• ≥20,000 heures

La durée de service dépend fortement de :

• La qualité de la lubrification

• La vitesse de rotation

• La variation de charge

• La température de fonctionnement

Une maintenance régulière de la lubrification reste essentielle pour de nombreux entraînements harmoniques afin d’éviter une usure prématurée.

Rendement de transmission

Le rendement de transmission typique varie de 75% à 85%.

Le rendement influence directement :

• La consommation d’énergie

• La génération de chaleur

• Le dimensionnement du moteur

Les robots humanoïdes privilégient généralement des rendements supérieurs à 80% afin de maximiser l’autonomie de la batterie.

Les robots industriels fonctionnant en continu nécessitent souvent des systèmes de refroidissement supplémentaires afin d’éviter la dégradation du lubrifiant et la dérive de précision thermique.

Sélection des réducteurs à entraînement harmonique pour différentes applications robotiques

Différents systèmes robotiques privilégient différentes caractéristiques de performance.

Les ingénieurs doivent évaluer quatre facteurs principaux :

• Type de charge

• Vitesse de mouvement

• Précision de positionnement

• Espace d’installation disponible

Robots collaboratifs

Exigences principales :

• Construction légère

• Faible niveau sonore

• Bonne rétrodrivabilité fluide

• Haute précision de positionnement

• Taille compacte de l’articulation

Recommandations typiques :

• Backlash ≤1 minute d’arc

• Densité de couple ≥20 N·m/kg

• Rendement ≥80%

• Niveau sonore inférieur à 60 dB

Les articulations d’épaule nécessitent généralement une densité de couple plus élevée, tandis que les articulations du poignet exigent une précision de positionnement maximale.

Robots humanoïdes

Les robots humanoïdes imposent les exigences les plus élevées du secteur.

Les priorités typiques incluent :

• Conception ultra-légère

• Densité de couple extrêmement élevée

• Longue durée de vie

• Excellente résistance aux chocs

• Faible consommation d’énergie

Spécifications recommandées :

• Backlash statique ≤1 minute d’arc

• Backlash dynamique ≤15 arc-secondes

• Densité de couple ≥22 N·m/kg

• Durée de vie ≥20,000 heures

• Facteur de surcharge ≥2.0

Des capteurs de couple sont souvent intégrés dans les articulations afin de surveiller la charge en temps réel et de protéger le flexspline contre les dommages dus à une surcharge.

Robots industriels

Les robots industriels mettent l’accent sur la durabilité et le fonctionnement continu.

Les exigences typiques comprennent :

• Backlash entre 1 et 3 minutes d’arc

• Densité de couple ≥18 N·m/kg

• Durée de vie ≥10,000 heures

• Rendement ≥75%

Les grandes articulations d’épaule et de base utilisent souvent des réducteurs RV, tandis que les entraînements harmoniques sont privilégiés pour les articulations de l’avant-bras et du poignet, où la précision et la compacité sont plus importantes.

Semi-conducteurs et équipements de précision

Ces applications exigent la plus grande précision de positionnement possible.

Les spécifications typiques comprennent :

• Backlash ≤10 arc-secondes

• Rendement ≥80%

• Durée de vie ≥50,000 heures

• Lubrification propre adaptée aux environnements sensibles à la contamination

Un étalonnage régulier du backlash et du rendement de transmission est recommandé environ toutes les 1,000 heures de fonctionnement.

Conclusion

À mesure que les robots humanoïdes se dirigent vers un déploiement commercial à grande échelle, les exigences techniques relatives aux réducteurs à entraînement harmonique continueront d’augmenter.

Le développement futur se concentrera sur trois objectifs majeurs :

• Construction légère

• Précision de positionnement plus élevée

• Durée de vie plus longue

Les progrès de l’intelligence artificielle, des nouveaux matériaux, de la fabrication de précision et des technologies de lubrification amélioreront encore les performances des entraînements harmoniques et permettront la prochaine génération de systèmes robotiques intelligents.
