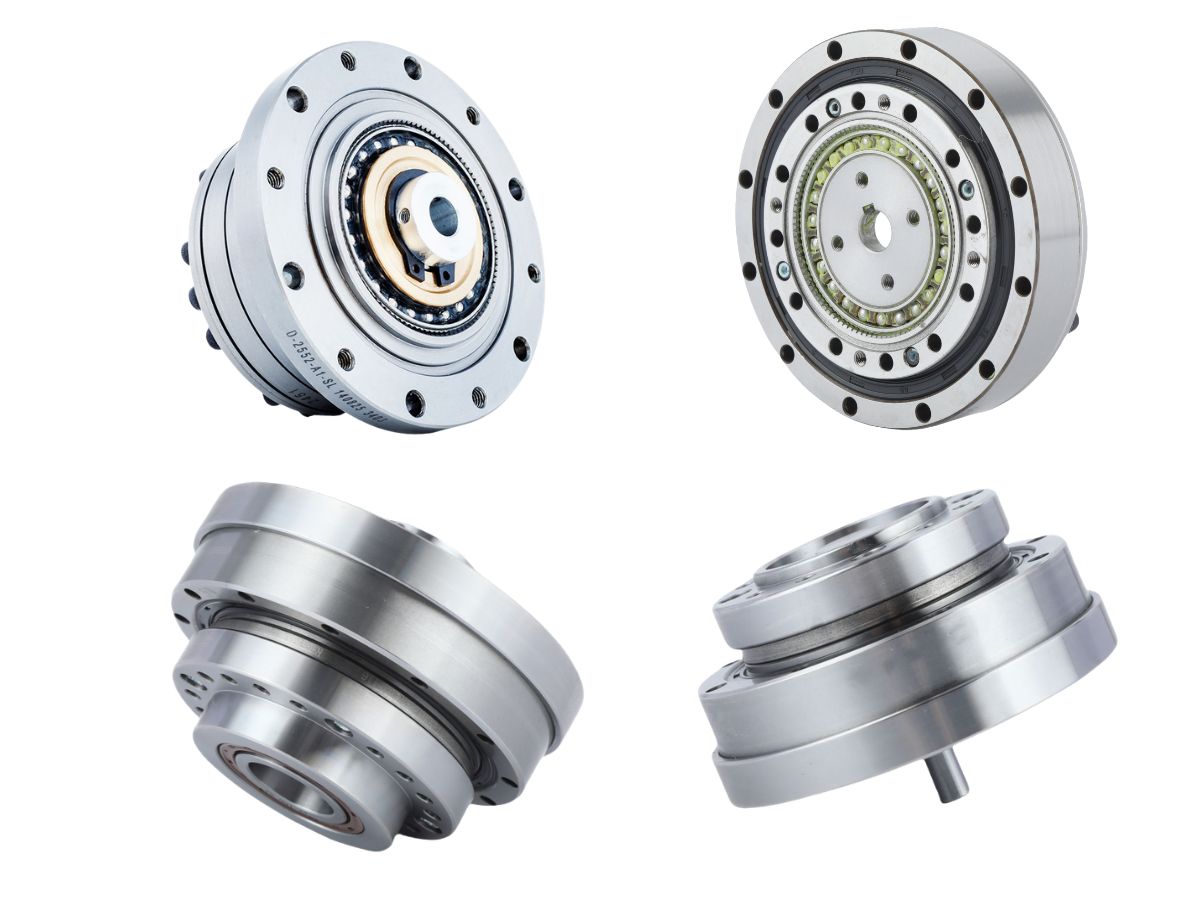

Réducteur harmonique de type cup, de type hat ou pancake : comment choisir le bon réducteur à onde de déformation — Introduction

La cannelure flexible est un composant essentiel d'un réducteur à ondes de contrainte. Sa conception structurelle influe directement sur la longueur axiale, le couple admissible, la rigidité en torsion, la configuration creuse et le mode de montage du réducteur. Face à la miniaturisation et à l'intégration croissantes des équipements industriels, différentes configurations de cannelures flexibles et de réducteurs harmoniques ont été développées pour répondre à diverses exigences mécaniques.

Parmi les configurations les plus fréquemment évoquées figurent le réducteur à ondes de contrainte de type coupelle , le réducteur à ondes de contrainte de type chapeau et le réducteur harmonique plat . Ces trois conceptions partagent le même principe fondamental de transmission des ondes de contrainte, mais leurs structures mécaniques sont optimisées selon différentes priorités. Les réducteurs de type coupelle privilégient une technologie éprouvée et des performances équilibrées, ceux de type chapeau offrent un encombrement axial et une intégration mécanique améliorés, tandis que les réducteurs harmoniques plats visent à minimiser la hauteur axiale.

Pour les ingénieurs travaillant dans les domaines de l'automatisation 3C, des équipements pour semi-conducteurs, des machines à commande numérique, des systèmes d'inspection de précision et autres applications de mouvement industriel, il est important de comprendre ces différences structurelles lors du choix d'un réducteur harmonique. Le plus petit réducteur n'est pas forcément le meilleur choix. La configuration optimale dépend du couple requis, de l'inertie de rotation, de la précision de positionnement, de la rigidité en torsion, de l'espace d'installation, du diamètre du corps creux, du cycle de fonctionnement et de la durée de vie.

Pourquoi la conception Flexspline est-elle importante dans un réducteur harmonique ?

Un engrenage à ondes de contrainte se compose généralement d'un générateur d'ondes, d'une cannelure flexible et d'une cannelure circulaire. En fonctionnement, le générateur d'ondes contraint la cannelure flexible à se déformer en une forme elliptique, lui permettant ainsi de s'engrèner avec la cannelure circulaire. Le nombre de dents différent entre les deux cannelures engendre, grâce à cette déformation contrôlée, un rapport de réduction élevé.

La cannelure flexible doit remplir simultanément deux fonctions exigeantes. Elle doit être suffisamment flexible pour se déformer de manière répétée sous l'effet du générateur d'ondes, tout en étant suffisamment robuste pour transmettre le couple et supporter un grand nombre de cycles de déformation. De ce fait, sa géométrie influe directement sur les performances globales du réducteur harmonique.

La structure à cannelures flexibles peut influencer les dimensions axiales du réducteur, la transmission du couple, la rigidité en torsion, la résistance à la fatigue, la disposition des brides de sortie, l'espace creux, la configuration des roulements et l'intégration mécanique. C'est pourquoi les configurations à cuvette, à chapeau et à galette doivent être considérées comme des solutions d'ingénierie distinctes et non comme de simples formes externes différentes.

Trois principales configurations de réducteurs harmoniques

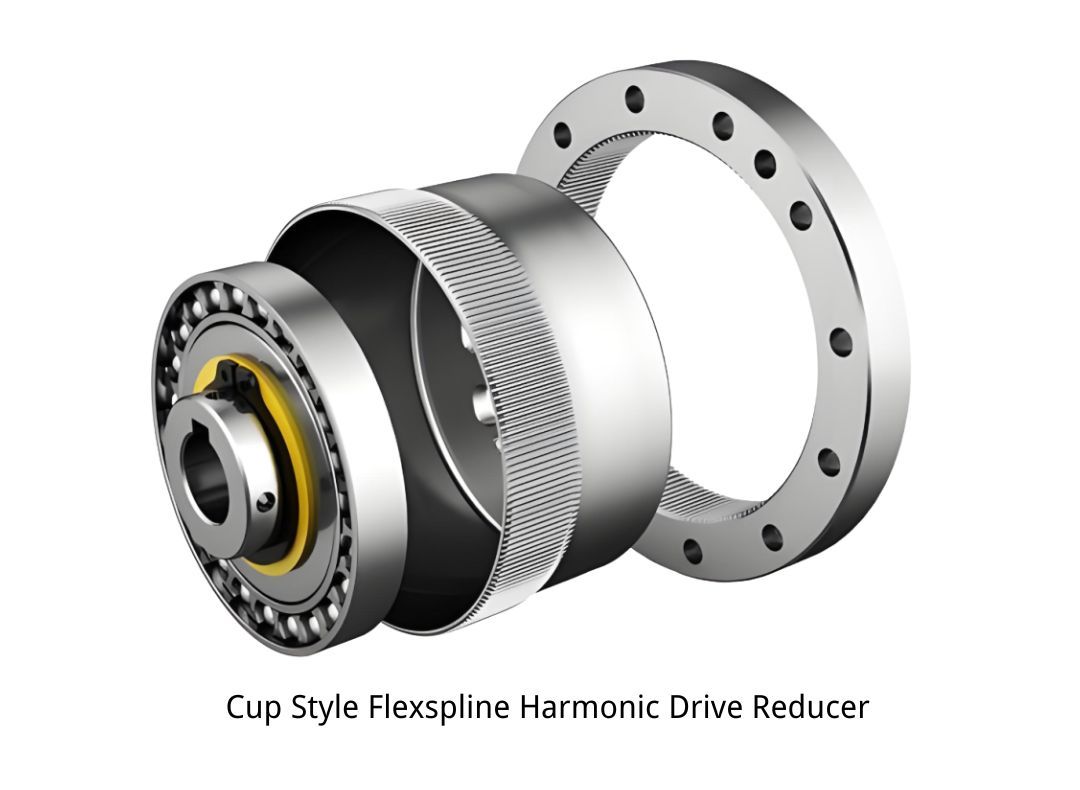

Engrenage à ondes de contrainte de type coupelle

La cannelure flexible à coupelle est l'une des configurations d'engrenages à ondes de contrainte les plus éprouvées et les plus répandues. Son corps flexible présente une structure en forme de coupelle, les dents d'engrenage étant disposées autour de l'extrémité ouverte et l'extrémité fermée étant reliée à la structure de sortie. Le générateur d'ondes est installé à l'intérieur de la cannelure flexible et produit la déformation élastique nécessaire à la transmission.

Le principal avantage de la conception à coupelles réside dans ses caractéristiques techniques éprouvées et équilibrées. La technologie de fabrication est bien maîtrisée et sa structure permet d'obtenir des rapports de réduction élevés, un faible jeu, une grande précision de positionnement et une transmission de couple fiable. Disponible dans une large gamme de tailles et de spécifications, elle convient à de nombreuses applications de transmission de précision à usage général.

La principale limitation réside dans la longueur axiale. Du fait de son corps en forme de coupelle relativement long et de son fond fermé, un réducteur à coupelle classique peut nécessiter un encombrement axial plus important que certaines configurations plates. La structure du fond peut également occuper une partie de l'espace interne, ce qui peut limiter la conception de grands alésages traversants.

Pour les applications où la hauteur axiale n'est pas la principale limitation, le type à coupelle reste une option pratique et économique. Il peut être utilisé dans l'automatisation industrielle, les équipements d'assemblage 3C, les mécanismes de positionnement de précision, les axes auxiliaires CNC, les équipements d'inspection et autres machines industrielles.

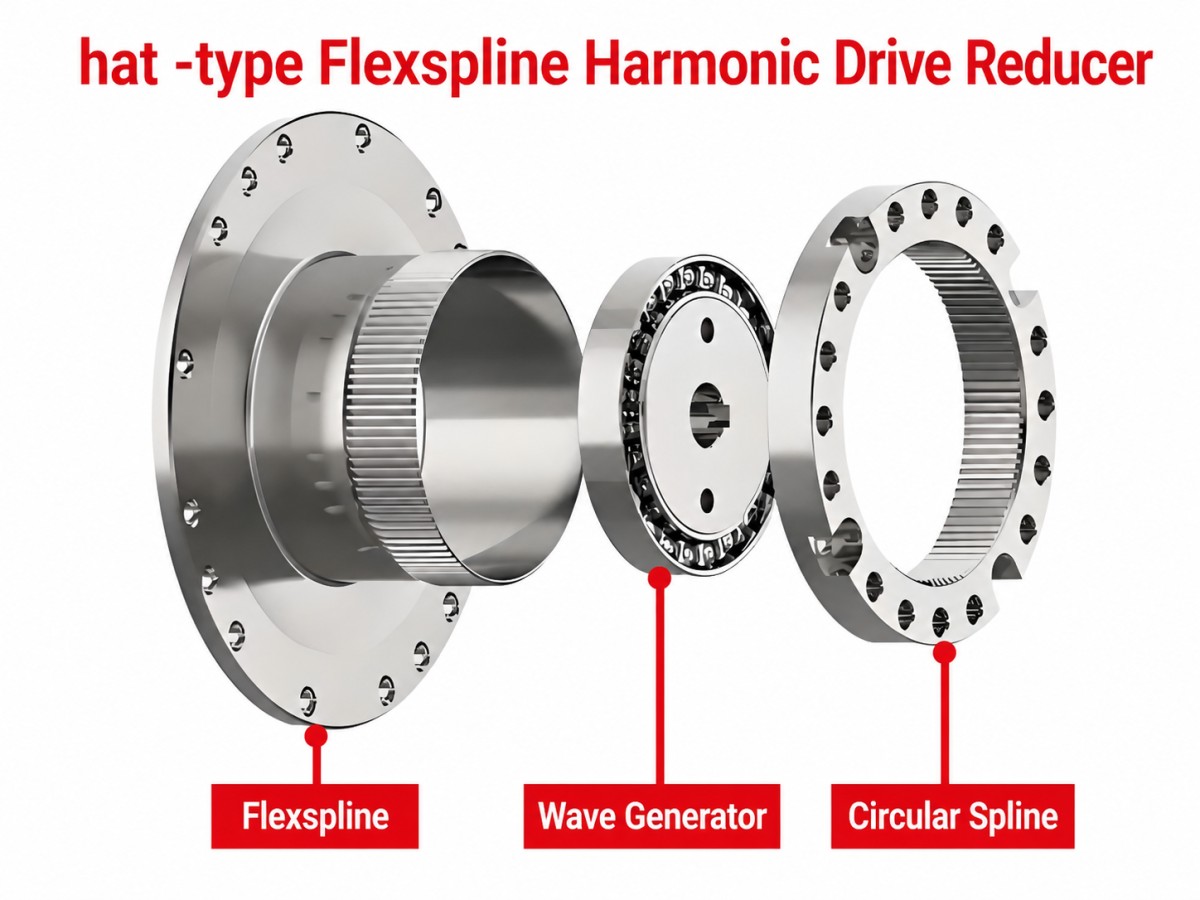

Engrenage à ondes de contrainte de type chapeau

La cannelure flexible de type chapeau a été développée pour obtenir une configuration mécanique plus compacte que la structure classique à coupelle. Son profil ressemble à un chapeau ou à une cloche, la bride de sortie et la partie flexible étant disposées différemment de celles de la cannelure à coupelle.

L'un des principaux avantages de cette configuration réside dans l'encombrement axial optimisé. Selon sa conception, un réducteur à ondes de contrainte de type chapeau permet de réduire considérablement la longueur axiale totale tout en conservant des rapports de réduction élevés, un faible jeu et une transmission rotative précise. La disposition de sa bride de sortie et de son carter offre également une plus grande flexibilité pour l'intégration du réducteur dans une structure de machine compacte.

Les conceptions en forme de chapeau peuvent également s'avérer avantageuses lorsque le mécanisme rotatif nécessite un passage central pour les câbles, les capteurs, les tubes pneumatiques ou d'autres composants internes. Une configuration creuse appropriée peut simplifier le cheminement des câbles et réduire les interférences entre les câbles mobiles et les composants mécaniques environnants.

Cependant, une géométrie plus complexe peut accroître les exigences de fabrication et de contrôle. Les performances finales dépendent également du matériau de la cannelure flexible, du traitement thermique, de la précision des dents, de la structure des roulements, de la rigidité du carter et de la conception de la bride de sortie.

Les engrenages à ondes de contrainte de type chapeau sont donc particulièrement intéressants pour les mécanismes rotatifs industriels compacts, les équipements d'automatisation de précision, les machines pour semi-conducteurs, les équipements de fabrication 3C et les systèmes de positionnement à espace restreint.

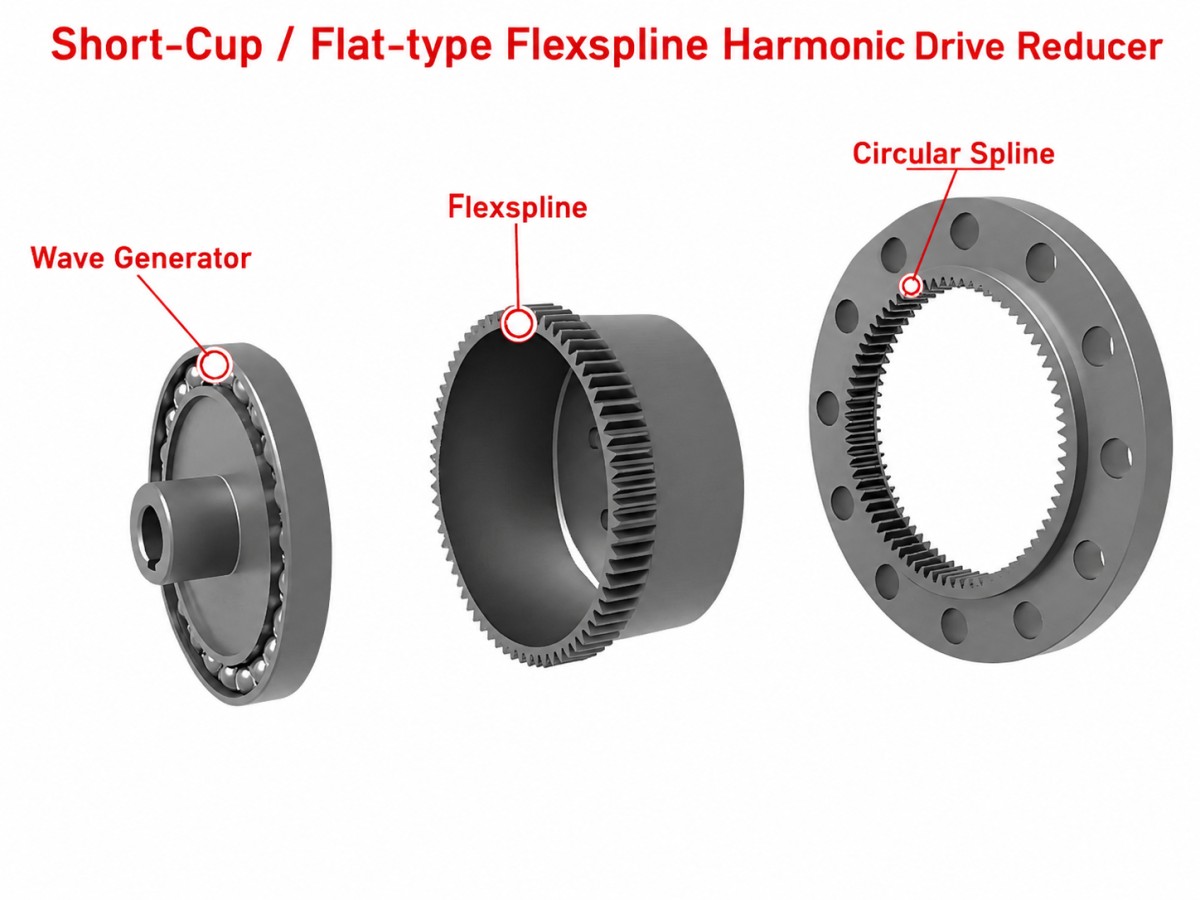

Réducteur harmonique de crêpe

Un réducteur harmonique plat est principalement conçu pour minimiser sa hauteur axiale. Sa structure relativement plate, en forme de disque, permet à la transmission d'occuper moins d'espace le long de l'axe de rotation tout en conservant les avantages fondamentaux de l'engrenage à ondes de contrainte.

Cette configuration compacte s'avère particulièrement avantageuse lorsque l'équipement dispose d'un espace radial suffisant mais d'un espace axial très limité. Parmi les applications typiques, on peut citer les platines rotatives fines, les mécanismes d'indexage compacts, les équipements pour semi-conducteurs, les systèmes d'inspection optique, les machines d'automatisation de précision et les plateformes rotatives compactes.

Le principal avantage d'un réducteur harmonique à galette ne réside donc pas nécessairement dans un couple ou une précision supérieurs. Son atout majeur est l'efficacité de son intégration mécanique. En réduisant la hauteur axiale, le concepteur peut intégrer la transmission rotative dans des équipements où un réducteur à coupelles classique serait trop long.

Parallèlement, la réduction des dimensions axiales engendre des difficultés de conception supplémentaires. La géométrie des flexibles, la répartition des charges, la disposition des paliers, la rigidité en torsion, la résistance à la fatigue et le couple de sortie doivent tous être optimisés avec soin. C'est pourquoi un réducteur harmonique plat ne doit pas être choisi uniquement en raison de sa faible épaisseur.

Pour les applications industrielles à charge élevée, les ingénieurs doivent porter une attention particulière au couple nominal, au couple de pointe, à la rigidité en torsion, à la charge radiale, à la charge axiale, au moment admissible, au jeu et à la durée de vie.

Réducteur harmonique de type tasse vs. type chapeau vs. type crêpe

Les trois configurations peuvent être comparées d'un point de vue ingénierie :

Ce tableau présente les caractéristiques structurelles générales et non les performances absolues du produit. La capacité de couple réelle, la rigidité, le jeu et la durée de vie peuvent varier considérablement d'un fabricant à l'autre et d'une gamme de produits à l'autre.

Comment la structure influence-t-elle le couple, la rigidité et la précision ?

Une erreur fréquente lors du choix d'un réducteur harmonique consiste à comparer les produits uniquement selon leur diamètre extérieur ou leur rapport de réduction. La configuration structurelle doit également être évaluée en fonction de la charge et du profil de mouvement réels.

La capacité de couple dépend de facteurs tels que la géométrie de la cannelure flexible, le matériau, le traitement thermique, l'engrènement des dents, la conception du générateur d'ondes, la capacité de charge et la rigidité du carter. Un même diamètre extérieur n'implique pas nécessairement un couple de sortie identique.

La rigidité en torsion est particulièrement importante dans les équipements industriels de haute précision. Un axe de rotation utilisé dans les machines pour semi-conducteurs ou les machines à commande numérique peut subir des forces extérieures provoquant une déformation angulaire. Dans ces applications, le concepteur doit évaluer non seulement le couple nominal, mais aussi la rigidité en torsion, la charge radiale, la charge axiale et le moment admissible.

La précision de positionnement est également une caractéristique du système. Bien que les engrenages à ondes de contrainte soient reconnus pour leur très faible jeu, la précision de positionnement finale d'une machine dépend aussi de la résolution de l'encodeur, de la commande du servomoteur, du jeu des roulements, de la rigidité du carter, de la précision de montage et des charges externes.

Par conséquent, un réducteur harmonique plat ne doit pas être considéré comme plus précis du seul fait de sa faible épaisseur, et un réducteur en forme de chapeau ne doit pas être considéré comme plus rigide du seul fait de sa bride de fixation plus large. C'est le système mécanique complet qui détermine le résultat final.

Quel réducteur d'harmoniques convient aux différentes applications industrielles ?

Automatisation 3C

Les équipements de fabrication 3C nécessitent souvent un positionnement rotatif rapide et précis au sein d'une structure compacte. Le réducteur peut effectuer un grand nombre de cycles de mouvement, ce qui fait du jeu, de la répétabilité, de la vitesse, de la durée de vie et du coût des critères de sélection essentiels.

Un réducteur harmonique à coupelle offre un bon compromis entre performance et coût lorsque l'espace axial est suffisant. Un réducteur à chapeau est à privilégier lorsque le mécanisme rotatif doit être plus court et plus intégré. Un réducteur harmonique plat est particulièrement intéressant lorsque la hauteur de l'équipement est très limitée.

Équipements pour semi-conducteurs

Les équipements pour semi-conducteurs imposent des exigences strictes en matière de stabilité de positionnement, de répétabilité, de résistance aux vibrations, de rigidité structurelle et de comportement thermique. Le réducteur doit garantir des performances de transmission stables même lors de longs cycles de fonctionnement.

Les configurations en forme de chapeau et de galette peuvent offrir des avantages considérables en matière d'intégration dans les mécanismes semi-conducteurs compacts. Toutefois, le choix doit se fonder sur l'ensemble des exigences mécaniques et non uniquement sur la taille axiale. La rigidité en torsion, la résistance aux moments de flexion, la stabilité thermique et la fiabilité à long terme demeurent des facteurs essentiels.

Machines à commande numérique

Les mécanismes rotatifs à commande numérique peuvent supporter des charges externes considérablement plus élevées que la plupart des systèmes de positionnement classiques. Outre le jeu et la précision de positionnement, les ingénieurs doivent évaluer avec soin le couple de sortie, la rigidité en torsion, la charge radiale, la charge axiale et le moment admissible.

Une configuration en forme de coupelle convient lorsque l'espace d'installation est suffisant et qu'une transmission équilibrée est requise. Les conceptions en forme de chapeau peuvent être avantageuses lorsque la compacité et l'intégration mécanique sont importantes. Les conceptions plates permettent de pallier les fortes contraintes d'espace axial, mais leurs spécifications de charge et de rigidité doivent être soigneusement vérifiées avant tout choix.

Équipement d'inspection de précision

Les systèmes d'inspection de précision associent souvent un positionnement rotatif à des caméras, des composants optiques, des capteurs ou des appareils de mesure. Un faible jeu et une bonne répétabilité sont essentiels, tandis que la structure mécanique peut également présenter des contraintes dimensionnelles strictes.

Les réducteurs harmoniques de type chapeau et plat peuvent s'avérer utiles lorsque la transmission doit être intégrée à un mécanisme d'inspection compact. Le choix final doit prendre en compte la charge utile, le moment de charge, la précision angulaire requise, les vibrations et l'encombrement.

Comment choisir la structure de réducteur harmonique appropriée ?

Un processus de sélection pratique peut commencer par l'application plutôt que par le modèle réducteur.

Commencez par calculer la charge. Déterminez la masse totale, l'inertie de rotation, la charge radiale, la charge axiale, le moment de charge et les forces de processus externes.

Deuxièmement, définissez le profil de mouvement. La vitesse de sortie, l'accélération, la décélération, l'angle de positionnement, le temps de cycle et le rapport cyclique requis détermineront les exigences de transmission réelles.

Troisièmement, il convient de définir les exigences de précision. Le jeu, la précision de positionnement, la répétabilité et la rigidité en torsion doivent être définis avant de choisir le réducteur.

Quatrièmement, déterminez l'encombrement mécanique. Vérifiez le diamètre extérieur maximal, la longueur axiale disponible, le diamètre creux requis, les dimensions de la bride de sortie, l'espace d'installation du moteur et les exigences de cheminement des câbles.

Enfin, comparez les performances globales et le coût. Le choix doit privilégier un équilibre entre le couple, la rigidité, la précision, la compacité, la durée de vie et le coût, plutôt que d'optimiser un seul paramètre.

En général, un réducteur harmonique de type coupelle est avantageux lorsque la technologie éprouvée, les performances équilibrées et le rapport coût-efficacité sont prioritaires. Un réducteur harmonique de type chapeau est plus approprié lorsque la compacité axiale et l'intégration mécanique sont importantes. Un réducteur harmonique plat est à privilégier lorsque la hauteur axiale extrêmement faible est la principale exigence mécanique.

Guide de sélection rapide

Le diamètre creux réel et la capacité de charge doivent toujours être confirmés à partir des données techniques du fabricant.

Un réducteur harmonique de type « pancake » est-il toujours meilleur parce qu'il est plus petit ?

Non.

Le principal avantage d'un réducteur harmonique plat est sa faible hauteur axiale, et non automatiquement un couple, une rigidité ou une précision plus élevés.

Par exemple, un axe rotatif CNC soumis à des charges élevées peut tirer davantage profit d'un réducteur légèrement plus long, offrant une rigidité torsionnelle et une capacité de couple supérieures. En revanche, une platine rotative de précision mince peut bénéficier d'un avantage mécanique significatif grâce à une conception plate, l'espace axial étant la principale contrainte.

C’est pourquoi la compacité doit être considérée comme une exigence de l’application, plutôt que comme un critère de performance universel.

Le même principe s'applique aux réducteurs à cuvette et à chapeau. Un réducteur à cuvette n'est pas inférieur simplement parce qu'il est plus long, et un réducteur à chapeau n'est pas automatiquement meilleur simplement parce qu'il est plus compact.

La structure adéquate est celle qui offre les performances requises dans les limites de l'encombrement mécanique disponible.

Développement de structures compactes de réducteurs harmoniques

Le développement des engrenages à ondes de contrainte est de plus en plus axé sur l'amélioration de la densité de couple, de la compacité, de la rigidité et de l'intégration du système.

Les progrès réalisés dans les matériaux des accouplements flexibles, les profils de dents, le traitement thermique, la conception des générateurs d'ondes, la technologie des roulements et la fabrication de précision aident les fabricants à obtenir des performances supérieures dans des formats plus compacts.

Dans le même temps, la tendance à l'intégration poussée des équipements d'automatisation accroît la demande en structures de transmission compactes et adaptées aux applications spécifiques.

Plutôt que de remplacer une configuration par une autre, le marché continuera probablement à développer différentes solutions pour répondre à différents besoins :

Type de coupe — performance et coût équilibrés

Type de chapeau — compacité et intégration mécanique

Type crêpe — hauteur axiale ultra-basse

Cela offre aux concepteurs de machines une plus grande flexibilité pour optimiser l'ensemble du système de mouvement.

Solutions de réduction d'harmoniques de précision HONPINE

HONPINE développe des produits de transmission harmonique de précision et des solutions de mouvement rotatif pour l'automatisation industrielle, la fabrication 3C, les équipements pour semi-conducteurs, les machines CNC, l'inspection de précision et d'autres applications de haute précision.

Lors du choix d'un réducteur d'harmoniques, HONPINE peut évaluer des paramètres clés, notamment :

• Couple de sortie

• Rapport de réduction

• Contrecoup

• rigidité torsionnelle

• vitesse d'entrée maximale

• Dimensions d'installation

• exigences creuses

• Charges radiales et axiales

• Moment autorisé

• cycle de service

• Durée de vie

L’objectif n’est pas simplement de choisir le réducteur le plus petit ou celui offrant le couple le plus élevé. Une transmission harmonique adaptée doit garantir la précision, la rigidité, la capacité de couple, la durabilité et l’intégration mécanique requises, tout en s’intégrant efficacement à l’architecture globale de la machine.

Conclusion

Les réducteurs d'harmoniques de type coupelle, chapeau et crêpe représentent trois approches différentes pour optimiser la transmission des ondes de contrainte.

L'engrenage à ondes de contrainte de type coupelle est une configuration éprouvée et économique qui offre un bon équilibre entre capacité de couple, précision, fiabilité et coût de fabrication.

Le réducteur à ondes de contrainte de type chapeau se concentre sur un encombrement axial et une intégration mécanique améliorés, ce qui le rend attrayant pour les mécanismes rotatifs industriels compacts.

Le réducteur harmonique plat pousse encore plus loin la conception à profil bas en minimisant la hauteur axiale, ce qui le rend particulièrement utile pour les platines rotatives minces et les équipements soumis à de fortes contraintes de hauteur.

Il n'existe pas de configuration universellement supérieure.

Pour l'automatisation 3C, les équipements pour semi-conducteurs, les machines CNC, l'inspection de précision et autres applications industrielles de haute précision, le choix approprié doit être basé sur les exigences mécaniques réelles.

Les ingénieurs doivent évaluer :

Couple + Inertie de rotation + Rigidité + Jeu + Espace axial + Exigences de creusement + Cycle de service + Durée de vie + Coût

Le meilleur réducteur d'harmoniques n'est donc pas forcément le plus petit, le plus cher ou le mieux noté.

Il s'agit de la configuration qui correspond le mieux aux exigences mécaniques de l'application.
