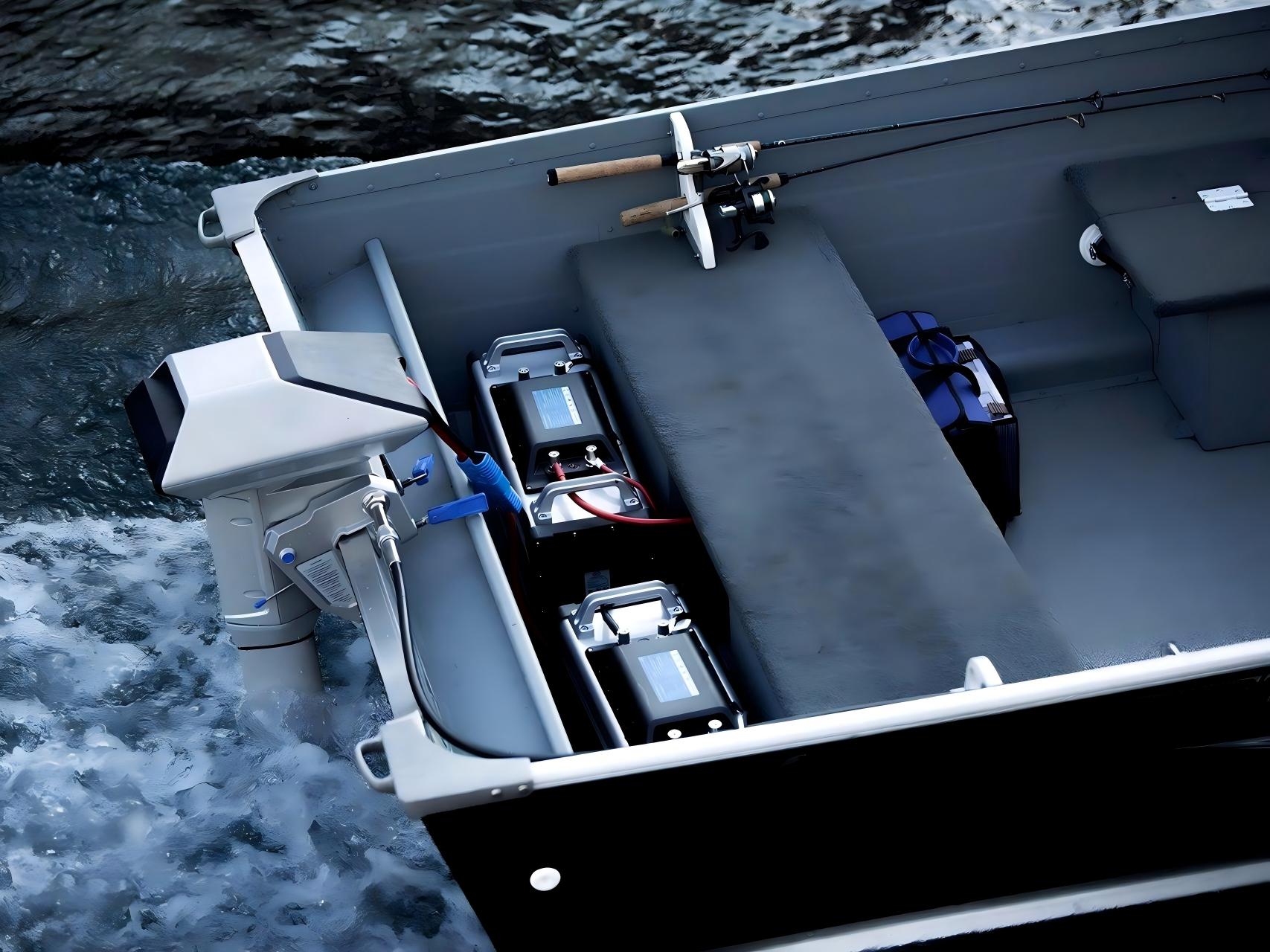

Quand la direction d’un moteur hors-bord nécessite-t-elle un actionneur rotatif harmonique ?

Introduction

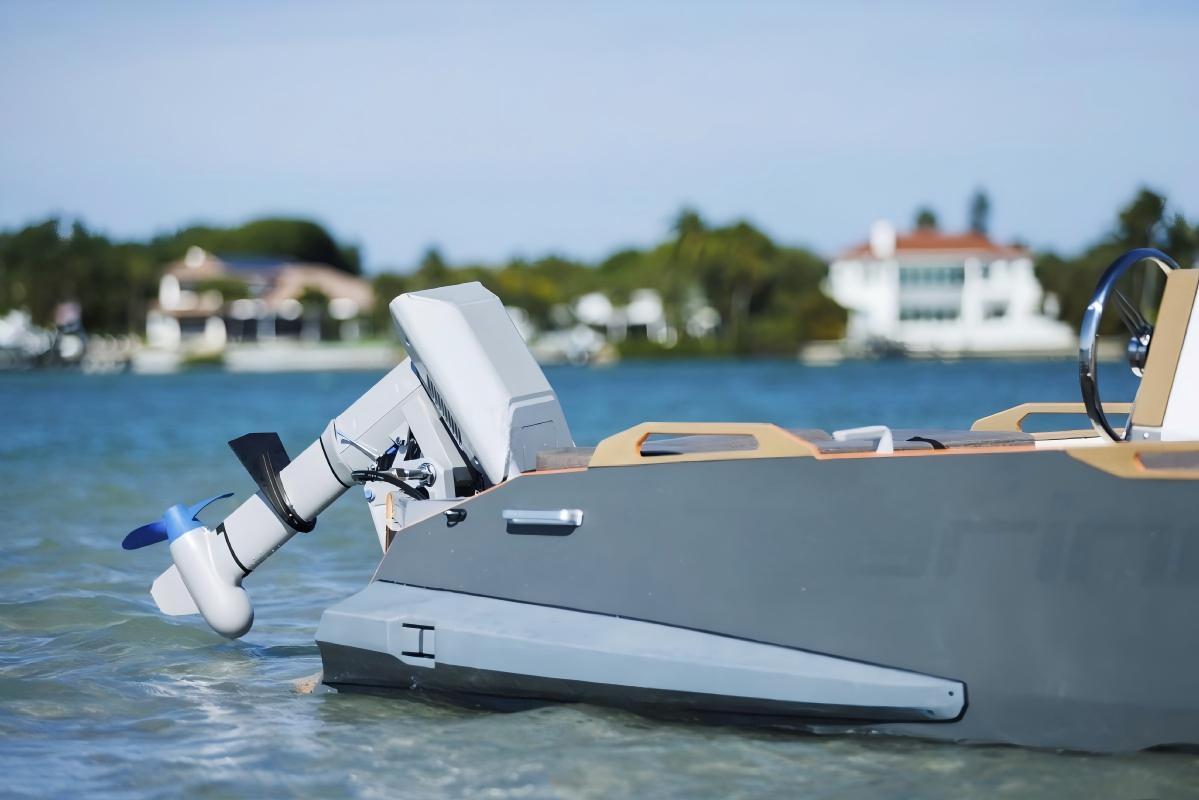

La direction des moteurs hors-bord électriques devient une fonction importante de contrôle de mouvement dans les bateaux électriques, les navires de surface autonomes, les véhicules de surface sans pilote, la robotique marine et d'autres systèmes marins intelligents. À mesure que les systèmes de propulsion deviennent de plus en plus électrifiés et automatisés, la direction n'est plus simplement un mécanisme mécanique permettant de changer de direction. Elle est devenue une tâche de contrôle de mouvement de précision qui exige un positionnement angulaire précis, un couple de direction suffisant, une réponse prévisible et un fonctionnement fiable sous des charges marines en évolution continue.

Cela crée un ensemble d'exigences différent pour la transmission de direction. Un moteur et un réducteur conventionnels peuvent fournir une force suffisante pour faire pivoter un moteur hors-bord, mais les applications impliquant la navigation autonome, la direction en boucle fermée, des changements de direction fréquents ou un espace d'installation limité peuvent nécessiter une précision de transmission bien supérieure et une meilleure intégration.

C'est là qu'un actionneur rotatif de précision peut devenir utile. Unactionneur rotatif harmoniquecombine une rotation entraînée par moteur avec une transmission harmonique de précision, offrant des rapports de réduction élevés, un faible jeu, une densité de couple élevée et une intégration mécanique compacte. Ces caractéristiques le rendent particulièrement intéressant pour la direction des moteurs hors-bord électriques lorsque le système doit associer couple, précision et compacité.

Cependant, un actionneur rotatif harmonique n'est pas automatiquement nécessaire pour chaque moteur hors-bord. La solution appropriée dépend de la charge de direction, de la précision de positionnement requise, du cycle de fonctionnement, de l'espace d'installation, de l'architecture de commande et des conditions environnementales.

La question la plus importante n'est donc pas simplement de savoir si un actionneur rotatif harmonique peut être utilisé pour la direction hors-bord, mais à quel moment une transmission de précision et un mouvement rotatif contrôlé font d'un actionneur rotatif harmonique le meilleur choix d'ingénierie.

1. La direction des moteurs hors-bord électriques devient une application de contrôle de mouvement de précision

Dans un bateau conventionnel, la direction peut être commandée mécaniquement par un volant, un câble, un système hydraulique ou un autre mécanisme de transmission. L'objectif principal est de transférer l'entrée de l'opérateur au moteur hors-bord.

Les navires électriques et autonomes introduisent une exigence différente.

La commande de direction peut provenir d'un contrôleur électronique plutôt que directement d'un opérateur humain. Le contrôleur peut calculer en continu l'angle de direction requis en fonction du cap, de la trajectoire, de la vitesse, du vent, du courant et de la dynamique du navire.

Cela signifie que l'actionneur de direction doit convertir une commande électrique en une position mécanique contrôlée.

Le système devient donc une combinaison de :

Commande électronique + Moteur électrique + Transmission de précision + Retour de position + Structure mécanique de direction

Dans cette architecture, le système de transmission n'est plus uniquement responsable de l'augmentation du couple. Il influence également la précision de direction, la réponse, la répétabilité et la stabilité.

C'est pourquoi la technologie de transmission de précision devient de plus en plus pertinente pour la direction des moteurs hors-bord électriques.

2. Qu'est-ce qui différencie la direction des moteurs hors-bord d'un mouvement rotatif ordinaire ?

Un moteur hors-bord ne tourne pas simplement librement comme une table rotative industrielle.

L'actionneur doit faire tourner l'unité de propulsion autour d'un axe de direction tout en faisant face à la résistance mécanique externe et aux forces hydrodynamiques variables.

La charge de direction peut être influencée par la masse du moteur hors-bord, la poussée de l'hélice, la résistance de l'eau, le frottement, la structure de montage, la vitesse du navire et les conditions de fonctionnement.

Parallèlement, le système de direction peut devoir fonctionner dans une plage angulaire limitée plutôt que de tourner continuellement sur plusieurs révolutions.

Cette combinaison crée une exigence spécifique de contrôle de mouvement.

L'actionneur doit fournir un couple suffisant pour déplacer le moteur hors-bord, une rigidité suffisante pour maintenir la position requise, une vitesse de sortie appropriée pour la réponse de direction et une précision de positionnement suffisante pour le système de commande.

Un actionneur de direction adapté doit donc être évalué comme faisant partie de l'ensemble du système de propulsion et de commande, plutôt que comme un moteur isolé.

3. Quand la transmission de précision devient-elle importante ?

La transmission de précision devient particulièrement importante lorsque le système de direction doit convertir de manière répétée de petits mouvements du moteur en variations prévisibles de l'angle de sortie.

Considérez un navire de surface autonome maintenant un cap rectiligne.

Le contrôleur de navigation peut effectuer en continu de petites corrections de l'angle de direction. L'actionneur peut se déplacer légèrement de manière répétée dans une direction, revenir vers la position centrale, puis effectuer une autre correction.

Si la transmission présente un jeu mécanique excessif, le moteur peut se déplacer sans produire immédiatement un mouvement de sortie correspondant.

Cela crée une zone morte entre le moteur et la sortie de direction.

Pour une direction manuelle de base, un tel jeu mécanique peut être acceptable.

Cependant, pour la direction autonome en boucle fermée, un jeu excessif peut réduire la cohérence du positionnement et rendre le réglage du système de commande plus difficile.

C'est l'une des situations où la transmission de précision devient plus importante que le simple choix d'un moteur à couple plus élevé.

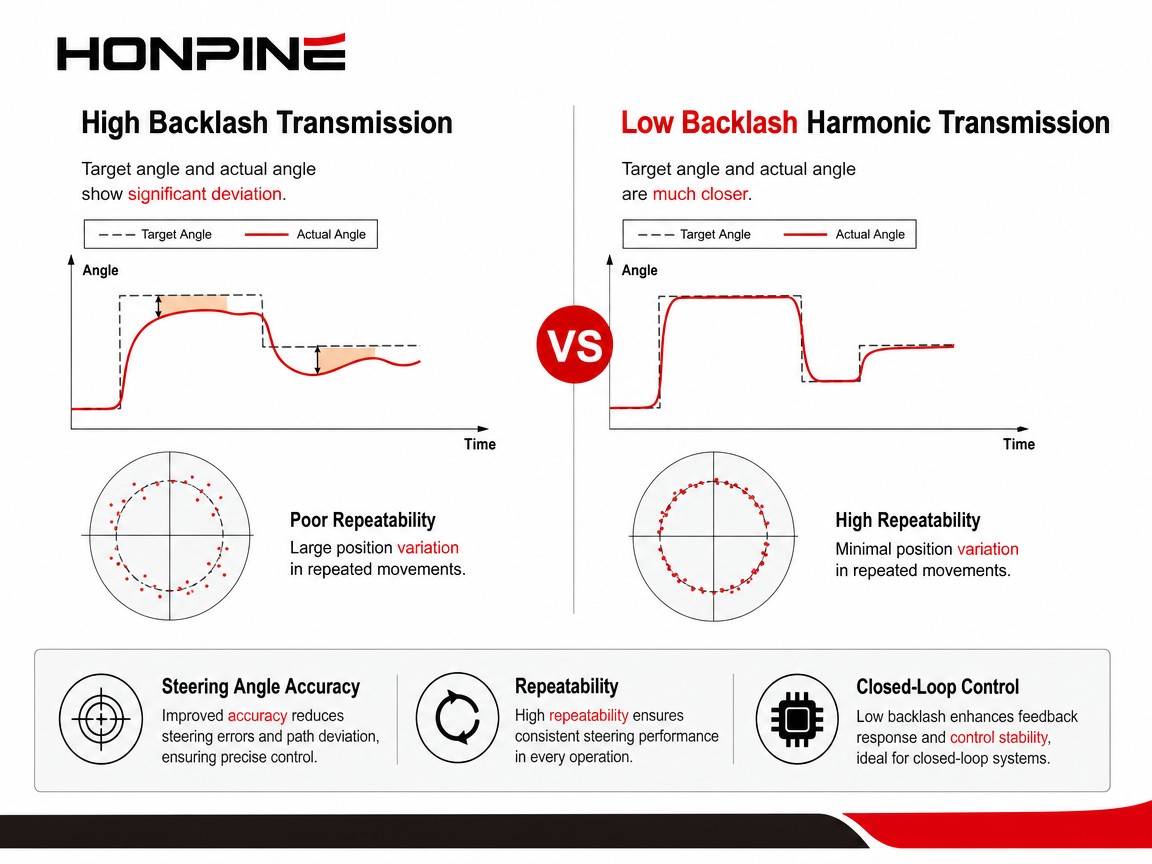

4. Un faible jeu est important pour le contrôle de l'angle de direction

Le jeu est l'un des paramètres de transmission les plus importants dans les applications de direction de précision.

Une transmission à faible jeu réduit la quantité de mouvement libre entre les côtés d'entrée et de sortie de la transmission. Cela permet aux changements de position du moteur d'être transférés plus directement à la sortie de direction.

La transmission harmonique est bien connue pour ses caractéristiques de faible jeu.

Pour un système de direction de moteur hors-bord électrique, cela peut aider à maintenir une relation plus étroite entre l'angle de direction commandé et l'angle de direction réel.

Cela est particulièrement utile pour :

• Les navires de surface autonomes

• Les bateaux sans pilote

• Les bateaux électriques

• La robotique marine

• Les navires télécommandés

• et d'autres applications utilisant une commande électronique de direction.

L'objectif n'est pas d'obtenir le jeu le plus faible possible quel qu'en soit le coût. La transmission doit plutôt offrir un niveau de jeu adapté à la précision de direction et aux performances de commande requises.

5. Un rapport de réduction élevé transforme la vitesse du moteur en couple de direction

Les moteurs électriques sont généralement plus efficaces lorsqu'ils fonctionnent à des vitesses de rotation relativement élevées, tandis qu'un mécanisme de direction hors-bord exige normalement un mouvement rotatif plus lent et plus contrôlé.

Un réducteur de précision joue donc un rôle important dans la conversion de la vitesse du moteur en couple de direction utile.

La transmission harmonique peut fournir un rapport de réduction élevé dans une structure compacte.

Cela permet au moteur de fonctionner à une vitesse appropriée tandis que le côté sortie génère le couple nécessaire pour faire pivoter le moteur hors-bord.

L'avantage devient particulièrement pertinent lorsque le système de direction dispose d'un espace d'installation limité.

Au lieu d'utiliser un grand moteur à faible vitesse, un moteur plus petit à grande vitesse associé à une transmission de précision à rapport élevé peut fournir une solution de mouvement plus compacte.

Le rapport de réduction réel doit toujours être sélectionné en fonction de la vitesse et du couple de direction requis. Un rapport plus élevé n'est pas toujours préférable s'il compromet les caractéristiques de réponse du système de direction.

6. Une densité de couple élevée est utile lorsque l'espace d'installation est limité

Les systèmes de propulsion marine sont souvent soumis à des limitations strictes de poids et de volume d'installation.

Un moteur hors-bord électrique intègre déjà le moteur de propulsion, l'électronique de puissance, les composants de refroidissement, le système d'hélice, le carter et la structure de montage mécanique.

L'actionneur de direction doit s'intégrer dans l'espace mécanique restant sans augmenter inutilement la masse totale de l'unité de propulsion.

Une densité de couple élevée devient donc un critère de conception important.

Un actionneur rotatif harmonique peut associer un moteur à un mécanisme de transmission harmonique compact afin de fournir un couple de sortie relativement élevé dans un volume limité.

Cette technologie est ainsi particulièrement intéressante pour les systèmes de propulsion électrique compacts, les bateaux autonomes, les petits navires de surface sans pilote et les plateformes robotiques marines.

L'avantage ne consiste pas simplement à disposer d'un actionneur plus petit.

Un actionneur plus compact peut également offrir une plus grande liberté lors de la conception de l'axe de direction, de la structure de montage, du cheminement des câbles et des composants de propulsion environnants.

7. La direction en boucle fermée exige plus qu'un moteur

Pour un système marin autonome, l'actionneur de direction fonctionne normalement comme partie intégrante d'un système de commande en boucle fermée.

Le contrôleur de navigation détermine un cap cible ou un angle de direction cible.

Le contrôleur de direction convertit cette commande en une commande moteur.

L'actionneur génère un mouvement rotatif.

Un codeur mesure la position réelle.

Le système de commande compare ensuite la position cible à la position mesurée et ajuste l'actionneur en conséquence.

Ce processus exige une relation prévisible entre le mouvement du moteur et le mouvement de sortie.

Si la transmission présente un jeu excessif, de la souplesse ou un mouvement mécanique non contrôlé, le contrôleur peut devoir compenser ces caractéristiques.

Une transmission de précision à faible jeu et à rigidité appropriée peut rendre le côté mécanique du système de commande plus prévisible.

C'est pourquoi la combinaison de la transmission de précision et du retour de position peut être plus importante que le moteur lui-même lors de la conception d'une direction électrique haute performance.

8. Le retour du codeur améliore le retour de position de direction

Les performances de transmission de l'actionneur et la configuration du codeur doivent être considérées conjointement.

Un codeur haute résolution peut fournir des informations détaillées sur la position du moteur ou de la sortie, selon l'emplacement où il est installé.

Pour les applications nécessitant un contrôle précis de l'angle de direction hors-bord, le retour de position côté sortie peut être particulièrement utile, car il mesure directement la position qui importe au système de direction.

Cela peut aider le contrôleur à détecter la position de direction réelle plutôt que de se fier entièrement aux informations du côté moteur.

Une architecture de commande adaptée peut donc associer :

• Transmission de précision

• Faible jeu

• Retour de position haute résolution

• Contrôle de mouvement en boucle fermée

Cette combinaison est particulièrement pertinente pour la navigation autonome, la robotique marine et les systèmes de propulsion électrique à commande électronique.

9. Les inversions fréquentes rendent le jeu de transmission plus perceptible

La direction hors-bord électrique peut impliquer des changements de direction fréquents.

Un navire autonome maintenant son cap peut effectuer de manière répétée de petites corrections de direction à gauche et à droite.

Lors de ces inversions, le jeu mécanique interne de la transmission devient plus apparent.

Avec un réducteur à jeu élevé, le moteur peut inverser son sens de rotation avant que la sortie de direction ne commence à se déplacer.

Cela peut introduire un retard ou une zone morte dans la réponse de direction.

La transmission de précision à faible jeu réduit cet effet et peut améliorer la cohérence des petites corrections d'angle de direction.

C'est l'une des raisons pour lesquelles la transmission harmonique peut être particulièrement pertinente pour les applications marines autonomes, plutôt que seulement pour les machines rotatives conventionnelles.

10. L'intégration compacte peut réduire le nombre de composants mécaniques

Un système de direction électrique conventionnel peut nécessiter un moteur, un réducteur, un accouplement, des roulements, des supports, un capteur de position et d'autres composants mécaniques.

Chaque composant supplémentaire crée une interface mécanique supplémentaire qui doit être conçue, alignée, assemblée et entretenue.

Un actionneur rotatif intégré peut combiner plusieurs de ces fonctions dans une unité compacte.

Pour la direction des moteurs hors-bord électriques, cela peut simplifier la connexion entre la transmission entraînée par moteur et l'axe de direction.

Une architecture d'actionneur davantage intégrée peut également réduire le besoin d'accouplements externes et d'étages de transmission.

Cela est particulièrement utile lors de la conception de bateaux électriques compacts et de plateformes marines autonomes où l'espace, le poids et la complexité d'installation doivent être maîtrisés.

11. Les structures rotatives creuses peuvent simplifier le cheminement des câbles

Le câblage électrique constitue une autre considération dans un système de direction intégré.

Un moteur hors-bord électrique peut nécessiter des câbles moteur, un câblage de codeur, des câbles de communication, des capteurs de direction et d'autres connexions électriques.

Lorsque ces composants sont situés autour d'un axe de direction rotatif, le cheminement des câbles peut devenir difficile.

Un actionneur rotatif creux peut fournir un passage central pour le câblage lorsque la conception de l'actionneur et la configuration d'installation prennent en charge cette fonction.

Cela peut aider à réduire les boucles de câbles externes et les interférences potentielles entre les composants mécaniques mobiles et le câblage électrique.

Pour les systèmes de propulsion marine compacts, les conceptions à arbre creux ou rotatives creuses peuvent donc offrir un avantage supplémentaire d'intégration mécanique.

La solution réelle de cheminement des câbles doit toujours être évaluée en fonction du diamètre creux de l'actionneur, de la plage de rotation, de la structure d'étanchéité, de la configuration des connecteurs et des exigences environnementales.

12. Quand un actionneur rotatif harmonique devient-il la solution privilégiée ?

Un actionneur rotatif harmonique devient particulièrement attrayant lorsque plusieurs exigences existent simultanément.

Le système de direction peut nécessiter un couple de sortie relativement élevé tout en conservant un encombrement mécanique compact.

Il peut nécessiter un faible jeu parce que le contrôleur effectue de fréquentes corrections à faible angle.

Il peut exiger un positionnement précis en sortie pour la navigation autonome.

Il peut nécessiter un retour de codeur pour la direction en boucle fermée.

Il peut également nécessiter une densité de couple élevée, car le système de propulsion est soumis à des contraintes strictes de poids et de volume.

Lorsque ces exigences se recoupent, les avantages de la transmission harmonique prennent davantage de sens.

La technologie n'est donc pas sélectionnée simplement parce qu'il s'agit d'un réducteur harmonique.

Elle est sélectionnée parce que la combinaison de la transmission de précision, du faible jeu, du rapport de réduction élevé, de la densité de couple élevée et de l'intégration compacte correspond aux exigences au niveau du système.

13. Applications des actionneurs rotatifs harmoniques dans l'automatisation marine

La direction des moteurs hors-bord électriques n'est qu'une application potentielle de ce type de technologie de mouvement rotatif de précision.

Les navires de surface autonomes peuvent utiliser des actionneurs rotatifs pour une direction de propulsion à commande électronique.

Les véhicules de surface sans pilote peuvent utiliser des actionneurs compacts pour des systèmes de direction à distance ou autonomes.

Les bateaux électriques peuvent intégrer des actionneurs rotatifs dans des architectures de propulsion à commande électronique.

Les robots marins peuvent nécessiter un positionnement rotatif compact pour les unités de propulsion, les capteurs, les caméras ou d'autres systèmes de charge utile.

Les plateformes d'inspection sous-marine ou marine peuvent également exiger un mouvement rotatif contrôlé pour positionner les équipements de détection, bien que les exigences de protection environnementale deviennent particulièrement importantes dans ces applications.

L'exigence commune à ces systèmes est un mouvement rotatif contrôlé dans un espace mécanique limité.

Cela rend la technologie de transmission de précision pertinente au-delà de la robotique et de l'automatisation industrielle.

14. La transmission de précision est également pertinente pour la robotique marine

La robotique marine dépend de plus en plus de systèmes compacts de contrôle de mouvement.

Un robot marin peut devoir contrôler la direction de propulsion, l'orientation de la caméra, la position des capteurs, les mécanismes robotiques ou d'autres fonctions rotatives.

Ces systèmes associent souvent un espace d'installation limité à des exigences strictes en matière de poids, de réponse et de positionnement.

Une transmission de précision peut fournir une base mécanique pour un positionnement rotatif précis.

La transmission harmonique est une option pour ces applications en raison de son rapport de réduction élevé et de ses caractéristiques de faible jeu.

Cependant, la robotique marine introduit une considération d'ingénierie supplémentaire moins critique dans l'automatisation industrielle en intérieur : la protection environnementale.

L'exposition à l'eau, l'humidité, le brouillard salin, la corrosion, les vibrations, les variations de température et les exigences d'étanchéité doivent tous être pris en compte lors de la sélection de l'actionneur.

Par conséquent, les performances de précision de la transmission doivent toujours être évaluées avec son adéquation environnementale.

15. La propulsion marine électrique exige une sélection d'actionneur au niveau du système

Un actionneur de direction hors-bord électrique ne peut pas être sélectionné indépendamment du système de propulsion.

Le moteur, la transmission, l'axe de direction, la structure de montage, le codeur, le contrôleur, l'alimentation électrique et la dynamique du navire influencent tous les performances finales.

Le couple de direction requis doit être calculé à partir des charges mécaniques et hydrodynamiques réelles.

La vitesse de direction requise doit être déterminée à partir des exigences de manœuvrabilité du navire.

Le rapport de transmission doit ensuite être sélectionné pour équilibrer la vitesse du moteur, le couple de sortie et la réponse de direction.

Le jeu et la rigidité doivent être évalués selon la précision de direction requise.

Le codeur et l'interface de commande doivent être sélectionnés en fonction de l'architecture de commande en boucle fermée.

Enfin, les performances thermiques et la protection environnementale de l'actionneur doivent être validées dans des conditions de fonctionnement réalistes.

Cette approche au niveau du système est plus fiable que la sélection d'un actionneur basée uniquement sur une valeur nominale de couple.

16. Quand un actionneur rotatif harmonique peut-il ne pas être nécessaire ?

Tous les moteurs hors-bord électriques n'ont pas besoin d'une transmission harmonique de précision.

Pour un petit bateau de plaisance doté d'une direction manuelle ou de faible précision, un mécanisme de direction électrique conventionnel peut déjà fournir des performances suffisantes.

Si l'application a de faibles exigences de positionnement, des cycles de direction limités, un espace d'installation suffisant et de fortes contraintes de coût, une combinaison plus simple de moteur et de réducteur peut être plus appropriée.

L'objectif de la transmission de précision n'est pas de rendre chaque système de direction inutilement sophistiqué.

La technologie d'actionneur rotatif harmonique devient plutôt utile lorsque l'application exige réellement une combinaison de compacité, de densité de couple, de faible jeu, de précision de positionnement et de mouvement rotatif contrôlé.

Cette distinction est importante lors de la sélection d'une solution d'ingénierie pratique.

17. Comment sélectionner un actionneur rotatif harmonique pour la direction hors-bord ?

Le processus de sélection doit commencer par le mécanisme de direction plutôt que par le catalogue d'actionneurs.

Déterminez d'abord le couple de direction continu et de pointe requis dans des conditions de fonctionnement réalistes.

Définissez ensuite la vitesse de direction requise et l'angle de direction maximal.

Évaluez ensuite les charges mécaniques agissant sur l'actionneur, y compris les charges radiales, les charges axiales et les moments externes générés autour de l'axe de direction.

La transmission doit ensuite être évaluée selon le rapport de réduction, le jeu, la rigidité, le rendement et la durée de vie prévue.

Le moteur doit être adapté aux caractéristiques de vitesse et de couple requises.

La résolution du codeur et sa position d'installation doivent être sélectionnées en fonction de la précision de direction souhaitée et de l'architecture de retour.

Les paramètres électriques, notamment la tension d'alimentation, l'interface de communication et la compatibilité avec le contrôleur, doivent également être confirmés.

Enfin, évaluez les performances thermiques, l'étanchéité, la résistance à la corrosion, la résistance aux vibrations et les autres exigences environnementales selon l'application marine réelle.

Un bon processus de sélection d'actionneur prend donc en compte l'ensemble du système de mouvement plutôt qu'une seule spécification.

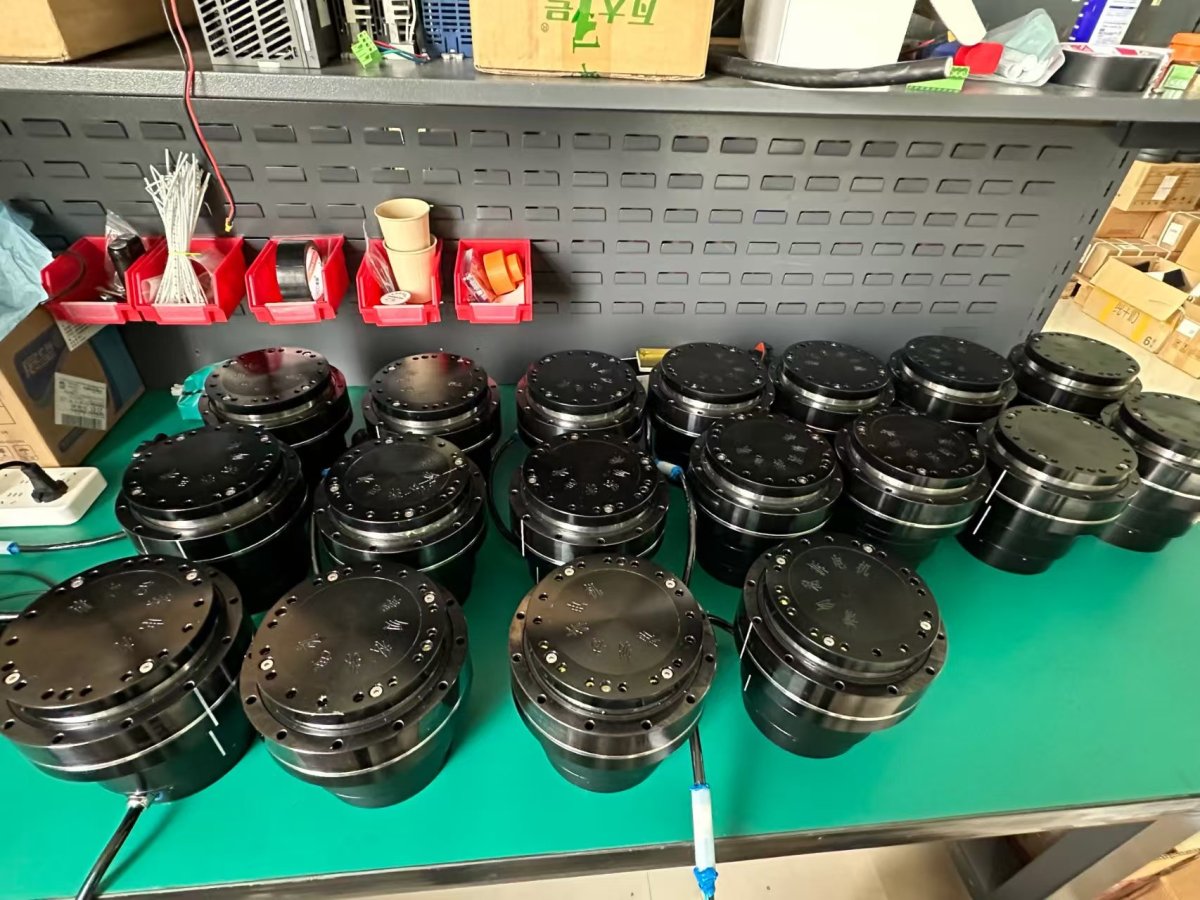

18. Actionneur rotatif harmonique HONPINE pour les mouvements marins de précision

HONPINE développe des solutions de transmission harmonique et de mouvement rotatif intégré pour les applications qui exigent une intégration mécanique compacte, une densité de couple élevée, une transmission de précision et un mouvement rotatif contrôlé.

Pour la direction des moteurs hors-bord électriques, un actionneur rotatif harmonique HONPINE peut être envisagé lorsque le système de direction nécessite davantage qu'une simple rotation entraînée par moteur.

Les applications impliquant la navigation autonome, la direction électronique, la correction fréquente d'angle, les systèmes de propulsion compacts et la commande de position en boucle fermée peuvent bénéficier des caractéristiques de la transmission harmonique de précision.

Selon la configuration d'actionneur sélectionnée, des caractéristiques telles qu'un faible jeu, un rapport de réduction élevé, le retour de codeur, une conception de moteur intégrée et des structures rotatives creuses peuvent contribuer à une architecture de direction plus compacte et plus contrôlable.

Cependant, l'actionneur approprié doit toujours être sélectionné selon le couple de direction réel, la vitesse de sortie, le cycle de fonctionnement, les charges mécaniques, les dimensions d'installation, les exigences de retour et les conditions environnementales marines.

HONPINE peut aider les ingénieurs à évaluer la solution de mouvement rotatif appropriée en fonction du système de direction complet plutôt qu'à sélectionner un modèle sur la seule base du couple.

19. Au-delà de la direction hors-bord : mouvement rotatif de précision pour les systèmes marins intelligents

La demande de mouvements de précision compacts s'étend à l'ensemble de l'industrie marine.

• Les systèmes de propulsion électrique nécessitent une direction contrôlée.

• Les navires de surface autonomes nécessitent un contrôle précis du cap.

• Les robots marins nécessitent des mécanismes de positionnement compacts.

• Les bateaux télécommandés nécessitent une direction électronique fiable.

Les systèmes marins intelligents peuvent nécessiter des actionneurs pour les capteurs, les caméras, les unités de propulsion et d'autres mécanismes rotatifs.

Dans chaque application, la combinaison requise de couple, de vitesse, de précision, de taille, de retour et de protection environnementale sera différente.

C'est pourquoi la technologie d'actionneur rotatif de précision doit être considérée comme une partie d'une architecture plus large de contrôle de mouvement plutôt que comme un composant à usage unique.

Conclusion

La question n'est pas de savoir si chaque moteur hors-bord doit utiliser un actionneur rotatif harmonique.

La question la plus importante est de savoir si le système de direction exige les caractéristiques que la transmission harmonique de précision peut offrir.

Lorsqu'un système de direction hors-bord électrique exige un positionnement angulaire précis, un faible jeu, des changements de direction fréquents, une densité de couple élevée, une intégration compacte et une commande en boucle fermée, un actionneur rotatif harmonique peut devenir une solution très attrayante.

Ces exigences sont de plus en plus courantes dans les navires de surface autonomes, les bateaux sans pilote, la propulsion marine électrique, la robotique marine et les systèmes marins intelligents.

Pour les applications de direction manuelle plus simples ou de faible précision, un moteur et un réducteur conventionnels peuvent être suffisants.

Cependant, pour les systèmes de direction électriques et autonomes avancés, la combinaison de la transmission de précision, du faible jeu, du rapport de réduction élevé, de la densité de couple et du mouvement rotatif intégré peut offrir un avantage d'ingénierie significatif.

Les solutions d'actionneurs rotatifs harmoniques de HONPINE sont conçues pour les applications de mouvement rotatif de précision où le couple, la compacité, le positionnement et l'intégration du système doivent fonctionner ensemble. Pour la direction des moteurs hors-bord électriques, la configuration appropriée doit être déterminée à partir de la charge de direction réelle, de la vitesse, du cycle de service, de la structure mécanique, des exigences de retour et des conditions environnementales.

Le meilleur actionneur n'est pas nécessairement le plus grand ou le plus puissant. C'est celui dont la transmission de précision, le couple, la vitesse, le retour et l'intégration mécanique correspondent aux exigences de l'ensemble du système de direction marine.
