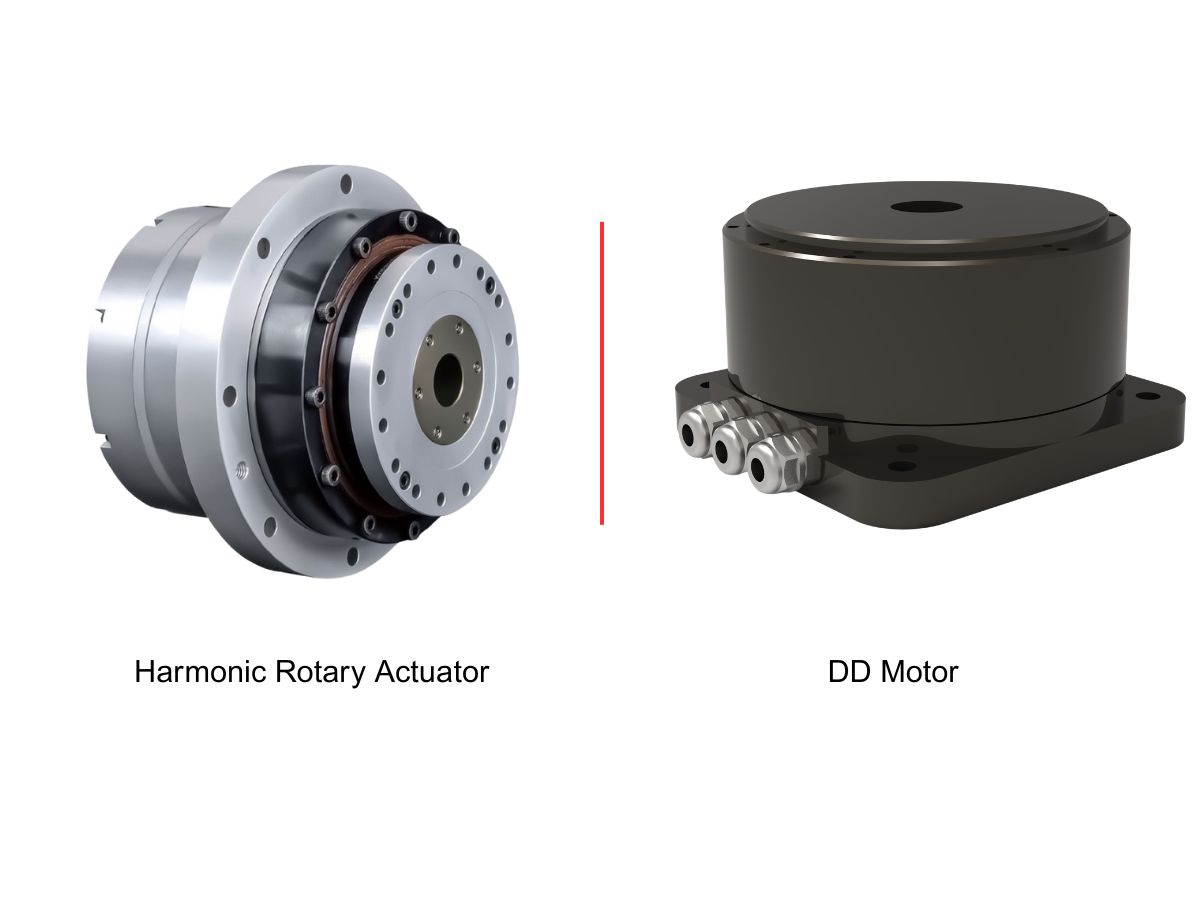

Moteurs DD VS actionneurs rotatifs harmoniques

Cet article propose une comparaison approfondie entre les moteurs à entraînement direct (DD) et les actionneurs rotatifs harmoniques, couvrant leurs principes de transmission, avantages et inconvénients, ainsi que leurs domaines d'application typiques.

Différences dans la méthode de transmission

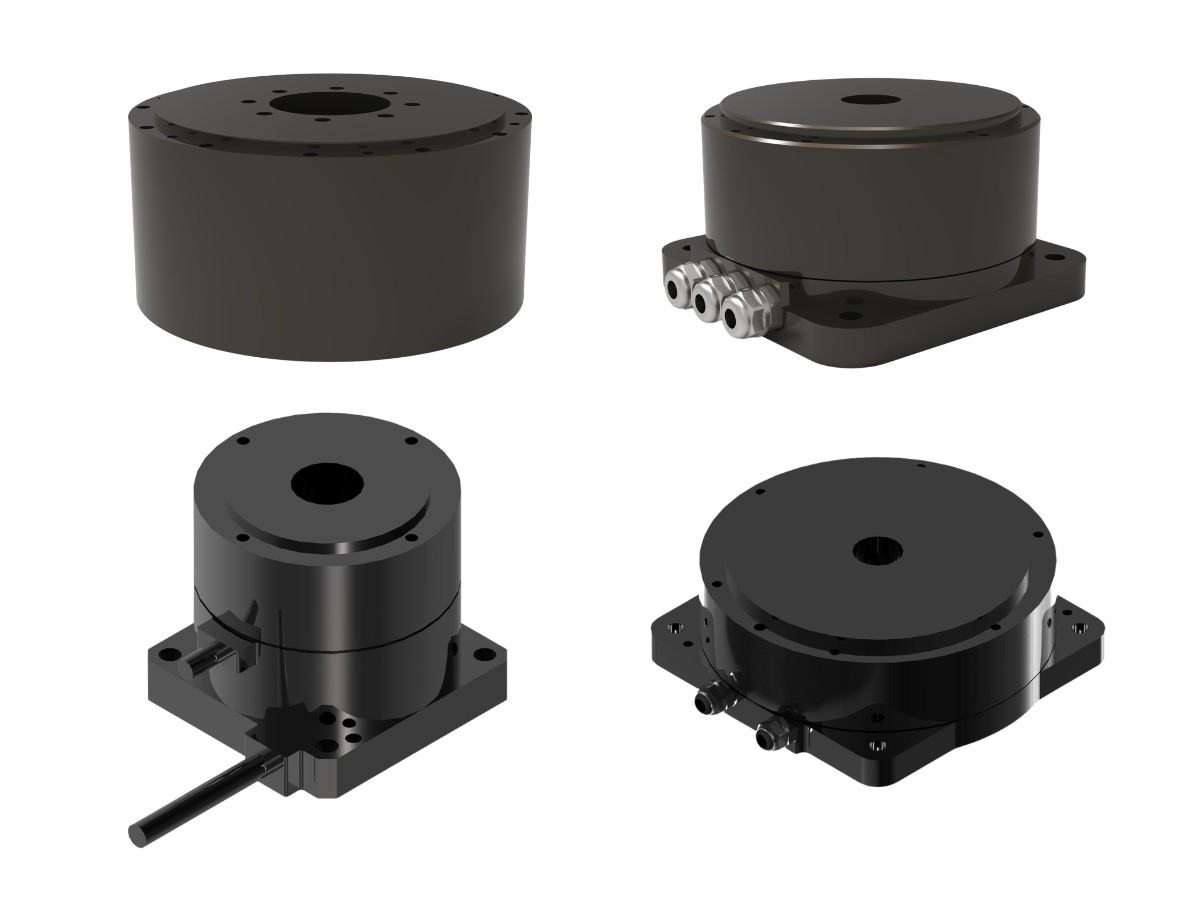

Un moteur DD, également appelé moteur à entraînement direct, entraîne la charge directement sans aucun composant de transmission mécanique.

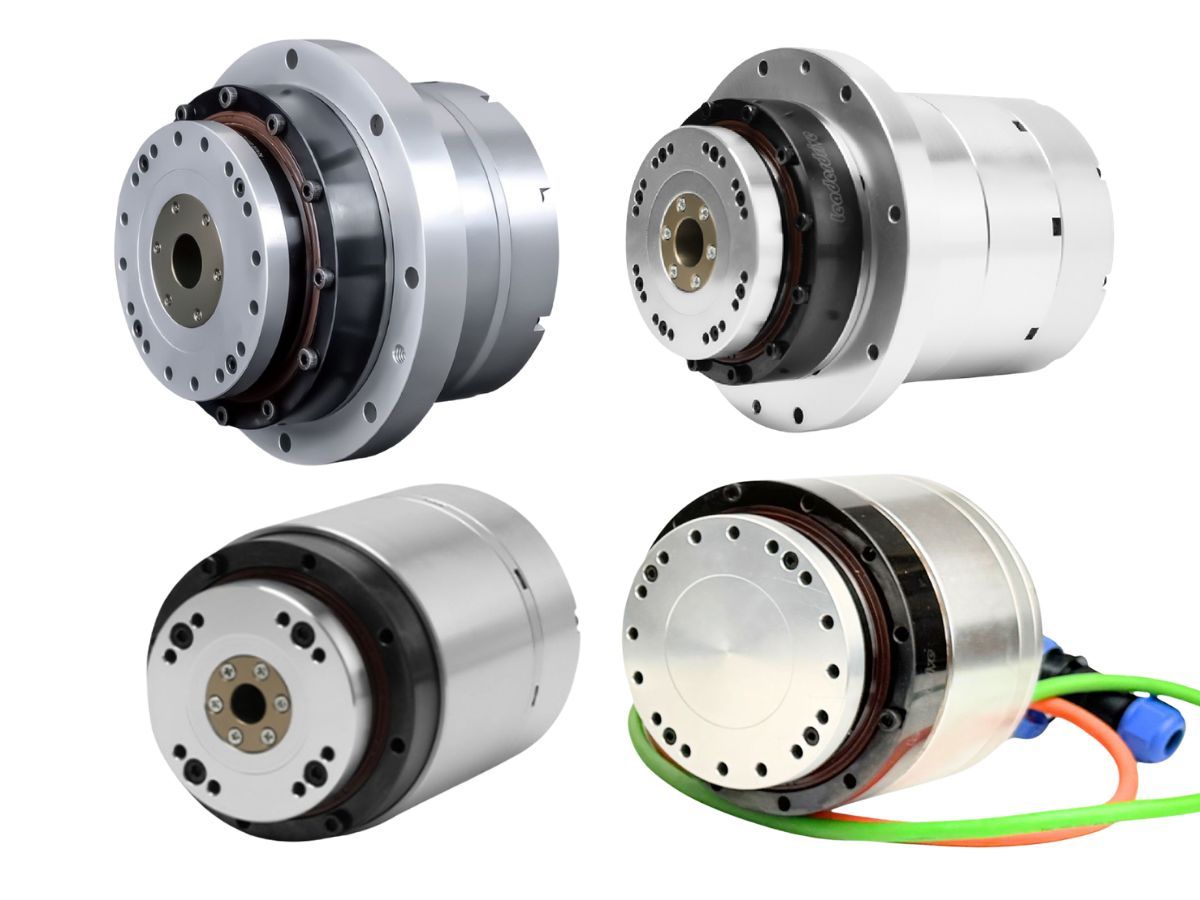

En revanche, un actionneur rotatif harmonique utilise un réducteur harmonique, où l'amplification du couple et la réduction de la vitesse sont obtenues grâce à la déformation élastique de la roue flexible.

Avantages et inconvénients

Avantages des moteurs DD

Les moteurs DD sont idéaux pour les applications nécessitant une réponse dynamique élevée, offrant une excellente douceur à basse vitesse et une haute précision.

Aucune transmission par engrenage, ce qui élimine tout jeu et toute perte par frottement mécanique.

Structure simple. Bien que le coût initial soit plus élevé, les coûts de maintenance sont faibles, ce qui les rend rentables à long terme.

Rigidité élevée et longue durée de vie.

Inconvénients des moteurs DD

Couple de sortie relativement faible, car le couple est généré uniquement par le moteur lui-même.

Taille et poids importants, les rendant inadaptés aux applications légères ; la gestion thermique doit également être prise en compte.

Complexité de contrôle plus élevée en raison du couplage d'inertie direct.

Coût d'investissement initial élevé.

Avantages des actionneurs rotatifs harmoniques

Couple de sortie élevé, avec des rapports de réduction typiquement compris entre 50:1 et 160:1.

Conception compacte et haute intégration, réduisant considérablement le temps de développement.

Options de conception d'arbre creux de grande taille pour un routage pratique des câbles.

Haute précision (niveau minute d'arc), avec une répétabilité pouvant atteindre ±0,001°.

Inconvénients des actionneurs rotatifs harmoniques

Le réducteur harmonique intégré peut subir une dégradation de la précision avec une utilisation prolongée.

Il existe une différence angulaire entre l'entrée et la sortie, entraînant une réduction de la précision dynamique.

Présence d'hystérésis, ce qui signifie que les trajectoires de mouvement avant et arrière diffèrent, nécessitant des algorithmes de compensation.

Rigidité plus faible, les rendant inadaptés aux applications à fort impact.

Différences dans les domaines d'application

Applications des moteurs DD

Les moteurs DD sont largement utilisés dans les équipements de haute précision et haute performance, notamment :

Équipements semi-conducteurs (plateaux de wafer, plateformes de lithographie)

Systèmes d'inspection et optique de précision (plateformes de balayage optique, plateaux rotatifs de précision, équipements de traitement laser)

CNC haut de gamme et plateaux rotatifs de précision (plateaux rotatifs CNC, machines 5 axes)

Systèmes de pointage de précision aérospatiaux (antennes satellites, systèmes de ciblage optique)

Applications des actionneurs rotatifs harmoniques

Les actionneurs rotatifs harmoniques sont couramment utilisés dans les applications nécessitant une taille compacte et une densité de couple élevée, notamment :

Robots industriels (par exemple, bras robotisés à 6 axes)

Robots collaboratifs

Systèmes de cardan et de stabilisation (cardans de caméra, systèmes de suivi électro-optique)

Robotique spatiale (bras robotisés, systèmes de déploiement de panneaux solaires)

Dans les applications pratiques des moteurs DD et des actionneurs rotatifs harmoniques, les ingénieurs doivent également prendre en compte des facteurs tels que la gestion thermique, l'inertie de la charge et la compensation de précision.
