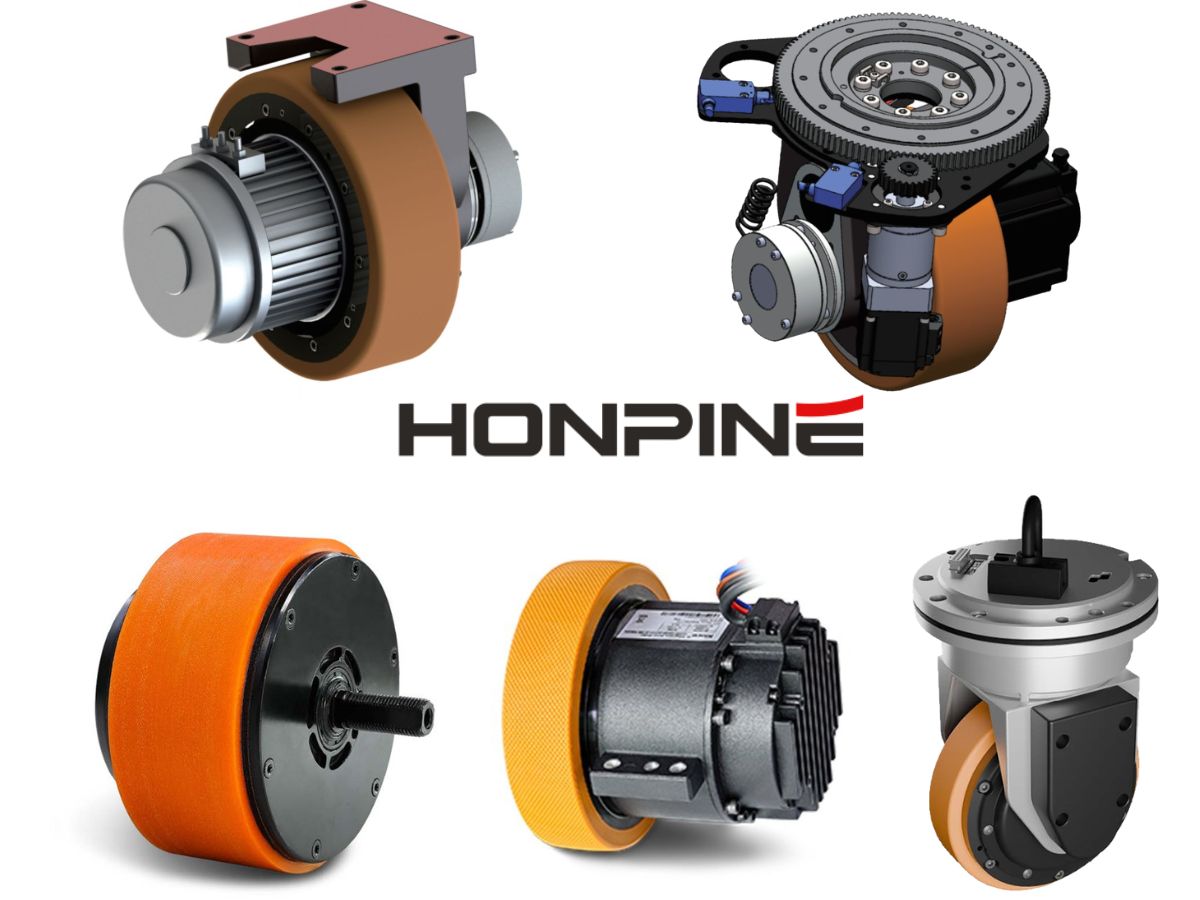

Analyse approfondie des composants essentiels de mobilité des AGV: applications techniques et logique de sélection des roues motrices, roues directrices, et roulettes

L'article analyse les caractéristiques techniques, les avantages, les limites et la logique de sélection desroues motrices AGV, des roues directrices et des roulettes, en expliquant comment ces trois composants essentiels de mobilité déterminent la précision, la flexibilité, la capacité de charge et les performances globales du système d'un AGV.

Dans les scénarios de fabrication intelligente et d'automatisation intralogistique, le système de mobilité d'un AGV (véhicule à guidage automatique) détermine directement sa précision de mouvement, sa capacité de charge, son adaptabilité spatiale et son efficacité globale en matière de coûts.

En tant que trois composants essentiels des systèmes de mobilité des AGV, les roues motrices, les roues directrices et les roulettes jouent un rôle critique dans la conception et l'application des AGV. Leurs caractéristiques techniques, leur adéquation aux applications et leur logique de sélection constituent des considérations d'ingénierie clés.

Systèmes d'entraînement différentiel : caractéristiques techniques et limites d'application

Les roues motrices sont les composants de sortie de puissance essentiels d'un AGV. L'entraînement différentiel est actuellement la solution de mouvement la plus répandue pour les AGV à charge légère et moyenne, permettant la direction et le contrôle du déplacement grâce à la différence de vitesse entre les roues gauche et droite.

1. Principe de mouvement essentiel de l'entraînement différentiel

Dans un AGV à entraînement différentiel, des actions telles que la direction, le déplacement en ligne droite et la rotation à rayon zéro sont entièrement déterminées par la différence de vitesse linéaire entre les deux roues.

La relation fondamentale du mouvement est :

ΔV = VL − VR

Où :

ΔV = différence de vitesse linéaire entre les deux roues

VL = vitesse linéaire de la roue motrice gauche

VR = vitesse linéaire de la roue motrice droite

Lorsque les deux roues tournent en sens opposés à vitesse égale, l'AGV peut réaliser une rotation à rayon zéro. La vitesse angulaire satisfait à :

ω = (VL − VR) / L

Où :

ω = vitesse angulaire

L = distance entre les centres des deux roues motrices

2. Avantages et inconvénients techniques des roues à entraînement différentiel

Avantages essentiels

Grande flexibilité de mouvement

Prend en charge la rotation à rayon zéro et un faible rayon de braquage, ce qui le rend adapté aux environnements d'atelier étroits.

Faible complexité de contrôle

Nécessite une précision de moteur et une capacité de contrôle servo relativement plus faibles, sans besoin de mécanisme de direction indépendant.

Avantage significatif en matière de coût

Une structure simple et une standardisation élevée des composants contribuent à réduire le coût global de la nomenclature.

Limites essentielles

Précision de positionnement limitée

Les écarts de vitesse des roues et les frottements irréguliers du sol peuvent accumuler des erreurs de positionnement, ce qui le rend inadapté aux applications d'amarrage de haute précision.

Stabilité de mouvement restreinte

Un glissement latéral peut se produire lors des virages à grande vitesse, et l'écart de trajectoire devient plus prononcé sous de lourdes charges.

Faible évolutivité

Le mouvement avant/arrière nécessite souvent des ensembles d'entraînement redondants, et le mouvement omnidirectionnel ne peut pas être réalisé.

3. Applications typiques des roues à entraînement différentiel

AGV à charge légère et moyenne (≤500 kg) avec des exigences de précision de positionnement relativement faibles

AGV de remorquage et à suivi de ligne de première génération

Projets de modernisation d'automatisation simples et sensibles aux coûts

Roues directrices : la solution haut de gamme intégrée de conduite et de direction

Les roues directrices d'AGV intègrent les fonctions de conduite, de direction et de charge dans un module hautement intégré. Elles constituent la solution essentielle pour le mouvement omnidirectionnel des AGV et représentent l'une des technologies les plus emblématiques des AGV haut de gamme.

 4,Raisons techniques clés de l'adoption limitée des roues directrices à leurs débuts

1. Contraintes de taille et de hauteur d'installation

Les premiers modules de roues directrices importés avaient généralement une hauteur d'installation minimale supérieure à 200 mm, tandis que les AGV latents à profil bas nécessitaient généralement des hauteurs de châssis inférieures à 150 mm avec des charges utiles inférieures à 500 kg. Cette incompatibilité dimensionnelle limitait l'intégration pratique.

2. Demande fonctionnelle limitée dans les premières applications

Dans les premiers scénarios de fabrication automobile, le suivi de ligne à sens unique dominait, et les systèmes d'entraînement différentiel étaient suffisants.

Le mouvement bidirectionnel nécessitait des ensembles doubles d'entraînement différentiel, augmentant à la fois le coût et la complexité, ce qui réduisait les avantages pratiques des systèmes à roues directrices à l'époque.

3, Avantages techniques essentiels des roues directrices

Capacité de mouvement omnidirectionnel

Les fonctions indépendantes de direction et d'entraînement prennent en charge une direction à 360° et permettent les déplacements latéraux, diagonaux et la rotation à rayon zéro dans des espaces extrêmement confinés.

Grande précision de mouvement

Les systèmes intégrés de direction servo peuvent atteindre une précision de positionnement allant jusqu'à ±5 mm, répondant aux exigences d'amarrage de lignes de production de haute précision.

Forte intégration structurelle

Un seul module de roue directrice peut remplacer plusieurs ensembles d'entraînement différentiel, simplifiant les structures de châssis et améliorant l'utilisation de l'espace.

Grande adaptabilité à la charge

Adapté aux applications allant des AGV légers aux AGV industriels lourds, avec une fiabilité industrielle remarquable.

4, Tendances de développement de la technologie des roues directrices

Miniaturisation

Les fabricants nationaux ont surmonté les limitations de hauteur et introduit des modules de roues directrices à profil ultra-bas inférieurs à 100 mm, adaptés aux AGV latents.

Modularisation

Les conceptions intégrées combinant les fonctions d'entraînement, de direction, de freinage et de détection permettent un déploiement plug-and-play.

Précision accrue

Avec des codeurs absolus, la répétabilité de direction peut atteindre ≤ ±0.1°.

5,Applications typiques des roues directrices

AGV latents omnidirectionnels

AGV de type élévateur

Industries de la fabrication automobile, de l'électronique 3C et des nouvelles énergies nécessitant une haute précision et une maniabilité compacte

AGV lourds avec des charges utiles ≥1000 kg

Roulettes : composants de support essentiels pour la stabilité des AGV

Les roulettes (roues folles) sont des composants passifs sans capacité d'entraînement ni de direction. Elles assurent principalement le support de charge, la stabilité et les fonctions de mouvement suiveur, servant de composants de stabilisation essentiels dans les systèmes de mobilité des AGV.

Le choix des roulettes affecte directement la fluidité globale du véhicule, sa durée de vie et sa stabilité opérationnelle.

6,Points techniques clés pour la sélection des roulettes

Sélection des matériaux

Les roues en PU (polyuréthane) conviennent aux environnements de salle blanche ; les roues en caoutchouc aux sols rugueux ; les roues en nylon aux applications à forte charge.

Configuration structurelle

Les roulettes fixes améliorent la stabilité en ligne droite, tandis que les roulettes pivotantes renforcent la maniabilité. Des combinaisons appropriées doivent être sélectionnées en fonction des

exigences de l'application.

Précision

La précision des roulements et la circularité des roues affectent directement le bruit de fonctionnement et l'écart de trajectoire.

7,Applications typiques des roulettes

Support passif pour tous les systèmes de châssis d'AGV

Plateformes AGV légères entièrement passives (sans roues motrices motorisées)

Composants auxiliaires porteurs dans les AGV lourds

Comparaison technique et guide de sélection des trois composants essentiels

Type de composant Capacité de mouvement Précision de contrôle Niveau de coût Charge adaptée

Principes essentiels de sélection

Priorité au coût avec de faibles exigences de précision

→ Roues à entraînement différentiel + roulettes pivotantes

Espace limité avec des exigences de haute précision

→ Roues directrices + roulettes fixes

Applications lourdes et à grand tonnage

→ Plusieurs modules de roues directrices + roulettes lourdes

Tendances futures des systèmes de mobilité AGV

L'évolution des systèmes de mobilité AGV est essentiellement portée par l'amélioration continue des performances et l'optimisation des technologies des roues motrices, des roues directrices et des roulettes.

Les roues à entraînement différentiel dominent le marché bas de gamme grâce à leurs avantages en matière de coût.

Les roues directrices sont devenues la technologie essentielle des AGV haut de gamme grâce à leurs capacités omnidirectionnelles et de haute précision.

Les roulettes continuent de jouer un rôle de support indispensable sur toutes les plateformes AGV.

Dans la tendance de modernisation de la fabrication intelligente, la technologie des roues directrices évolue rapidement vers :

• Miniaturisation

• Intégration

• Précision accrue

Parallèlement :

Les systèmes d'entraînement différentiel deviennent davantage axés sur des applications spécifiques et sur les coûts.

Les roulettes évoluent vers une capacité de charge plus élevée, un bruit plus faible et une durée de vie plus longue.

L'optimisation collaborative de ces trois composants essentiels représente la principale voie technologique pour améliorer les performances globales des AGV.
