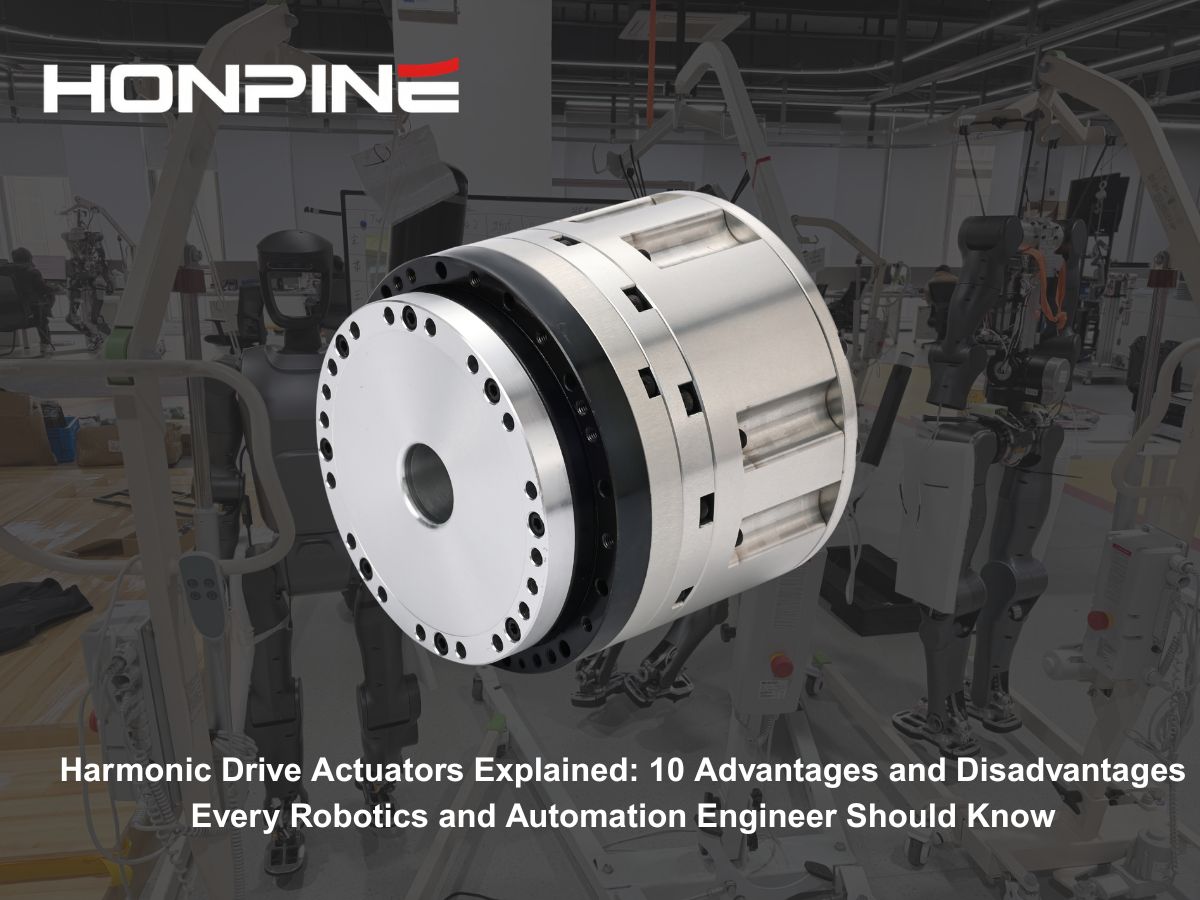

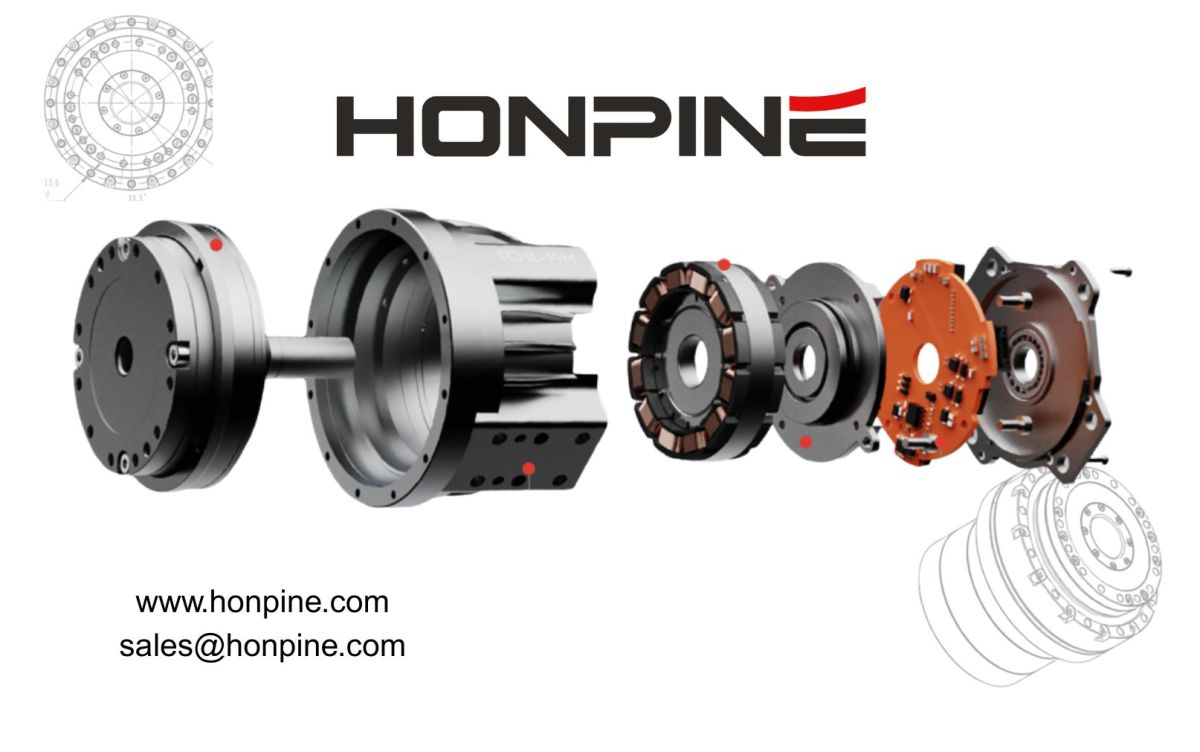

Actionneurs à entraînement harmonique expliqués : 10 avantages et inconvénients que tout ingénieur en robotique et automatisation devrait connaître

Lors du choix d’une solution de commande de mouvement, il est essentiel de comprendre les points forts et les limites d’unactionneur rotatif harmonique. Bien que ces actionneurs soient largement reconnus pour leur précision exceptionnelle et leur conception compacte, ils présentent également des limites inhérentes qui les rendent inadaptés à certaines applications intensives.

Ce guide offre un aperçu complet des avantages et des inconvénients des actionneurs harmoniques, aidant les ingénieurs à choisir la solution de transmission adaptée en fonction des exigences spécifiques de leur application.

Principaux avantages des actionneurs rotatifs harmoniques

1. Précision exceptionnelle et jeu quasi nul

Le principal avantage d’un actionneur à réducteur harmonique réside dans son principe unique d’engrènement de l’engrenage flexible. Grâce à l’utilisation de la déformation élastique contrôlée du flexspline, il atteint une précision de transmission extrêmement élevée avec un jeu pratiquement nul.

Cela rend les actionneurs rotatifs harmoniques idéaux pour les applications nécessitant un positionnement ultra-précis, notamment :

• Robots collaboratifs (Cobots)

• Équipements de fabrication de semi-conducteurs

• Systèmes servo pour l’aérospatiale

• Automatisation médicale

• Systèmes d’inspection optique

Avec une compensation appropriée du jeu, la précision de repositionnement répétée peut atteindre un niveau de l’ordre de la seconde d’arc, même sous charge, ce qui fait des systèmes servo à moteur harmonique le choix privilégié pour la commande de mouvement de précision.

2. Rapports de réduction élevés avec une structure extrêmement compacte

Contrairement aux réducteurs conventionnels, un actionneur harmonique à un seul étage peut atteindre des rapports de réduction compris entre 50:1 et 300:1, dépassant de loin la plupart des réducteurs planétaires.

Les principaux avantages comprennent :

• Moins de composants mécaniques

• Disposition mécanique compacte

• Structure légère

• Espace d’installation réduit

Comparé aux réducteurs multi-étages traditionnels offrant le même rapport, unactionneur rotatif harmoniquepeut réduire la taille globale de plus d’un tiers tout en diminuant significativement le poids du système.

Cela le rend particulièrement adapté aux articulations robotiques, aux robots mobiles, aux AGV et aux équipements d’automatisation à espace restreint.

3. Fonctionnement fluide et faible bruit

Un actionneur à réducteur harmonique engage simultanément plus de 30% de ses dents pendant le fonctionnement, répartissant la charge sur plusieurs dents.

Les avantages incluent :

• Transmission de couple fluide

• Faibles vibrations

• Faible bruit d’engrenage

• Excellente stabilité de mouvement

Ces caractéristiques sont particulièrement précieuses en robotique collaborative et en automatisation de laboratoire, où un fonctionnement silencieux améliore l’environnement de travail.

4. Transmission du mouvement vers des environnements hermétiques

L’une des caractéristiques uniques de la technologie à engrenage harmonique est sa capacité à transmettre le mouvement dans des environnements complètement étanches sans compromettre l’intégrité de l’enceinte.

Cela rend les actionneurs rotatifs harmoniques particulièrement précieux pour :

• Chambres à vide

• Équipements de traitement des semi-conducteurs

• Systèmes étanches pour l’aérospatiale

• Équipements de traitement chimique

• Environnements à gaz dangereux

• Peu de systèmes de transmission rigides peuvent offrir la même capacité.

5. Excellent design coaxial et intégration compacte

Les arbres d’entrée et de sortie d’un actionneur harmonique sont naturellement coaxiaux, ce qui simplifie la conception de la machine et améliore la symétrie structurelle.

De nombreux systèmes servo à moteur harmonique intègrent également des arbres creux, permettant aux câbles, tuyaux pneumatiques, fibres optiques ou faisceaux laser de passer par le centre.

Les avantages incluent :

• Acheminement des câbles plus propre

• Usure réduite des câbles

• Intégration plus facile des articulations robotiques

• Fiabilité globale accrue du système

6. Longue durée de conservation de la précision

Bien que la fatigue du flexspline soit le principal mécanisme d’usure, les actionneurs à réducteur harmonique haut de gamme peuvent maintenir une excellente précision de positionnement pendant de longues périodes de fonctionnement, sous réserve d’une lubrification et de conditions de charge appropriées.

Certains produits haut de gamme conservent une précision de positionnement absolue de 10 secondes d’arc après plus de 20,000 heures de fonctionnement, répondant ainsi aux exigences de fiabilité à long terme de l’automatisation industrielle.

7. Conception sans entretien avec indices de protection élevés

Les actionneurs rotatifs harmoniques intégrés modernes sont généralement conçus avec :

• Protection IP67

• Lubrification scellée en usine

• Fonctionnement sans entretien

Sans remplacement périodique de la graisse ni réglage mécanique, ils réduisent considérablement les coûts de maintenance tout au long du cycle de vie du produit.

Limites des actionneurs rotatifs harmoniques

1. Résistance limitée aux chocs et capacité de surcharge

La plus grande faiblesse d’un actionneur harmonique est sa résistance relativement faible aux charges d’impact.

Comme la transmission du couple repose sur la déformation élastique continue du flexspline à paroi mince, les impacts soudains et les vibrations importantes peuvent accélérer les dommages dus à la fatigue.

Des applications telles que :

• Jambes de robots humanoïdes

• Manutention de matériaux lourds

• Équipements de forge

• Machines à impact

peuvent dépasser les limites de fatigue du flexspline.

2. Rigidité torsionnelle plus faible

La déformation élastique responsable de l’absence de jeu réduit également la rigidité en torsion.

Comparé aux :

• Réducteurs planétaires

• Réducteurs RV

un actionneur à réducteur harmonique présente une compliance en torsion nettement plus élevée.

Ce comportement élastique peut réduire :

• Bande passante servo

• Réponse dynamique

• Stabilité du positionnement à grande vitesse

en particulier dans les applications nécessitant une transmission mécanique extrêmement rigide.

3. Rendement inférieur et génération de chaleur

Contrairement aux réducteurs planétaires, un actionneur rotatif harmonique consomme en continu de l’énergie pour déformer le flexspline.

Par conséquent :

• Le rendement de transmission est généralement plus faible.

• Le frottement interne génère davantage de chaleur.

• Le fonctionnement continu à grande vitesse nécessite une gestion thermique soigneuse.

Un refroidissement insuffisant ou une lubrification inappropriée peut réduire à la fois la capacité de charge et la durée de service.

4. Complexité de fabrication et coût élevés

La production d’actionneurs à réducteur harmonique de haute qualité nécessite une technologie de fabrication extrêmement avancée.

Des composants critiques tels que :

• Flexsplines

• Roulements flexibles

• Profils de dents

doivent résister à des millions de cycles de contraintes répétées.

Cela exige :

• Matériaux d’alliage ultra-propres

• Traitement thermique de précision

• Usinage au niveau du micron

• Lubrifiants haute performance

Ces exigences de fabrication contribuent au coût relativement élevé des systèmes servo à moteur harmonique.

5. Barrières de fabrication extrêmement élevées

La fabrication d’un actionneur harmonique fiable implique plusieurs procédés hautement spécialisés :

• Traitement thermique de précision

• Usinage au niveau du micron

• Assemblage manuel de précision

• Remplissage avec graisse haut de gamme

• Inspection et essais de haute précision

De nombreuses technologies de production clés, des lubrifiants propriétaires et des équipements spécialisés restent concentrés entre les mains d’un nombre limité de fabricants mondiaux.

Par conséquent, la constance et la fiabilité à long terme continuent de poser des défis aux nouveaux fabricants entrant sur le marché.

6. Déformation torsionnelle importante

La nature élastique du flexspline crée une déformation torsionnelle mesurable sous charge.

Les études indiquent que la déflexion torsionnelle peut atteindre 20 à 30 minutes d’arc, voire davantage, selon les conditions de fonctionnement.

Pour les applications nécessitant une rigidité maximale, telles que :

• Usinage à grande vitesse

• Positionnement intensif

• Machines-outils de précision

cette compliance peut réduire la stabilité de positionnement et les performances servo.

7. Rendement de transmission inférieur à celui des réducteurs planétaires et RV

Le rendement typique d’un actionneur rotatif harmonique reste généralement inférieur à celui des réducteurs planétaires.

Les rendements approximatifs sont :

• Réducteur harmonique : 70–85% (selon le rapport et la charge)

• Réducteur planétaire : 95% ou plus

• Réducteur RV : généralement supérieur à celui des réducteurs harmoniques

La majeure partie des pertes d’énergie provient de la déformation élastique répétée du flexspline et du frottement interne.

Une mauvaise conception thermique peut encore réduire l’efficacité en fonctionnement continu.

8. Couple de démarrage élevé

Un actionneur à réducteur harmonique nécessite un couple supplémentaire au démarrage, car le flexspline doit d’abord établir une déformation élastique avant de transmettre la charge.

Cette caractéristique devient plus marquée à des rapports de réduction plus faibles.

Les applications impliquant :

• Cycles fréquents de démarrage-arrêt

• Fonctionnement à faible vitesse et à couple élevé

peuvent nécessiter des servomoteurs plus grands et un courant de démarrage accru.

9. Absence de capacité d’auto-freinage

Comme la plupart des systèmes de transmission par engrenages, un actionneur harmonique ne fournit pas d’auto-freinage.

Les axes verticaux ou les articulations robotiques soumises à la gravité nécessitent des freins de maintien supplémentaires pour empêcher tout mouvement involontaire après une coupure d’alimentation.

Cela augmente la complexité et le coût globaux du système.

10. Capacité de rétro-entraînement limitée

En raison du frottement et de la déformation élastique dans le flexspline, le rendement en entraînement inverse est relativement faible.

Comparés aux réducteurs planétaires, les actionneurs à réducteur harmonique présentent une résistance non linéaire plus importante lorsque des forces externes tentent de rétro-entraîner l’arbre de sortie.

Par conséquent, ils sont généralement moins adaptés aux applications de récupération d’énergie régénérative.

Conclusion

Les atouts d’un actionneur rotatif harmonique se concentrent dans quatre domaines clés :

• Précision ultra-élevée

• Construction légère

• Installation compacte

• Excellente capacité d’étanchéité

Ses limites sont tout aussi claires :

• Rigidité torsionnelle plus faible

• Résistance réduite aux chocs

• Durée de vie en fatigue limitée

• Complexité de fabrication plus élevée

• Rendement de transmission plus faible

Pour cette raison, un actionneur à réducteur harmonique n’est pas destiné à être une solution de transmission universelle. Il est plutôt spécialement optimisé pour les applications nécessitant une précision de positionnement exceptionnelle, des dimensions compactes et des charges légères à modérées, telles que les robots collaboratifs, les équipements pour semi-conducteurs, les dispositifs médicaux, les mécanismes aérospatiaux et l’automatisation de précision.

Lors du choix d’un servomoteur à réducteur harmonique ou d’un actionneur rotatif harmonique, les ingénieurs doivent évaluer soigneusement les charges d’impact, le couple de fonctionnement, la précision de positionnement, les conditions environnementales, les exigences de durée de service et les performances thermiques. Une évaluation équilibrée de ces facteurs garantira la solution la plus appropriée pour une fiabilité à long terme et des performances système optimales.
