Capteurs de couple intégrés vs. externes dans les modules d'articulation robotique : Compromis techniques et tendances futures

Ces dernières années, avec la croissance rapide des robots humanoïdes et des robots collaboratifs, le contrôle de force haute précision est devenu une capacité essentielle pour réaliser des interactions conformes et sûres. Au cœur de cette capacité se trouve un composant critique à l'intérieur du module d'articulation robotique : le capteur de couple, responsable de la perception de la force.

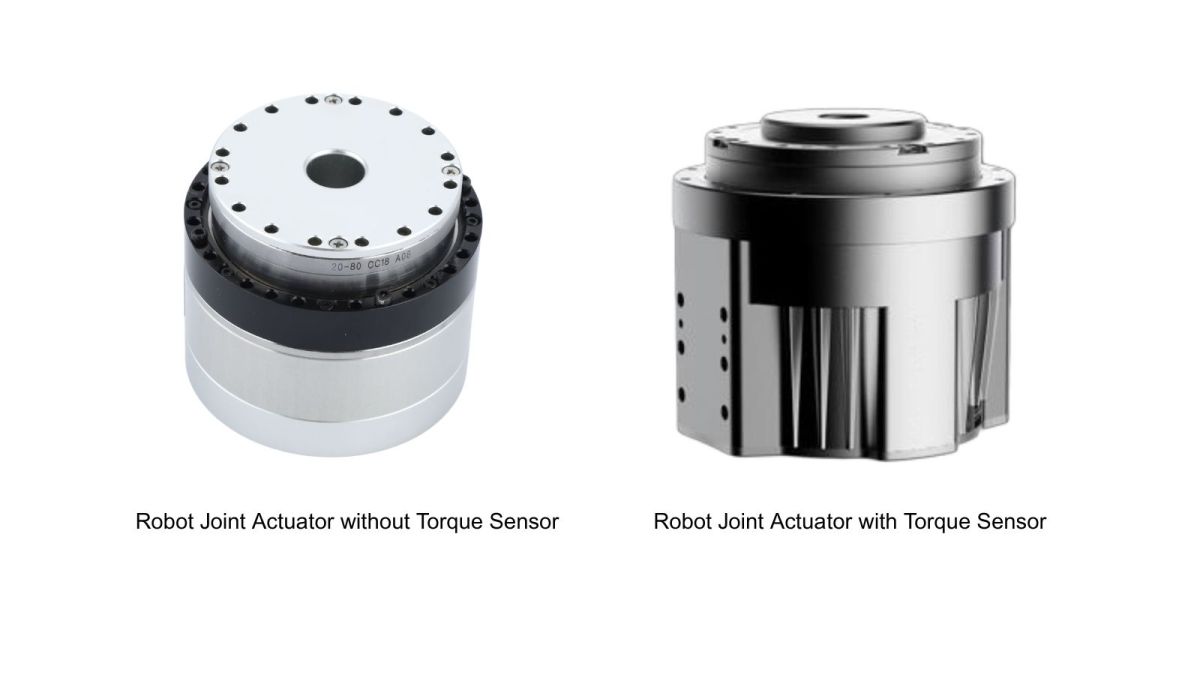

Cependant, la méthode d'installation des capteurs de couple détermine directement les performances, la fiabilité et le coût de l'articulation. Aujourd'hui, deux principales approches techniques dominent le marché : les capteurs de couple intégrés (embarqués) et externes (ajoutés).

Cette distinction va au-delà d'une simple opposition entre "intégré" et "ajouté". La différence fondamentale réside dans le fait que la structure de détection de couple soit une partie intrinsèque de la chaîne de transmission mécanique et intégrée dans l'articulation elle-même.

1. Capteurs de couple embarqués : Le "cœur natif" des articulations intégrées

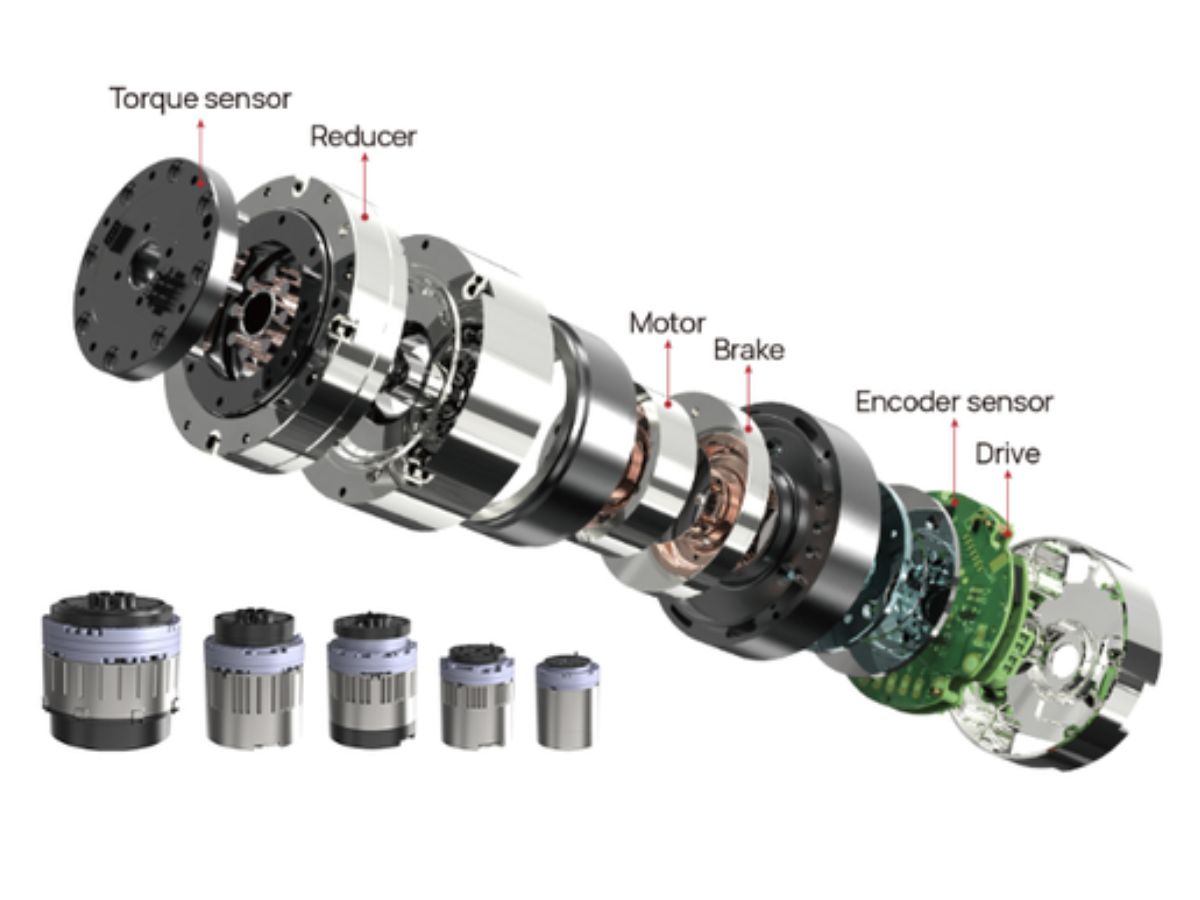

Les capteurs de couple embarqués sont profondément intégrés dans la structure de l'articulation, devenant le quatrième composant clé aux côtés du moteur, du réducteur et de l'encodeur. Cela permet un système entièrement intégré combinant entraînement, transmission, détection et contrôle.

Méthodes de mise en œuvre courantes

Détection basée sur jauges de contrainte

Les jauges de contrainte sont appliquées sur des composants tels que la bride de sortie, l'arbre creux ou un élément élastique dédié. Le couple est calculé en mesurant une infime déformation torsionnelle. C'est la méthode la plus classique et la plus largement utilisée.

Détection magnétique / magnétoélastique

Le couple est détecté en mesurant les différences angulaires via des anneaux magnétiques ou les changements dans les propriétés magnétiques des matériaux. Cette approche sans contact offre un excellent étanchéité et une résistance aux huiles et contaminants, ce qui en fait une tendance en croissance rapide.

Conception de réutilisation structurelle

Les composants élastiques existants—tels que le flexspline dans les entraînements harmoniques ou les brides de sortie—sont réutilisés comme éléments de détection. Cette approche nécessite un découplage mécanique avancé pour éviter les interférences des forces axiales et des moments de flexion.

Avantages

Compacité & Conception légère

Aucune longueur axiale supplémentaire n'est introduite, permettant des modules d'articulation ultra-compacts et améliorant le rapport charge utile/poids.

Haute fiabilité & Protection

Le câblage interne permet une étanchéité totale (indice IP élevé), protégeant contre la poussière, l'eau et l'usure mécanique.

Performances dynamiques supérieures

Une rigidité structurelle élevée et une faible inertie supportent un contrôle de force réactif à large bande.

Cohérence élevée des produits

Pré-calibrés en usine, offrant une intégration plug-and-play et réduisant la complexité du système.

Défis

Complexité de conception élevée

Nécessite de résoudre les problèmes de résistance, rigidité, protection contre les surcharges, compensation de dérive thermique et découplage multi-axes dans un espace confiné.

Maintenabilité limitée

Une défaillance du capteur nécessite souvent le retour de l'ensemble du module d'articulation pour réparation, entraînant des temps d'arrêt plus longs.

Risques cachés de surcharge

Les chocs externes peuvent causer des micro-dommages irréversibles ou une dérive du zéro non détectable visuellement.

Applications typiques

Robots humanoïdes

Robots collaboratifs (cobots)

Robots quadrupèdes

Exosquelettes

Mains robotiques habiles

Ces applications privilégient la compacité, la conception légère et une haute fiabilité en production de masse.

2. Capteurs de couple externes : Modules de mesure flexibles et indépendants

Les capteurs de couple externes sont des composants standardisés autonomes installés entre la sortie de l'articulation et la charge via des brides ou des accouplements.

Méthodes de mise en œuvre courantes

Capteurs de couple à bride

Installés entre la bride de sortie de l'articulation et la charge, agissant comme un anneau de mesure. C'est l'approche la plus courante.

Capteurs à arbre / arbre creux

Montés directement sur l'arbre de transmission, adaptés à des configurations spatiales spécifiques.

Estimation par courant moteur (détection virtuelle)

Bien que ce ne soit pas un capteur physique, le couple est estimé à partir du courant moteur dans les applications à faible coût. Cependant, la précision est affectée par la friction, la dérive thermique et l'efficacité du réducteur, ce qui la rend inadaptée au contrôle de force haute précision. Cette méthode est largement utilisée dans les applications robotiques sensibles au coût.

Avantages

Haute flexibilité & Maintenabilité

Les capteurs peuvent être rapidement remplacés, minimisant les temps d'arrêt. Idéal pour la R&D et le développement itératif.

"Étalon-or" pour l'étalonnage

Des capteurs haute précision certifiés peuvent être utilisés pour valider et étalonner les solutions embarquées.

Large choix & Technologie mature

Une grande variété de produits est disponible avec différentes plages, précisions et interfaces (par exemple, CAN, EtherCAT).

Défis

Taille accrue & Esthétique réduite

Ajoute de la longueur axiale et du volume, rendant les articulations moins compactes.

Rigidité du système réduite

Des interfaces et éléments élastiques supplémentaires peuvent limiter la bande passante de contrôle et introduire des erreurs d'alignement.

Problèmes de protection & Câblage

Le câblage exposé nécessite une protection supplémentaire contre la poussière, les liquides et les contraintes mécaniques.

Applications typiques

Plateformes de R&D et de test

Environnements à charge élevée ou sujets aux impacts (utilisant des capteurs sacrificiels)

Projets de rénovation ou de mise à niveau

3. Comparaison clé : Capteurs de couple embarqués vs externes

4. Guide de sélection : Comment choisir la bonne solution

Décision principale

Si votre objectif est la production et la fabrication en série, en privilégiant la compacité, la conception légère, la fiabilité et une intégration propre →

Choisissez des capteurs de couple embarqués.

Si vous êtes en R&D, prototypage, test ou nécessitez une haute flexibilité et une maintenance facile →

Choisissez des capteurs de couple externes.

Critères de validation clés (pour les deux approches)

Performances de découplage multi-axes

Vérifiez les spécifications de résistance aux moments de flexion et charges axiales (par exemple, <2% FS).

Protection contre les surcharges & Récupération du zéro

Assurez-vous que le capteur maintient sa précision après des conditions de surcharge de 2× ou 5×.

Rigidité de montage (critique pour les capteurs externes)

Une planéité, rigidité et alignement appropriés sont essentiels—une mauvaise installation peut dégrader même les meilleurs capteurs.

Les capteurs de couple embarqués représentent l'avenir des articulations robotiques hautement intégrées, permettant une production de masse évolutive, performante et rentable. Pendant ce temps, les capteurs externes conservent une valeur durable en termes de flexibilité, validation et adaptabilité.

Il n'y a pas de solution "meilleure" absolue—seulement celle qui convient le mieux à votre application. Comprendre ces compromis d'ingénierie vous permet d'équiper votre robot du "sens du toucher" le plus approprié, atteignant un équilibre optimal entre précision, fiabilité et coût.
