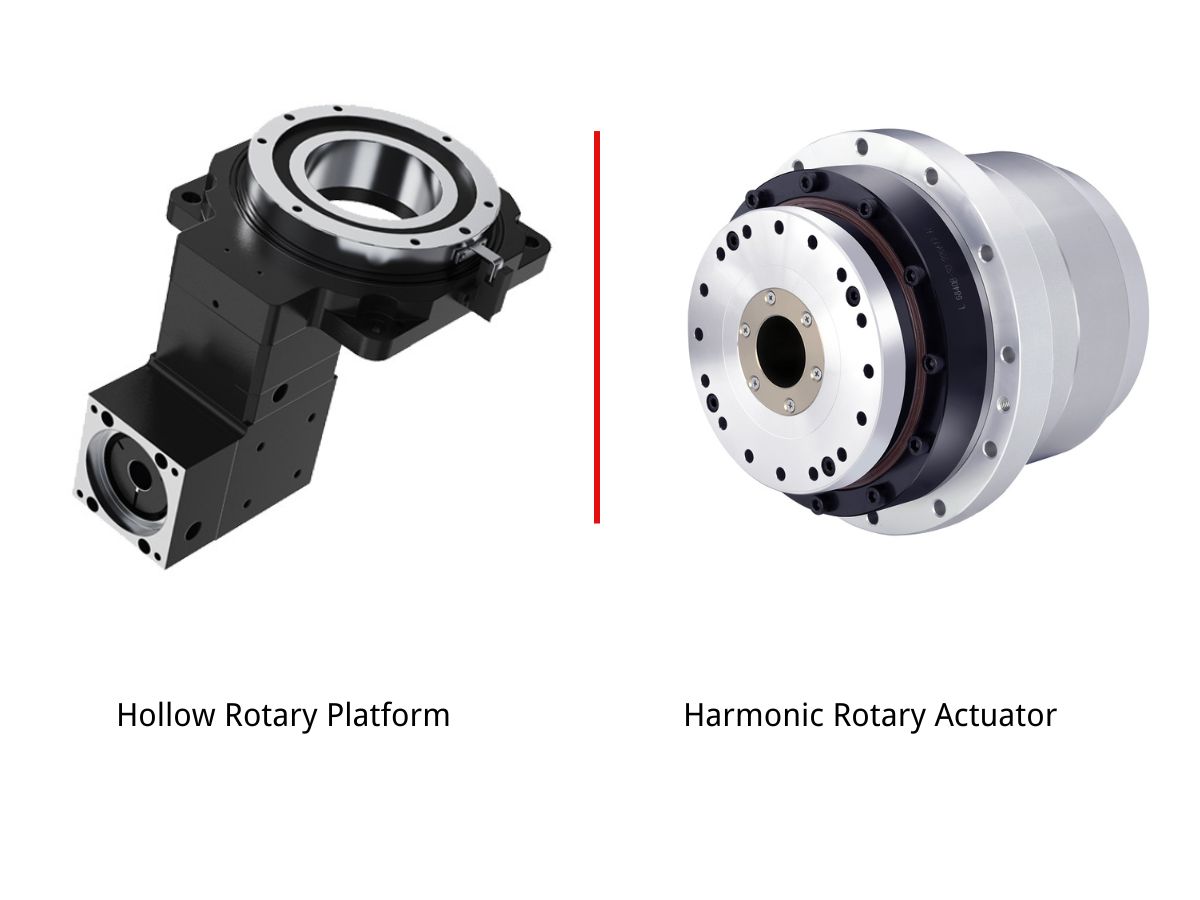

Plateforme rotative creuse vs. actionneur rotatif harmonique : comparaison des applications et interchangeabilité

Bonjour à tous, je suis Theodore Li, directeur technique chez HONPINE.

Pour les ingénieurs concevant des stations rotatives de précision pour l'automatisation industrielle, une question prête souvent à confusion : lorsqu'une machine nécessite une rotation de haute précision, une indexation ou un positionnement rotatif, faut-il utiliser une plateforme rotative creuseou un actionneur rotatif harmonique?

Les deux peuvent-ils être utilisés de manière interchangeable ? Quelles applications peuvent utiliser l'une ou l'autre solution ? Et dans quelles applications ne doivent-ils pas être remplacés directement l'un par l'autre ?

Beaucoup pensent simplement que les deux sont des produits de transmission rotative de précision de haute précision et qu'ils devraient donc être interchangeables. Cependant, des problèmes apparaissent souvent après la mise en service effective de la machine : capacité de charge insuffisante, rigidité inadéquate, vibrations, vitesse limitée ou durée de vie réduite.

Examinons donc de plus près les limites d'application entre les plateformes rotatives creuses et les actionneurs rotatifs harmoniques. Une fois les différences comprises, vous pourrez faire un choix plus approprié dès la phase de conception initiale, au lieu de découvrir les problèmes après la fabrication de l'équipement.

1. La différence fondamentale : leurs rôles structurels sont différents

Bien que les deux puissent être utilisés pour un mouvement rotatif de haute précision, leurs caractéristiques structurelles et leurs priorités d'application diffèrent.

Une plateforme rotative creuse met l'accent sur une grande rigidité, la capacité de charge et un mouvement rotatif stable. Elle utilise généralement une structure de transmission par engrenages associée à un carter rigide et à une structure porteuse. Elle convient parfaitement aux stations rotatives devant supporter des pièces, des montages, des outillages ou d'autres charges externes.

La structure creuse permet également le passage des câbles, des tubes pneumatiques et d'autres utilités par le centre, ce qui peut simplifier l'agencement de la machine et réduire les interférences des câbles pendant le mouvement rotatif.

Un actionneur rotatif harmonique, en revanche, privilégie davantage la compacité, un rapport de réduction élevé, un faible jeu, une grande précision de positionnement et une densité de couple élevée. Il intègre un mécanisme de transmission harmonique à un moteur et à d'autres composants afin de fournir une solution d'entraînement rotatif compacte.

Cela rend les actionneurs rotatifs harmoniques particulièrement adaptés aux articulations de robots, aux mécanismes de précision compacts et aux applications où l'espace d'installation et le poids sont importants.

La différence essentielle ne réside donc pas simplement dans le produit offrant la plus grande précision.

Elle concerne l'architecture mécanique, les conditions de charge, la rigidité, l'espace d'installation et les exigences de mouvement de l'ensemble du système.

Comprendre cette différence fondamentale est important pour déterminer si les deux solutions peuvent réellement se remplacer.

2. Applications où les deux peuvent être utilisés

Examinons d'abord les applications dans lesquelles l'interchangeabilité est relativement facile.

2.1 Positionnement angulaire de précision à faible charge

Les exemples comprennent les petites tables rotatives d'inspection, les mécanismes d'étalonnage de lentilles, les mécanismes de réglage angulaire de précision et d'autres petits systèmes de positionnement rotatif.

Lorsque la charge est légère, que les forces externes sont limitées et qu'il y a peu de chocs ou de charges excentrées, une plateforme rotative creuse comme un actionneur rotatif harmonique peuvent convenir.

Dans ce type d'application, le choix final peut principalement dépendre de l'espace d'installation, de la rigidité requise, du diamètre creux, de la précision de positionnement, de la configuration du moteur et du coût.

2.2 Indexation et mouvement rotatif intermittents à basse vitesse

Lorsque la vitesse de rotation est relativement faible, que l'accélération et la décélération sont maîtrisées et qu'il n'y a pas d'inversions fréquentes à grande vitesse ni de chocs importants, les deux solutions peuvent fournir un mouvement rotatif stable lorsqu'elles sont correctement sélectionnées.

En termes simples :

Une charge légère, une faible vitesse, des chocs limités et des charges excentrées limitées sont des conditions dans lesquelles une plateforme rotative creuse et un actionneur rotatif harmonique peuvent tous deux être envisagés.

Cependant, même dans ces applications, le couple réel, la charge radiale, la charge axiale, le moment de renversement, le cycle de service et les exigences de positionnement doivent toujours être vérifiés avant le choix final.

3. Applications pour lesquelles une plateforme rotative creuse est généralement plus adaptée

C'est l'un des domaines dans lesquels les ingénieurs peuvent facilement faire un mauvais choix.

3.1 Charges lourdes, montages et rotation de pièces

Lorsque la station rotative doit supporter une pièce relativement lourde, un montage, un système d'outillage ou une charge excentrée, la rigidité structurelle et la capacité de charge deviennent très importantes.

Une plateforme rotative creuse intègre normalement le système de transmission à une structure porteuse rigide. Selon sa conception, elle peut supporter directement des charges radiales, des charges axiales et des moments de renversement.

Pour ce type d'application, un actionneur rotatif harmonique ne doit pas être sélectionné uniquement sur la base de son couple de sortie. La capacité de charge des roulements de sortie, les charges radiales et axiales admissibles, la rigidité torsionnelle, le moment externe, le cycle de service et la durée de vie doivent tous être pris en compte.

Pour les stations rotatives à usage intensif, une plateforme rotative creuse correctement dimensionnée peut donc constituer une solution plus appropriée.

3.2 Démarrages-arrêts fréquents, rotation avant et arrière et chocs

Certaines stations rotatives automatisées doivent accélérer et décélérer fréquemment, changer répétitivement de sens de rotation ou fonctionner sous des charges de choc externes.

Ces conditions imposent des exigences supplémentaires au système de transmission.

Les charges cycliques, la rigidité torsionnelle, les charges sur les roulements, les conditions thermiques et la durée de vie en fatigue doivent tous être pris en compte.

Une plateforme rotative creuse rigide peut être avantageuse lorsque la station rotative elle-même doit supporter directement des charges externes importantes et des forces dynamiques répétées.

Un actionneur rotatif harmonique peut également être utilisé dans des applications dynamiques s'il est correctement sélectionné et utilisé dans les conditions spécifiées. Toutefois, un faible jeu ne doit jamais être la seule raison de le sélectionner.

3.3 Applications nécessitant une rotation continue à grande vitesse

Pour les applications nécessitant une rotation continue ou une vitesse de rotation relativement élevée, le concepteur doit prendre en compte davantage que la vitesse nominale.

La gestion thermique, la vitesse des roulements, le rendement de transmission, la lubrification, la vitesse du moteur et la température de fonctionnement à long terme influent tous sur les performances finales.

Un actionneur rotatif harmonique peut fonctionner à des vitesses relativement élevées dans des applications adaptées, mais sa vitesse nominale, son comportement thermique, sa lubrification et son cycle de service doivent être évalués avec soin.

Une plateforme rotative creuse peut être plus adaptée lorsque l'application exige une rotation continue stable associée à une structure porteuse rigide.

Par conséquent, la question importante n'est pas simplement de savoir quel produit est le plus rapide. La véritable question est de savoir si l'ensemble du système rotatif peut maintenir la précision, la température, la durabilité et la stabilité requises dans les conditions de fonctionnement visées.

4. Applications pour lesquelles un actionneur rotatif harmonique est plus adapté

Il existe également des applications où la structure compacte d'un actionneur rotatif harmonique offre des avantages évidents.

4.1 Équipements extrêmement compacts et légers

Lorsque l'espace d'installation est très limité, la taille et le poids du mécanisme rotatif peuvent devenir des contraintes de conception majeures.

Un actionneur rotatif harmonique intègre le mécanisme de transmission harmonique à un moteur et à d'autres composants, offrant une solution compacte avec un rapport de réduction élevé et une densité de couple élevée.

Cela le rend adapté aux articulations robotiques, aux mécanismes de précision, aux modules d'automatisation compacts et à d'autres applications avec des exigences d'espace strictes.

Par rapport à une structure de plateforme rotative plus grande, un actionneur rotatif harmonique peut faciliter l'obtention d'un agencement mécanique compact.

4.2 Positionnement de haute précision et faible jeu

Les actionneurs rotatifs harmoniques sont largement utilisés dans les applications où un faible jeu, une grande précision de positionnement et une transmission compacte sont importants.

Les applications typiques comprennent l'assemblage de précision, les équipements optiques, les articulations de robots, les équipements pour semi-conducteurs, les systèmes d'inspection et d'autres mécanismes de mouvement de précision.

Cependant, il est important de comprendre que le jeu et la précision globale de positionnement ne sont pas exactement la même chose.

La précision finale de positionnement d'une machine est également affectée par la résolution de l'encodeur, la déformation structurelle, les caractéristiques des roulements, les tolérances d'assemblage, la commande servo, les effets thermiques et la rigidité globale de la machine.

Par conséquent, l'actionneur rotatif harmonique doit être sélectionné selon les exigences de l'ensemble du système de mouvement, plutôt qu'en comparant simplement une spécification de catalogue.

5. Plateforme rotative creuse vs actionneur rotatif harmonique : facteurs clés de sélection

Lors du choix entre les deux, ne comparez pas simplement les noms des produits ou une seule spécification individuelle.

Les conditions réelles d'application doivent être prises en compte.

Ce tableau ne constitue qu'un guide préliminaire.

Pour une conception de machine réelle, les ingénieurs doivent également vérifier le couple de sortie, la vitesse de rotation, l'accélération, la charge utile, la charge radiale, la charge axiale, le moment de renversement, le cycle de service, la durée de vie requise, les dimensions d'installation, le diamètre creux et les exigences de commande.

6. Plateforme rotative creuse ou actionneur rotatif harmonique : comment choisir ?

Pour la phase de conception initiale, vous pouvez utiliser une règle empirique simple.

Charge lourde, support direct de pièce, grande rigidité, moments externes élevés et structures de stations rotatives exigeantes : envisagez d'abord une plateforme rotative creuse.

Conception légère, installation compacte, rapport de réduction élevé, faible jeu et densité de couple élevée : envisagez d'abord un actionneur rotatif harmonique.

Cependant, ces catégories ne sont pas absolues.

Une plateforme rotative creuse haute performance peut également offrir une grande précision de positionnement, tandis qu'un actionneur rotatif harmonique correctement conçu peut être utilisé dans des applications industrielles exigeantes.

Le point important est de ne pas sélectionner une solution rotative sur la base d'un seul paramètre tel que le jeu, le couple ou la taille globale.

Évaluez plutôt l'ensemble du système mécanique et trouvez le meilleur équilibre entre :

Capacité de charge, rigidité, précision, vitesse, durabilité, espace d'installation et coût.

7. Plateformes rotatives creuses et actionneurs rotatifs harmoniques dans l'automatisation de précision

Les deux technologies peuvent être utilisées dans l'automatisation de précision, mais leurs applications idéales sont différentes.

7.1 Automatisation industrielle

Les plateformes rotatives creuses conviennent aux stations rotatives automatisées qui doivent supporter des pièces, des montages, des outillages ou des équipements d'inspection tout en maintenant un positionnement rotatif stable.

Les actionneurs rotatifs harmoniques peuvent être utilisés pour des mécanismes rotatifs compacts, des systèmes robotiques et des applications où une conception intégrée du moteur et de la transmission aide à réduire l'encombrement global de la machine.

7.2 Automatisation des semi-conducteurs et de la 3C

La fabrication de semi-conducteurs et les équipements d'automatisation 3C nécessitent souvent une grande précision de positionnement, des agencements de machines compacts, de faibles vibrations et un cheminement fiable des câbles.

Une plateforme rotative creuse peut être un bon choix lorsque le mécanisme rotatif doit supporter directement un montage ou un ensemble d'inspection relativement grand.

Un actionneur rotatif harmonique peut être plus adapté lorsque l'espace d'installation est limité et que le faible jeu, la compacité et le mouvement intégré sont importants.

7.3 Robotique

Les articulations de robots nécessitent souvent des dimensions compactes, une densité de couple élevée, un faible jeu et une commande précise du mouvement.

Pour ces applications, les actionneurs rotatifs harmoniques sont largement utilisés, car leur structure de transmission compacte peut être intégrée aux articulations de robots.

Les plateformes rotatives creuses peuvent également être utilisées dans les mécanismes de positionnement robotisés, les postes de travail rotatifs et d'autres applications où la structure de sortie doit supporter directement des charges externes.

7.4 Axes rotatifs CNC et de précision

Les axes rotatifs CNC nécessitent une combinaison de précision de positionnement, de rigidité, de capacité de charge, de vitesse et de stabilité thermique.

Une plateforme rotative creuse peut convenir aux tables rotatives et aux stations de positionnement qui doivent supporter directement des pièces et des montages.

Un actionneur rotatif harmonique peut être envisagé pour des axes et mécanismes rotatifs compacts où le faible jeu, le rapport de réduction élevé et l'intégration compacte sont importants.

8. Que doivent vérifier les ingénieurs avant de remplacer l'un par l'autre ?

Avant de remplacer une plateforme rotative creuse par un actionneur rotatif harmonique, ou de remplacer un actionneur rotatif harmonique par une plateforme rotative creuse, les ingénieurs doivent évaluer l'ensemble de la charge mécanique.

Les paramètres clés comprennent :

• Charge utile et poids du montage

• Couple de sortie requis

• Charge radiale

• Charge axiale

• Moment de renversement

• Vitesse de rotation maximale

• Vitesse de rotation continue

• Accélération et décélération

• Fréquence de rotation avant et arrière

• Cycle de service

• Précision de positionnement et répétabilité

• Rigidité torsionnelle

• Jeu

• Espace d'installation

• Diamètre creux et exigences de cheminement des câbles

• Durée de vie requise

• Température de fonctionnement et conditions thermiques

Ces paramètres déterminent si la solution alternative peut réellement satisfaire aux exigences de la machine.

Par exemple, un mécanisme rotatif portant un montage excentré peut générer un moment de renversement important même lorsque le couple de rotation requis n'est pas particulièrement élevé.

Dans ce cas, la capacité de charge des roulements de sortie et la rigidité structurelle peuvent devenir plus importantes que la simple prise en compte du couple nominal.

9. Conclusion

Les plateformes rotatives creuses et les actionneurs rotatifs harmoniques sont tous deux des solutions de mouvement rotatif de haute précision, mais ils ne sont pas automatiquement interchangeables dans toutes les applications.

Pour les charges lourdes, le support direct des pièces, une grande rigidité, des moments externes élevés et des stations rotatives exigeantes, une plateforme rotative creuse est souvent le choix le plus approprié.

Pour une installation compacte, une conception mécanique légère, un rapport de réduction élevé, un faible jeu, une densité de couple élevée et un mouvement rotatif intégré, un actionneur rotatif harmonique peut être la meilleure option.

Le bon choix dépend finalement des conditions de fonctionnement réelles de la machine.

Avant de remplacer une technologie par une autre, les ingénieurs doivent évaluer la charge utile, le couple, la vitesse, l'accélération, les charges radiales et axiales, le moment de renversement, le cycle de service, la précision de positionnement, la rigidité, la durée de vie, les contraintes d'installation et les exigences de commande.

La compréhension de ces limites d'interchangeabilité aide les concepteurs d'équipements à éviter à la fois le surdimensionnement et le sous-dimensionnement, tout en obtenant un système de mouvement rotatif de précision plus fiable et plus rentable.

Si vous avez une station rotative ou une application d'automatisation spécifique et que vous ne savez pas si une plateforme rotative creuse ou un actionneur rotatif harmonique constitue le meilleur choix, vous pouvez contacter HONPINE et fournir les exigences de base en matière de charge, de vitesse, de précision et d'installation. Notre équipe d'ingénierie peut vous aider à évaluer la solution de transmission rotative appropriée.
