Moteur DD compact pour mouvements rotatifs de précision et automatisation industrielle

Introduction : pourquoi les moteurs DD compacts deviennent importants dans l’automatisation industrielle

Alors que les équipements d’automatisation industrielle deviennent plus compacts, plus rapides et plus précis, les systèmes de mouvement rotatif sont soumis à des exigences de plus en plus élevées. Dans des applications telles que la fabrication d’électronique 3C, les équipements pour semi-conducteurs, le traitement laser, l’inspection de précision, les équipements médicaux et les machines-outils, les axes rotatifs doivent assurer un positionnement précis et une réponse dynamique rapide tout en occupant un espace d’installation limité.

Les systèmes d’entraînement rotatif traditionnels associent souvent un servomoteur à un mécanisme de transmission mécanique tel qu’un réducteur, un accouplement et des composants de montage supplémentaires. Cette architecture peut fournir un couple de sortie élevé et convient à de nombreuses applications industrielles, mais les composants de transmission supplémentaires peuvent accroître l’encombrement du système, sa complexité mécanique et l’inertie réfléchie.

Un petit moteur DD, ou moteur à entraînement direct, offre une approche différente. Au lieu de transmettre le couple moteur par un réducteur, le moteur entraîne directement la charge. Cette architecture à entraînement direct peut réduire le nombre de composants de transmission mécanique et convient particulièrement aux applications rotatives exigeant une réponse à haute vitesse, un contrôle précis du mouvement et une conception compacte de la machine.

Cependant, l’entraînement direct n’est pas toujours la meilleure solution. Lorsqu’une application exige un couple de sortie très élevé, une forte densité de couple ou un rapport de réduction important dans un ensemble compact, un actionneur servo harmonique peut offrir des avantages importants. Il est donc essentiel de comprendre les différences entre ces deux technologies lors de la sélection d’une solution de mouvement rotatif.

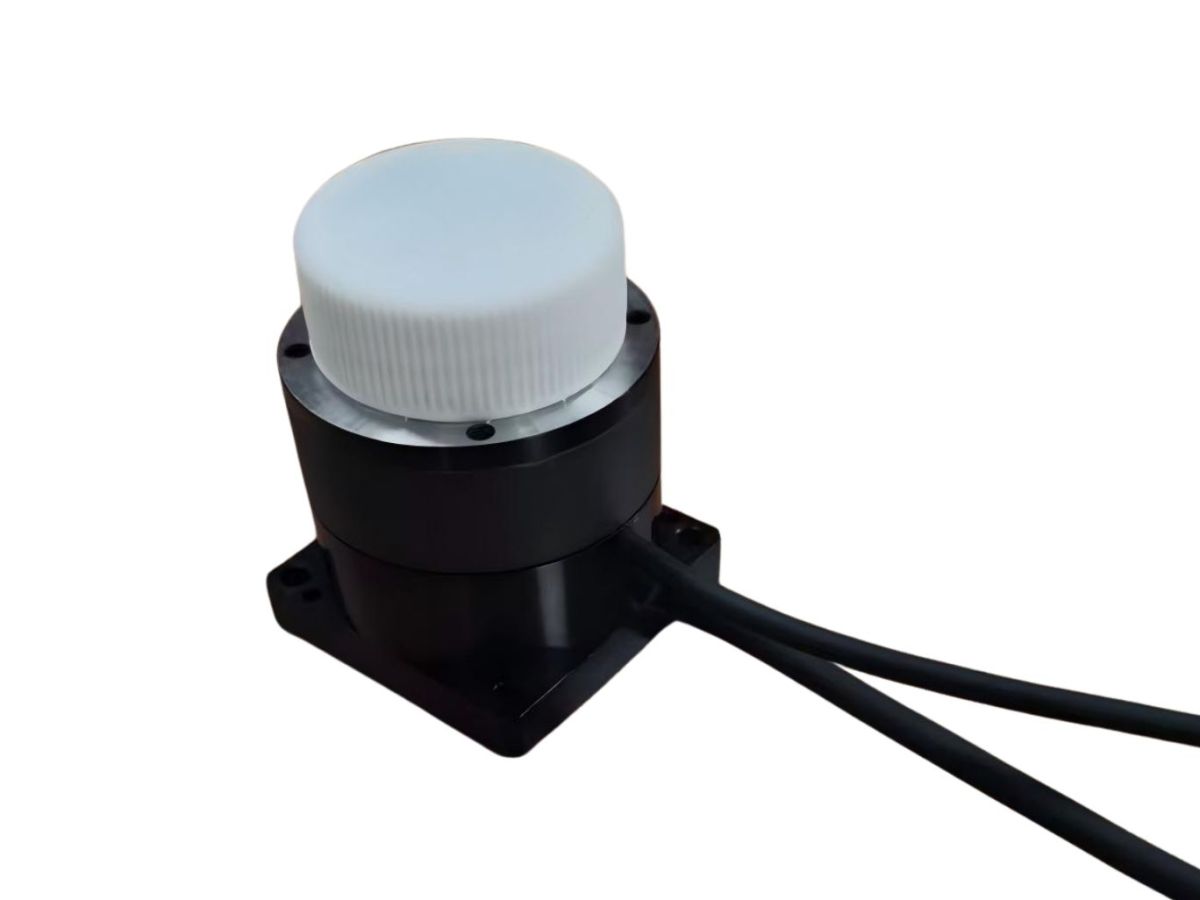

Qu’est-ce qu’un moteur DD compact ?

Un moteur DD compact est un moteur compact à entraînement direct conçu pour faire tourner une charge sans nécessiter de réducteur conventionnel entre le moteur et le mécanisme entraîné.

Contrairement à un servomoteur associé à un réducteur, la sortie d’un moteur DD peut être raccordée directement à la charge rotative. Le moteur devient ainsi une partie intégrante du système de mouvement rotatif, réduisant le nombre d’étages de transmission mécanique entre la source électromagnétique de couple et la charge finale.

Cette architecture est particulièrement utile dans les équipements d’automatisation compacts où l’espace d’installation est limité. L’espace disponible autour d’un axe rotatif peut également devoir accueillir des roulements, des encodeurs, des câbles, des montages, des composants optiques, des capteurs et d’autres mécanismes. Réduire la taille et le nombre de composants de transmission peut donc offrir davantage de liberté lors de la conception de la machine.

Selon l’architecture du système, un petit moteur DD peut être associé à un encodeur haute résolution, des roulements de précision, un variateur de moteur et un contrôleur de mouvement afin de créer un axe rotatif compact et réactif.

Pourquoi choisir un petit moteur à entraînement direct ?

Architecture compacte pour les équipements à espace restreint

L’un des principaux avantages d’un petit moteur DD réside dans son architecture mécanique directe.

Un système servo conventionnel avec réducteur nécessite un espace supplémentaire pour le réducteur, l’accouplement, la structure de montage et les composants associés. Un moteur à entraînement direct élimine le besoin d’un étage de réduction traditionnel, permettant aux ingénieurs de concevoir un mécanisme rotatif plus intégré.

Cela peut être particulièrement utile dans les équipements pour semi-conducteurs, l’automatisation 3C, les systèmes d’inspection optique, les équipements médicaux et d’autres machines où chaque millimètre d’espace d’installation peut influencer l’architecture mécanique globale.

Transmission directe du couple

Dans un système à entraînement direct, le couple moteur est transmis directement à la charge plutôt que par un mécanisme de réduction par engrenages.

Cela élimine l’engrènement entre le moteur et l’arbre de sortie et réduit le nombre de composants de transmission mécanique. Le système de mouvement peut ainsi présenter une relation plus directe entre le couple moteur et le déplacement de la charge.

Cette architecture est particulièrement attrayante pour les applications impliquant des accélérations et décélérations fréquentes, un balayage à haute vitesse, l’indexage et des variations rapides de vitesse de rotation.

Réponse dynamique élevée pour l’automatisation à haute vitesse

Sans réducteur conventionnel, un moteur DD peut fournir un chemin de couple direct entre le moteur et la charge.

Cela peut être avantageux dans les applications exigeant des accélérations, décélérations, opérations marche-arrêt rapides ou changements fréquents de sens de rotation. Une réponse dynamique élevée est particulièrement importante dans les équipements d’inspection à haute vitesse, les mécanismes de balayage, les équipements de fabrication électronique et les systèmes de positionnement de précision.

Les performances dynamiques réelles dépendent toutefois du moteur, du système d’entraînement, de l’inertie de la charge, du contrôleur, de l’encodeur, des roulements, de la rigidité mécanique et de la conception globale du système.

Mouvement rotatif de haute précision grâce à la technologie d’entraînement direct

Élimination du jeu du réducteur

Le jeu est un facteur important dans les mouvements rotatifs de précision.

Les systèmes de transmission traditionnels à engrenages peuvent introduire un jeu mécanique causé par l’espace entre les engrenages en prise. Même les réducteurs de précision exigent que les ingénieurs prennent en compte la précision de transmission, les tolérances d’assemblage, la déformation élastique et le comportement mécanique à long terme.

Un moteur DD n’utilise pas de réducteur conventionnel entre le moteur et la charge. Il n’y a donc pas de jeu d’engrènement dans le chemin de transmission à entraînement direct.

Cela ne signifie pas que chaque système à moteur DD offre automatiquement une meilleure précision de positionnement. La précision finale d’un axe rotatif dépend également de la résolution de l’encodeur, de la précision des roulements, de la rigidité mécanique, de la déformation thermique, des erreurs d’installation, des algorithmes de commande et des conditions de charge.

Le principal avantage est que l’architecture à entraînement direct supprime une source potentielle d’erreur de transmission mécanique.

Retour de position haute résolution

Le retour de position est un autre composant essentiel du mouvement rotatif de précision.

Un encodeur haute résolution peut fournir au contrôleur de mouvement des informations détaillées sur la position angulaire, permettant au système de surveiller en continu la position de l’axe rotatif et d’effectuer des corrections selon la trajectoire commandée.

Selon l’application, des encodeurs incrémentaux ou absolus peuvent être utilisés. Le retour de position absolue peut également être utile lorsque la machine doit conserver ou déterminer immédiatement la position de l’axe rotatif après une coupure d’alimentation.

La sélection de l’encodeur doit donc être envisagée avec le moteur, le variateur, le contrôleur, la structure mécanique et la précision requise du système.

Moteur couple sans carcasse pour une intégration machine flexible

Qu’est-ce qu’un moteur couple sans carcasse ?

Un moteur couple sans carcasse est un composant moteur constitué généralement du stator et du rotor, sans le carter moteur conventionnel, l’arbre et l’ensemble mécanique complet que l’on trouve dans un servomoteur standard.

Cela permet aux constructeurs de machines d’intégrer directement le moteur dans leurs propres structures mécaniques.

Par exemple, un moteur couple sans carcasse peut être intégré à un arbre rotatif sur mesure, un agencement de roulements de précision, un encodeur et une structure de machine afin de créer un axe rotatif hautement personnalisé.

Cette architecture offre une plus grande flexibilité de conception mécanique et peut être particulièrement utile lorsque les dimensions des moteurs standard ne correspondent pas aux exigences d’une machine spécialisée.

Pourquoi les moteurs sans carcasse conviennent-ils aux axes rotatifs compacts ?

Un moteur sans carcasse permet au concepteur de la machine de définir la relation mécanique entre le moteur, le roulement, l’arbre, l’encodeur et la charge.

Au lieu d’adapter la machine autour d’un carter moteur complet, les ingénieurs peuvent intégrer le moteur dans l’architecture mécanique existante.

Cela peut être utile pour les tables rotatives compactes, les articulations de robots, les équipements optiques, les machines pour semi-conducteurs, les systèmes d’inspection et d’autres applications où l’espace et l’intégration mécanique sont essentiels.

Pour les applications de moteurs DD compacts, un moteur couple sans carcasse peut ainsi constituer une base efficace pour développer un axe rotatif personnalisé à entraînement direct.

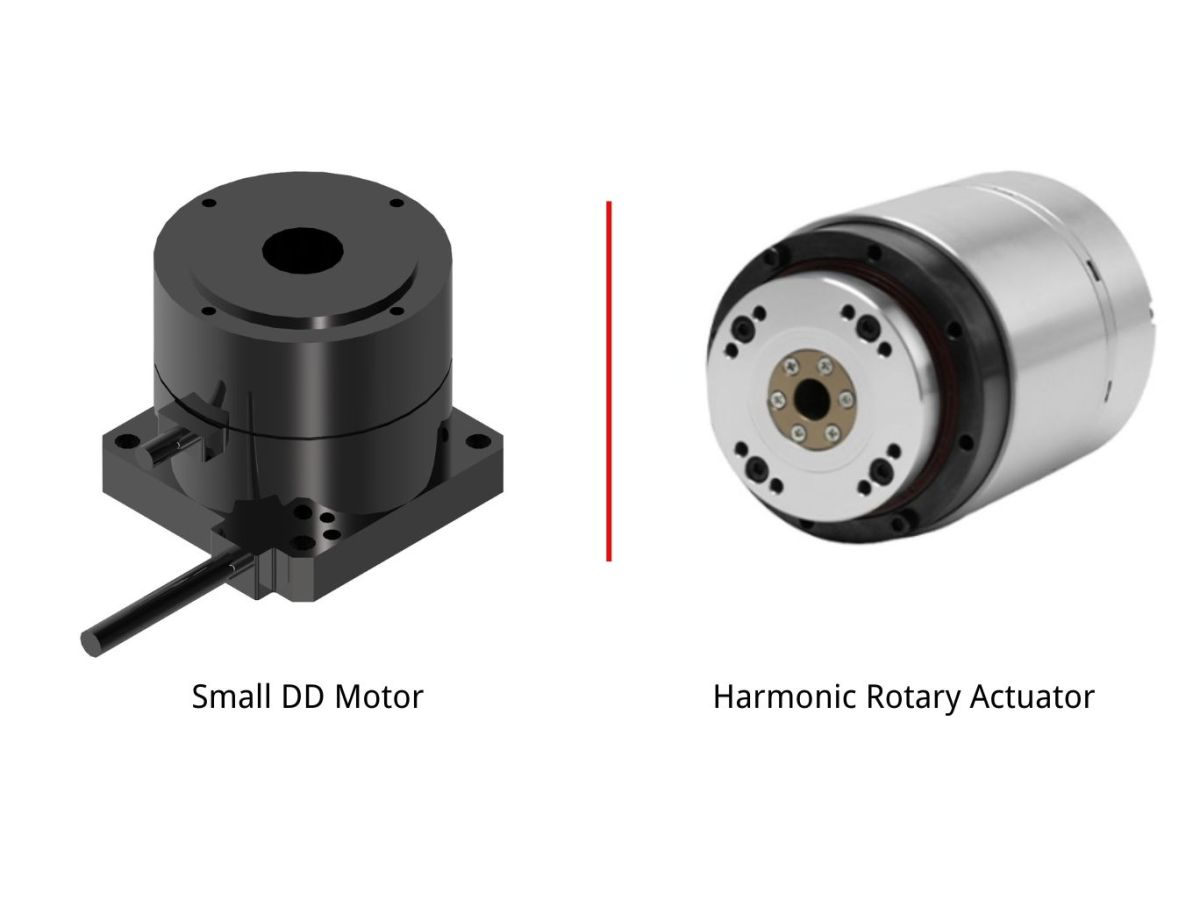

Moteur DD compact vs actionneur servo harmonique

Les moteurs DD et les actionneurs servo harmoniques peuvent tous deux être utilisés pour le mouvement rotatif de précision, mais ils emploient des architectures de transmission fondamentalement différentes.

Un moteur DD entraîne directement la charge, tandis qu’un actionneur servo harmonique associe un servomoteur à un mécanisme de réduction harmonique et à un système de retour de position. Le choix entre eux dépend principalement de la vitesse requise, du couple de sortie, de la densité de couple, de l’architecture mécanique et de l’espace d’installation disponible.

Moteur DD : entraînement direct et réponse dynamique élevée

La principale caractéristique d’un moteur DD est l’entraînement direct de la charge.

Comme il n’existe pas de réducteur conventionnel entre le moteur et la charge, le système peut obtenir un chemin de transmission de couple direct et éviter le jeu d’engrènement.

Cela rend les moteurs DD particulièrement intéressants pour les applications rotatives à haute vitesse, l’indexage rapide, les mécanismes de balayage, les équipements d’inspection de précision et les axes rotatifs où la réponse dynamique importe davantage qu’un rapport de réduction élevé.

Le compromis est que le moteur doit générer directement le couple requis par la charge. Pour une charge importante ou lourde, la taille nécessaire du moteur peut donc augmenter considérablement.

Actionneur servo harmonique : couple de sortie élevé et intégration compacte

Un actionneur servo harmonique utilise un mécanisme de réduction entre le moteur et l’arbre de sortie. Le rapport de réduction permet à l’actionneur de convertir la vitesse moteur en un couple de sortie plus élevé tout en conservant une structure mécanique compacte.

Les actionneurs servo harmoniques conviennent ainsi particulièrement aux applications exigeant un couple de sortie élevé, une forte densité de couple, des dimensions compactes et un positionnement angulaire précis.

Les actionneurs servo harmoniques sont largement utilisés pour les articulations de robots, les axes rotatifs, les systèmes de positionnement de précision et d’autres mécanismes dont la charge de sortie exige beaucoup plus de couple que le moteur ne peut fournir efficacement en entraînement direct.

Comme le moteur, le réducteur harmonique, l’encodeur et les autres composants peuvent être intégrés dans un seul ensemble actionneur, le système global peut également être plus facile à intégrer dans les équipements que si chaque composant de transmission est conçu séparément.

Comment choisir entre un moteur DD et un actionneur servo harmonique ?

La décision doit partir des exigences réelles de mouvement plutôt que d’une simple comparaison des spécifications moteur.

Si l’axe rotatif exige une vitesse de rotation élevée, des accélérations et décélérations rapides, une réponse directe du couple et un chemin de transmission simple, un moteur DD peut être un excellent candidat.

Si l’application exige un couple de sortie élevé, une forte densité de couple, une multiplication importante du couple ou une architecture compacte d’articulation robotique, un actionneur servo harmonique peut être plus approprié.

La comparaison peut être résumée autour de plusieurs paramètres d’ingénierie : les moteurs DD privilégient généralement l’entraînement direct, le fonctionnement à haute vitesse et la réponse dynamique, tandis que les actionneurs servo harmoniques privilégient le couple de sortie, la densité de couple, la capacité de réduction et une architecture mécanique intégrée.

Aucune des deux technologies n’est universellement supérieure. Le choix approprié dépend de la charge, de la vitesse, de l’inertie, de l’espace, de la précision, du cycle de service et des exigences mécaniques de l’application.

Sélection des moteurs DD et actionneurs servo harmoniques selon l’application

Axes rotatifs de précision à haute vitesse

Pour les axes rotatifs nécessitant une vitesse de rotation élevée, une accélération rapide et des changements fréquents de mouvement, un moteur DD peut fournir une architecture d’entraînement directe et réactive.

Les applications peuvent inclure les systèmes de balayage, les plateformes d’inspection, les mécanismes d’indexage à haute vitesse et certains systèmes de fabrication de semi-conducteurs.

Axes rotatifs compacts à couple élevé

Lorsque l’axe rotatif doit générer un couple de sortie élevé tout en conservant une structure globale compacte, un actionneur servo harmonique peut être une meilleure solution.

Le mécanisme de réduction permet au moteur de fonctionner à une vitesse de rotation plus élevée tout en produisant un couple supérieur sur l’arbre de sortie. Cette architecture est particulièrement utile lorsque l’espace d’installation est limité mais que l’exigence de couple de charge est relativement élevée.

Applications d’articulations de robots

Les articulations de robots nécessitent souvent une combinaison de couple élevé, de dimensions compactes, de retour de position, de rigidité mécanique et de mouvement contrôlé.

Pour de nombreuses applications d’articulations robotiques, un actionneur servo harmonique offre une architecture intégrée pratique, car le moteur, le réducteur, l’encodeur et les autres composants peuvent être regroupés.

Les moteurs DD peuvent également être utilisés dans les articulations de robots lorsque l’entraînement direct, le mouvement à haute vitesse ou des caractéristiques dynamiques spécifiques sont plus importants et que le couple requis au niveau de l’articulation peut être obtenu sans réduction mécanique.

Équipements d’inspection de précision et pour semi-conducteurs

Les équipements pour semi-conducteurs et d’inspection de précision nécessitent souvent des mécanismes rotatifs compacts avec un positionnement angulaire contrôlé et des performances de mouvement stables.

Les moteurs DD sont bien adaptés aux applications de balayage et de positionnement à haute vitesse où l’entraînement direct et la réponse dynamique sont importants.

Les actionneurs servo harmoniques peuvent être envisagés lorsque le mécanisme rotatif exige un couple de sortie plus élevé ou lorsque l’actionneur doit fournir une solution d’entraînement hautement intégrée dans un espace d’installation limité.

Applications des petits moteurs à entraînement direct dans l’automatisation industrielle

Fabrication d’électronique 3C

Les équipements de fabrication 3C requièrent généralement des structures mécaniques compactes, une vitesse de production élevée et des mouvements répétables.

Les petits moteurs DD peuvent être utilisés pour le positionnement de composants électroniques, l’indexage rotatif, l’inspection, l’assemblage et d’autres mécanismes automatisés nécessitant un mouvement rotatif rapide et précis.

L’architecture à entraînement direct peut aider à réduire les composants de transmission et à simplifier la structure mécanique des équipements compacts.

Équipements de fabrication de semi-conducteurs

Les équipements pour semi-conducteurs associent souvent une grande précision à des exigences strictes en matière de taille, de stabilité et de contrôle du mouvement.

Des mécanismes rotatifs peuvent être présents dans la manipulation de wafers, l’inspection, le positionnement, les systèmes optiques et d’autres procédés de semi-conducteurs.

Un petit moteur DD peut fournir une solution compacte à entraînement direct pour les applications nécessitant un mouvement rotatif à haute vitesse et un positionnement réactif.

Systèmes de traitement laser

La découpe laser, le soudage laser, le marquage laser et d’autres systèmes de traitement laser peuvent utiliser des axes rotatifs pour le positionnement des pièces, le réglage angulaire, le balayage ou les mouvements coordonnés.

Un moteur DD peut être utilisé lorsque les mouvements angulaires rapides et le contrôle direct du couple sont importants.

Le moteur peut également être associé à un encodeur et à un contrôleur de mouvement afin de créer un système de mouvement rotatif en boucle fermée.

Machines-outils et tables rotatives de précision

Les tables rotatives de précision et les axes rotatifs de machines-outils exigent un mouvement stable dans différentes conditions de vitesse et de charge.

Les moteurs DD peuvent être utilisés dans les tables rotatives, les mécanismes d’indexage, les stations d’inspection et d’autres systèmes rotatifs où la réponse à haute vitesse et l’entraînement direct sont importants.

Pour les applications nécessitant un couple de sortie très élevé ou une multiplication substantielle du couple, un actionneur à engrenages peut offrir une architecture plus appropriée.

Équipements médicaux et optiques

Les équipements médicaux et optiques nécessitent souvent des mécanismes rotatifs compacts et contrôlés.

Les exemples comprennent le positionnement optique, le réglage de lentilles, la rotation d’échantillons, les plateformes d’inspection et les mécanismes de balayage de précision.

Les petits moteurs DD peuvent fournir un mouvement rotatif direct tout en permettant aux fabricants d’équipements d’optimiser le moteur, les roulements, l’encodeur et la structure mécanique pour l’application spécifique.

Comment sélectionner le bon moteur DD compact ?

Calculer les exigences de couple continu et de pointe

La première étape de la sélection d’un moteur DD consiste à déterminer le couple réellement requis par la charge.

Le couple continu détermine si le moteur peut fonctionner sous la charge requise pendant une période prolongée, tandis que le couple de pointe est lié aux conditions d’accélération, de décélération, de démarrage, d’arrêt et de charge transitoire.

Un moteur ne doit pas être sélectionné uniquement selon son couple de pointe. Le point de fonctionnement continu et les limites thermiques doivent également être pris en compte.

Évaluer l’inertie de la charge

L’inertie de la charge est l’un des paramètres les plus importants dans la sélection d’un moteur à entraînement direct.

Une charge à forte inertie exige un couple plus important lors de l’accélération et de la décélération. Cela est particulièrement important pour les tables rotatives, les montages, les charges de grand diamètre et les mécanismes qui changent fréquemment de vitesse ou de direction.

L’accélération, la décélération, le profil de mouvement et le temps de cycle requis doivent donc être considérés avec l’inertie de la charge.

Vérifier la courbe couple-vitesse

Le couple et la vitesse du moteur sont étroitement liés.

Au lieu de sélectionner un moteur uniquement selon son couple nominal, les ingénieurs doivent évaluer la courbe couple-vitesse à la vitesse réelle de fonctionnement.

Pour les applications à haute vitesse, des facteurs tels que la tension d’alimentation, la force contre-électromotrice, la conception de l’enroulement, la capacité du variateur et les limites thermiques doivent également être pris en compte.

Prendre en compte les exigences d’encodeur et de retour de position

La sélection de l’encodeur doit être fondée sur les performances de contrôle du mouvement requises.

Un encodeur haute résolution fournit un retour de position plus détaillé, mais la résolution de l’encodeur ne doit pas être confondue avec la précision finale de positionnement de la machine.

La rigidité mécanique, la précision des roulements, la déformation thermique, la tolérance d’installation, les algorithmes de commande, les vibrations et les conditions de charge peuvent tous affecter la précision finale du système.

Prendre en compte la gestion thermique

La gestion thermique devient particulièrement importante lorsqu’un moteur DD compact doit produire un couple continu élevé.

La structure d’installation du moteur, le chemin de dissipation thermique, la température ambiante, le cycle de service et l’élévation de température admissible doivent tous être évalués.

Pour les équipements compacts, les ingénieurs peuvent devoir équilibrer la taille du moteur, le couple de sortie, la vitesse de fonctionnement et la capacité de dissipation thermique.

Erreurs courantes lors de la sélection d’un moteur DD compact

Choisir un moteur uniquement selon ses dimensions physiques

Un moteur plus petit n’est pas nécessairement le moteur adapté à une application.

Sélectionner un moteur uniquement selon son diamètre extérieur ou sa longueur, en négligeant le couple, la vitesse, l’inertie de la charge et le cycle de service, peut entraîner des performances système insuffisantes.

Le processus de sélection doit commencer par le profil de mouvement réel et les exigences de charge.

Ne considérer que le couple de pointe

Le couple de pointe représente généralement une capacité à court terme plutôt que des performances de fonctionnement continu.

Si la machine doit fonctionner en continu, le couple nominal continu et les performances thermiques peuvent être plus importants que le couple de pointe.

Les conditions de fonctionnement continu et dynamique doivent donc toutes deux être analysées.

Négliger l’inertie de la charge

Si l’inertie de la charge n’est pas correctement évaluée, un moteur peut sembler disposer d’un couple suffisant tout en ne parvenant pas à atteindre l’accélération ou la décélération requise.

Cela est particulièrement important pour les grandes tables rotatives, les montages et les charges à forte inertie.

Supposer que la résolution de l’encodeur équivaut à la précision de la machine

La résolution de l’encodeur n’est qu’une partie d’un système de contrôle du mouvement.

Un encodeur haute résolution peut fournir un retour de position détaillé, mais la déformation mécanique, les vibrations, la précision des roulements, les erreurs d’installation et les effets thermiques peuvent toujours limiter la précision réelle de la machine.

L’ensemble du système de mouvement doit donc être évalué lors de la détermination des performances de positionnement.

Sélectionner le moteur sans considérer le système de mouvement complet

Un moteur DD ne fonctionne pas indépendamment.

Le moteur, le variateur, l’encodeur, le contrôleur, les roulements, la structure mécanique et la charge doivent fonctionner ensemble comme un seul système de mouvement.

Pour cette raison, la sélection du moteur doit prendre en compte la compatibilité électrique, les exigences de retour, le protocole de commande, l’installation mécanique, les caractéristiques de charge et les conditions thermiques.

Tendances futures de la technologie des petits moteurs à entraînement direct

Alors que les équipements d’automatisation industrielle évoluent vers des architectures de machines plus compactes, des vitesses de production plus élevées et des systèmes de mouvement davantage intégrés, la technologie compacte à entraînement direct devrait devenir de plus en plus importante.

Les futurs petits moteurs DD pourraient privilégier une densité de couple plus élevée, de meilleures performances thermiques, un retour de plus haute résolution, une intégration mécanique plus flexible et une intégration système accrue.

Les moteurs couple sans carcasse pourraient également être de plus en plus associés à des encodeurs absolus, des variateurs de moteur intégrés et des contrôleurs de mouvement avancés pour créer des systèmes d’entraînement rotatif compacts.

Parallèlement, la technologie d’entraînement direct continuera de coexister avec les technologies d’actionneurs à réducteur telles que les actionneurs servo harmoniques. Au lieu de remplacer les actionneurs à réduction dans toutes les applications, les moteurs DD et les actionneurs harmoniques continueront de répondre à des exigences de mouvement différentes.

Pour les constructeurs de machines, l’élément clé n’est donc pas simplement de sélectionner le plus petit moteur, mais de concevoir le moteur, le système de retour, le contrôleur, les roulements et la structure mécanique comme un système complet de mouvement rotatif.

FAQ sur les moteurs DD compacts

Qu’est-ce qu’un moteur DD compact ?

Un moteur DD compact est un moteur compact à entraînement direct qui se raccorde directement à la charge rotative sans utiliser de réducteur conventionnel.

Il convient particulièrement aux applications exigeant des structures mécaniques compactes, une rotation à haute vitesse, une réponse dynamique rapide et un contrôle précis du mouvement rotatif.

Quelle est la différence entre un moteur DD et un servomoteur ?

Un moteur DD entraîne directement la charge, tandis qu’un servomoteur conventionnel peut être associé à un réducteur ou à un autre mécanisme de transmission pour obtenir le couple et la vitesse de sortie requis.

Les moteurs DD sont généralement plus intéressants pour les applications à entraînement direct et haute vitesse, tandis que les systèmes servo dotés de mécanismes de réduction peuvent être plus adaptés lorsqu’un couple de sortie élevé ou une multiplication du couple est nécessaire.

Un moteur DD est-il plus précis qu’un moteur à réducteur ?

Pas nécessairement.

Un moteur DD élimine le jeu d’engrènement du chemin de transmission, ce qui peut être avantageux pour les mouvements de précision. Toutefois, la précision finale de la machine dépend également de l’encodeur, du système de roulements, de la rigidité mécanique, de la précision d’installation, de l’algorithme de commande, des effets thermiques et des conditions de charge.

Le système de mouvement complet doit donc être évalué plutôt que de comparer uniquement les types de moteurs.

Quelle est la différence entre un moteur DD et un actionneur servo harmonique ?

Un moteur DD entraîne directement la charge, tandis qu’un actionneur servo harmonique utilise un mécanisme de réduction harmonique entre le moteur et la sortie.

Les moteurs DD conviennent généralement mieux aux applications privilégiant la haute vitesse, la transmission directe du couple et la réponse dynamique.

Les actionneurs servo harmoniques conviennent généralement mieux aux applications exigeant un couple de sortie élevé, une forte densité de couple, une réduction compacte et une action rotative intégrée.

Les petits moteurs DD conviennent-ils à la fabrication 3C ?

Oui.

Les petits moteurs DD peuvent être utilisés pour le positionnement de composants électroniques, l’inspection, l’indexage rotatif, les équipements d’assemblage et d’autres applications d’automatisation 3C où des dimensions compactes et un mouvement rotatif réactif sont importants.

Les petits moteurs DD peuvent-ils être utilisés dans les équipements pour semi-conducteurs ?

Oui.

Les petits moteurs DD peuvent être utilisés pour l’inspection de semi-conducteurs, le positionnement, la manipulation de wafers, les systèmes optiques, les mécanismes de balayage et d’autres applications de mouvement rotatif.

Le moteur spécifique doit être sélectionné selon le couple, la vitesse, l’inertie de la charge, les exigences d’encodeur, les conditions environnementales et l’architecture complète de la machine.

Qu’est-ce qu’un moteur couple sans carcasse ?

Un moteur couple sans carcasse est un composant moteur qui comprend généralement le stator et le rotor sans carter moteur conventionnel ni ensemble d’arbre complet.

Il permet aux constructeurs de machines d’intégrer directement le moteur dans leurs propres structures mécaniques, ce qui le rend adapté aux axes rotatifs personnalisés, aux articulations de robots, aux tables de précision et aux équipements d’automatisation compacts.

Quand choisir un petit moteur DD plutôt qu’un actionneur servo harmonique ?

Choisissez un petit moteur DD lorsque l’application privilégie une vitesse de rotation élevée, des accélérations et décélérations rapides, l’entraînement direct et une réponse dynamique élevée.

Choisissez un actionneur servo harmonique lorsque l’application exige un couple de sortie plus élevé, une forte densité de couple, une capacité de réduction et une structure d’actionneur compacte et intégrée.

La décision finale doit être fondée sur les exigences réelles de couple, de vitesse, d’inertie, de précision, de cycle de service et d’installation.

Comment choisir le bon moteur compact à entraînement direct ?

Commencez par calculer le couple continu requis, le couple de pointe, la vitesse de fonctionnement, l’inertie de la charge, l’accélération, la décélération et le cycle de service.

Évaluez ensuite la courbe couple-vitesse, les exigences d’encodeur, les conditions thermiques, l’installation mécanique, la compatibilité du variateur et l’architecture globale de contrôle du mouvement.

Pour les applications exigeantes, le moteur doit être évalué avec le système mécanique et de commande complet, plutôt que sélectionné uniquement selon les spécifications du moteur.

Conclusion

Les moteurs DD compacts offrent une approche compacte et directe du mouvement rotatif de précision dans l’automatisation industrielle.

En éliminant le réducteur conventionnel, un moteur DD peut fournir un chemin de transmission de couple direct, éviter le jeu d’engrènement et offrir un mouvement rotatif réactif. Ces caractéristiques rendent les petits moteurs à entraînement direct intéressants pour l’inspection à haute vitesse, la fabrication 3C, les équipements pour semi-conducteurs, le traitement laser, les tables rotatives de précision, les systèmes optiques et d’autres applications d’automatisation à espace restreint.

Toutefois, l’entraînement direct n’est pas la solution idéale pour chaque axe rotatif. Lorsqu’une application exige un couple de sortie élevé, une forte densité de couple, une multiplication importante du couple ou une articulation robotique hautement intégrée, un actionneur servo harmonique peut offrir des avantages significatifs.

Le bon choix doit donc être fondé sur les exigences complètes de mouvement plutôt que sur une simple comparaison de la taille du moteur ou du couple nominal.

Pour les constructeurs de machines, l’essentiel est d’adapter l’architecture d’entraînement à l’application : moteurs DD pour l’entraînement direct, la haute vitesse et la réponse dynamique ; actionneurs servo harmoniques pour un mouvement rotatif compact à couple élevé et à forte densité de couple.

En évaluant ensemble le couple, la vitesse, l’inertie, le retour de l’encodeur, la rigidité mécanique, les performances thermiques et l’espace d’installation, les ingénieurs peuvent sélectionner une architecture d’entraînement rotatif offrant le bon équilibre entre précision, réactivité, compacité et intégration système.
