Comment améliorer le rendement des transmissions harmoniques dans les systèmes de mouvement de précision ?

Introduction

La technologie des réducteurs harmoniques est largement utilisée dans les articulations robotiques, les axes rotatifs CNC, les équipements pour semi-conducteurs, les dispositifs médicaux, les systèmes de positionnement de précision et l'automatisation industrielle, car elle combine un rapport de réduction élevé, un faible jeu, des dimensions compactes, une densité de couple élevée et une transmission de mouvement précise. Cependant, lors de l'évaluation d'un réducteur harmonique pour un système de mouvement de précision, le rendement de transmission ne doit pas être considéré comme une spécification isolée. Le rendement réel du système dépend de l'interaction du réducteur harmonique avec le moteur, la charge, le rapport de réduction, la vitesse de fonctionnement, la lubrification, les conditions thermiques et le profil de mouvement.

Cette distinction prend une importance croissante à mesure que les équipements d'automatisation évoluent vers des performances dynamiques supérieures et des architectures mécaniques plus compactes. Un variateur harmonique doté d'un rendement adéquat peut néanmoins présenter de faibles performances globales si le moteur est mal dimensionné, si le rapport de réduction n'est pas adapté à la vitesse de sortie requise ou si l'actionneur fonctionne en continu dans des conditions générant une chaleur excessive. À l'inverse, un variateur harmonique et un moteur correctement adaptés peuvent assurer une transmission de couple stable tout en permettant au système de mouvement complet de fonctionner dans une plage de rendement plus favorable.

C’est pourquoi l’amélioration du rendement des réducteurs harmoniques ne doit pas être considérée comme un simple problème d’optimisation de la boîte de vitesses. Il est préférable de l’appréhender comme un problème d’ingénierie système global impliquant la transmission mécanique, les performances du moteur, la stratégie de commande, la gestion thermique et le cycle de service réel de la machine.

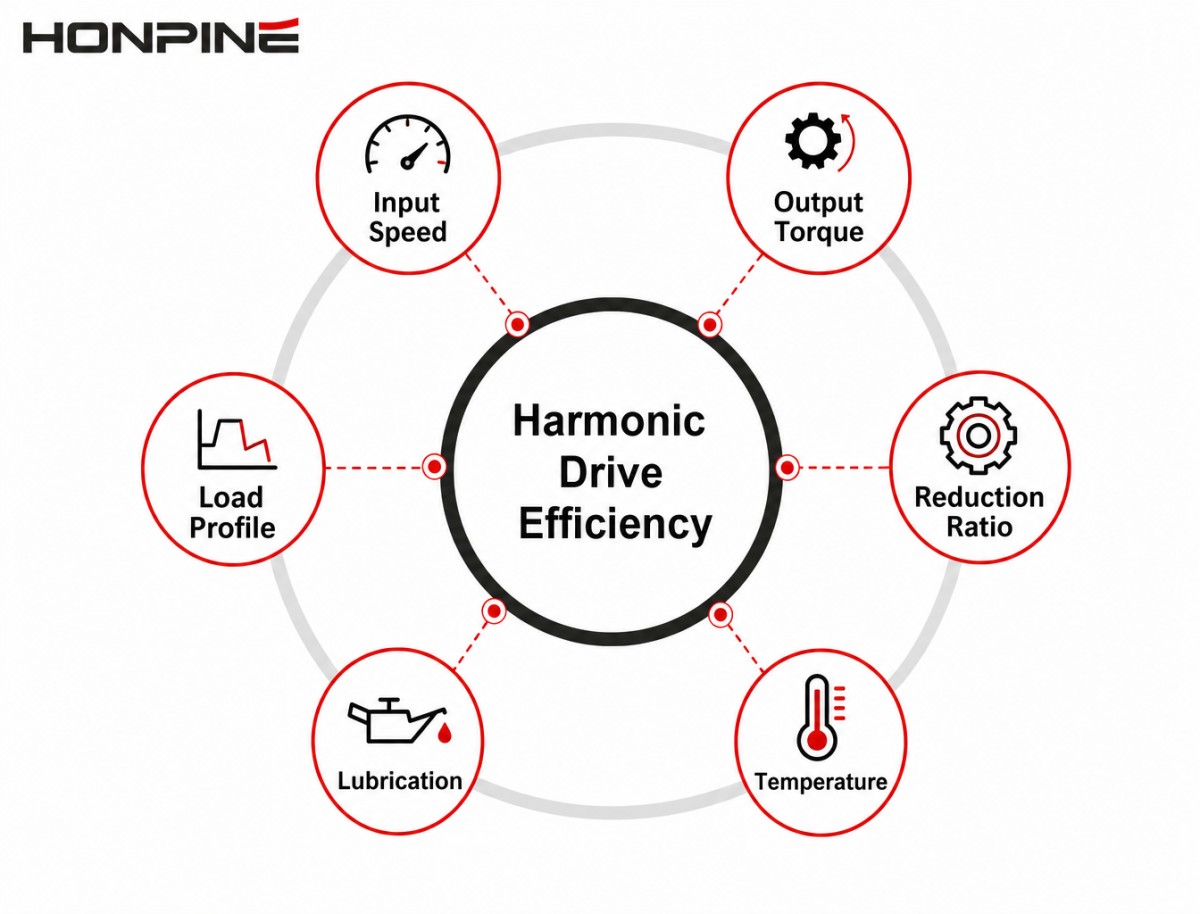

Qu’est-ce qui détermine réellement l’efficacité d’un entraînement harmonique ?

Le rendement d'un réducteur harmonique dépend de la manière dont la puissance mécanique est transmise. Contrairement à un simple train d'engrenages rigides, un réducteur harmonique repose sur la déformation élastique contrôlée de ses éléments de transmission et sur l'engrènement continu des principaux composants. Le frottement, la déformation, les pertes dans les paliers, la résistance à la lubrification et d'autres effets mécaniques absorbent une partie de l'énergie d'entrée avant qu'elle n'atteigne la sortie.

Cela signifie que le rendement observé dans une application réelle peut varier en fonction des conditions de fonctionnement. La vitesse d'entrée, le couple de sortie, le rapport de réduction, la température, l'état de lubrification et le profil de charge influencent tous le comportement de la transmission. Par conséquent, les ingénieurs doivent faire preuve de prudence lorsqu'ils comparent les rendements des réducteurs harmoniques de différents produits ou dans différentes conditions de fonctionnement. Une valeur mesurée dans des conditions de vitesse et de charge données ne représente pas nécessairement le rendement qui sera atteint dans une articulation robotique ou une machine industrielle réelle.

Le rapport de réduction est particulièrement important car il détermine la relation entre la vitesse du moteur et la vitesse de sortie. Un rapport de réduction élevé permet à un moteur relativement petit de générer un couple de sortie important, ce qui explique en partie l'utilité des variateurs harmoniques dans les articulations robotiques. Cependant, un rapport de réduction trop élevé peut contraindre le moteur à fonctionner à une vitesse d'entrée supérieure à celle nécessaire lorsque l'application requiert une vitesse de sortie relativement élevée. À l'inverse, un rapport de réduction trop faible peut nécessiter un moteur plus puissant pour atteindre le couple de sortie requis. Le rapport optimal est donc celui qui permet au moteur et au variateur harmonique de fonctionner dans une plage de couple-vitesse appropriée, tout en satisfaisant aux exigences dynamiques de l'application.

La charge et la vitesse de fonctionnement doivent être évaluées conjointement. Un variateur harmonique fonctionnant en continu à haute vitesse et sous forte charge peut générer beaucoup plus de chaleur qu'un variateur fonctionnant par intermittence à vitesse modérée. Si la température résultante devient excessive, le comportement du lubrifiant, les performances des roulements, la température du moteur et la fiabilité à long terme peuvent être affectés. Par conséquent, le rendement d'un variateur harmonique doit toujours être évalué dans les conditions réelles de fonctionnement de la machine et non uniquement selon des spécifications nominales.

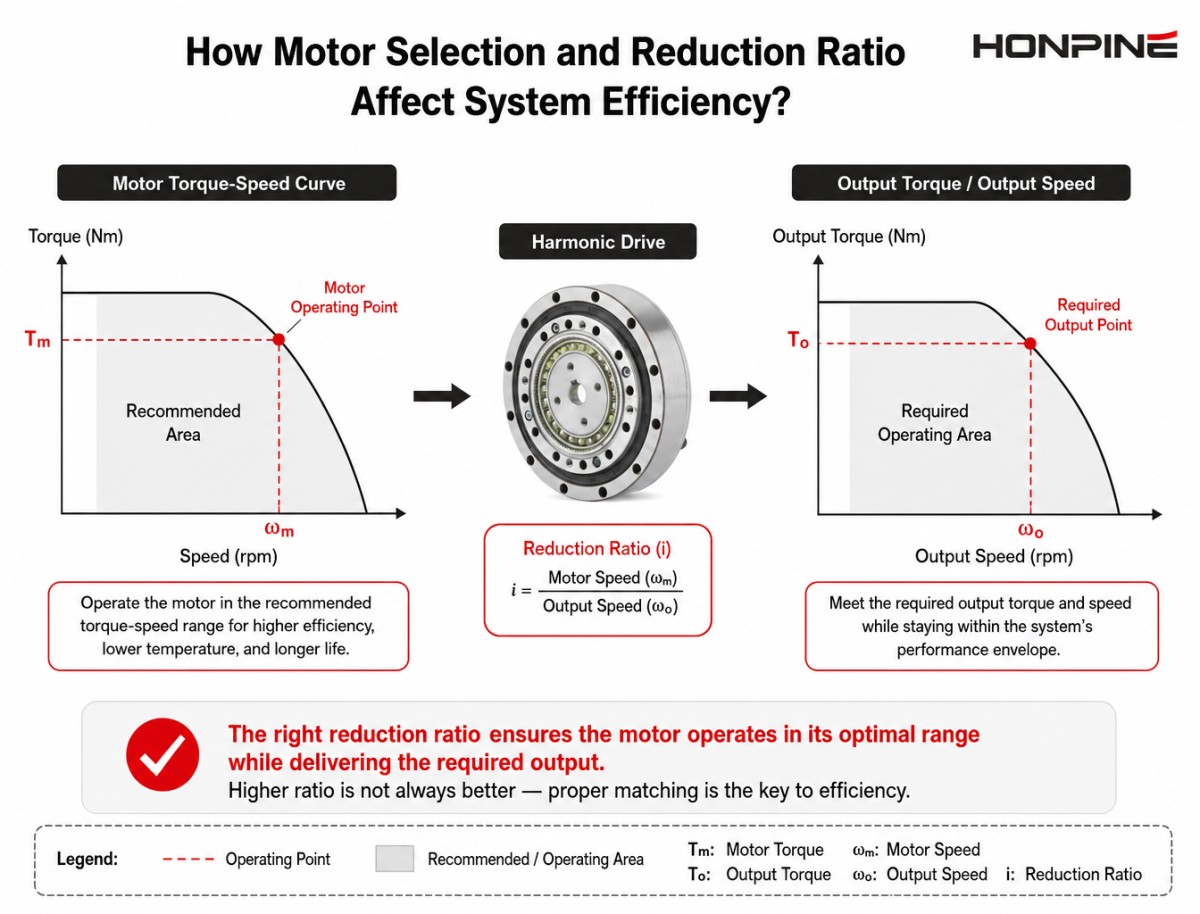

Comment le choix du moteur et le rapport de réduction influencent-ils l'efficacité du système ?

L'un des facteurs les plus importants pour améliorer le rendement d'un variateur harmonique est la relation entre le moteur et le réducteur. Un variateur harmonique ne génère pas d'énergie par lui-même ; il transforme le couple et la vitesse fournis par le moteur en mouvement de sortie requis. Si le moteur est mal adapté au rapport de réduction, le système peut consommer de l'énergie inutilement, même si le variateur harmonique fonctionne correctement.

Prenons l'exemple d'une articulation robotique nécessitant un couple de sortie élevé mais une vitesse de sortie relativement faible. Un rapport de réduction approprié permet au moteur de fonctionner à une vitesse plus élevée, où il génère efficacement le couple requis, tandis que le réducteur harmonique convertit ce couple en un mouvement de sortie à vitesse réduite et couple plus élevé. Si ce rapport est choisi sans tenir compte des caractéristiques couple-vitesse du moteur, ce dernier risque de fonctionner la majeure partie du temps dans une zone de performance moins favorable.

Le même principe s'applique à l'accélération et à la décélération. Un bras robotisé lourd ou une table rotative peuvent nécessiter un couple nettement supérieur en accélération qu'en rotation à régime permanent. Si le moteur et le variateur harmonique sont choisis uniquement en fonction du couple continu, l'actionneur risque de subir une surcharge thermique lors de cycles d'accélération répétés, même si la charge moyenne semble acceptable.

C’est pourquoi les ingénieurs doivent évaluer la relation complète entre le couple moteur, la vitesse du moteur, le rapport de réduction, le couple de sortie, la vitesse de sortie, l’inertie de la charge, l’accélération et le rapport cyclique. Cette approche offre une base bien plus réaliste pour améliorer le rendement du système que la simple comparaison des pourcentages de rendement des boîtes de vitesses.

Pourquoi l'inertie de la charge est-elle importante pour optimiser le rendement d'un variateur harmonique ?

L'inertie de la charge est un autre facteur qui peut influencer considérablement la consommation d'énergie réelle d'un système de mouvement de précision.

Une pièce de grande taille, une table rotative, un bras robotisé ou un dispositif de positionnement peut nécessiter un couple relativement faible une fois en rotation à vitesse constante, mais un couple nettement supérieur lors des phases d'accélération ou de décélération. Le couple supplémentaire requis pour modifier l'état de rotation de la charge est directement lié à son inertie et à l'accélération angulaire nécessaire.

Ceci est particulièrement pertinent pour les plateaux rotatifs CNC et les articulations robotisées. Une pièce lourde peut nécessiter une rotation à travers plusieurs positions angulaires au cours d'un cycle d'usinage. Si le mécanisme accélère, s'arrête et inverse son sens de rotation de manière répétée, le moteur doit constamment compenser les effets dynamiques de l'inertie de la charge.

Par conséquent, le choix d'un variateur harmonique ne doit pas se fonder uniquement sur la charge statique maximale. Les ingénieurs doivent analyser le profil de mouvement complet, incluant le temps d'accélération, le temps de décélération, la fréquence de positionnement, le couple maximal, le couple continu et le rapport d'inertie entre le moteur et la charge.

Un système correctement adapté permet de réduire les charges inutiles sur le moteur et d'éviter les contraintes thermiques excessives. Dans les applications à mouvements très dynamiques, cela peut avoir une influence plus importante sur l'efficacité pratique du système que de se concentrer uniquement sur le rendement du réducteur.

Pourquoi la gestion thermique est-elle essentielle à l'efficacité des variateurs harmoniques ?

L'efficacité mécanique et les performances thermiques sont étroitement liées.

Toute transmission engendre des pertes mécaniques, et l'énergie associée à ces pertes est finalement convertie en chaleur. Parallèlement, le moteur et l'électronique de commande génèrent leur propre chaleur. Lorsque la machine fonctionne en continu, ces sources de chaleur s'accumulent et doivent être évacuées par le carter de l'actionneur et la structure environnante de la machine.

Pour un système de mouvement de précision fonctionnant plusieurs heures par jour, cela peut être gérable. Cependant, pour les équipements industriels fonctionnant en continu ou quasiment 24 h/24 et 7 j/7, la gestion thermique devient beaucoup plus importante.

Une température excessive peut affecter les propriétés du lubrifiant, les performances des roulements, la température des enroulements du moteur, la stabilité de l'encodeur et la fiabilité à long terme de l'actionneur. De plus, les variations de température peuvent influencer les jeux mécaniques et le comportement des composants de transmission de précision.

Par conséquent, l'amélioration du rendement des entraînements harmoniques doit également impliquer l'évaluation du chemin thermique complet depuis le moteur et la transmission harmonique à travers le boîtier de l'actionneur et dans la structure de la machine environnante.

Un système de mouvement efficace ne se limite pas à un système présentant de faibles pertes mécaniques en laboratoire. Il doit également maintenir des performances stables dans les conditions thermiques réelles d'un fonctionnement industriel continu.

Pourquoi les actionneurs harmoniques intégrés changent-ils la donne en matière d'efficacité ?

À ce stade, il est important de faire la distinction entre le rendement de l'entraînement harmonique et le rendement global de l'actionneur.

Une articulation robotique classique peut comprendre un servomoteur, un réducteur harmonique, un codeur, un accouplement, un frein, un système d'entraînement, un boîtier et plusieurs interfaces électriques et mécaniques. Chaque composant a ses propres exigences de conception, et le système final doit les prendre en compte toutes.

Un actionneur harmonique intégré adopte une approche différente en combinant plusieurs de ces composants en une seule unité de mouvement. Selon l'architecture de l'actionneur, le moteur, la transmission harmonique, l'encodeur, le frein et l'électronique de commande peuvent être intégrés dans un boîtier compact.

L'objectif de cette intégration n'est pas de prétendre que la transmission harmonique devient soudainement sans pertes. Les pertes mécaniques inhérentes à la transmission harmonique persistent. En revanche, l'avantage réside dans la possibilité de concevoir et d'adapter l'actionneur complet comme un système unifié.

Cela permet de réduire les interfaces mécaniques superflues, de simplifier l'installation, de raccourcir la chaîne de transmission externe, de simplifier le câblage et de sélectionner le moteur et la transmission harmonique de manière optimale. Pour les applications robotiques, la réduction de la taille et du poids des actionneurs contribue également à diminuer l'inertie et la charge dynamique du robot.

C’est pourquoi un actionneur harmonique doit être évalué dans une perspective plus large que la seule efficacité de transmission du mécanisme harmonique.

Comment l'intégration d'actionneurs harmoniques peut-elle améliorer l'efficacité au niveau du système ?

L'intégration d'un moteur et d'un variateur harmonique peut influencer le rendement de plusieurs manières.

Premièrement, elle réduit le nombre de liaisons mécaniques externes. Une configuration traditionnelle peut nécessiter un moteur, un accouplement, un réducteur, des composants d'arbre supplémentaires et des structures mécaniques de support. Chaque interface supplémentaire accroît la complexité de l'assemblage et peut engendrer des contraintes d'alignement, des frottements ou une flexibilité mécanique.

Un actionneur harmonique intégré permet de combiner ces fonctions au sein d'une seule unité structurelle. Bien que cela n'élimine pas toutes les pertes mécaniques, cela peut réduire le nombre de composants à prendre en compte lors de l'optimisation de l'architecture de mouvement.

Deuxièmement, l'intégration rend l'adaptation moteur-réducteur plus importante et potentiellement plus efficace. Au lieu de choisir un moteur et un réducteur indépendamment, l'actionneur peut être conçu en fonction du couple de sortie, de la vitesse, de l'inertie et du rapport cyclique réels requis par l'application.

Troisièmement, l'intégration d'un codeur peut améliorer l'architecture de rétroaction. Pour les applications de mouvement de haute précision, les rétroactions côté moteur et côté sortie fournissent des informations différentes. Un codeur absolu côté sortie peut mesurer la position réelle de la sortie de l'actionneur, permettant ainsi au système de commande de compenser plus efficacement les erreurs de mouvement au sein du système de transmission complet.

Ces avantages démontrent pourquoi l'efficacité globale d'un système ne doit pas se réduire à un seul coefficient de rendement de boîte de vitesses. Dans de nombreuses applications robotiques, l'efficacité de l'actionneur complet dépend de l'intégration mécanique, des conditions de fonctionnement du moteur, des performances de la commande, du comportement thermique et des caractéristiques de la charge.

Pourquoi le poids de l'actionneur peut-il également influencer la consommation d'énergie du robot ?

La relation entre l'efficacité des actionneurs et la consommation d'énergie du robot devient encore plus intéressante dans le cas des robots humanoïdes et autres systèmes robotiques multi-axes.

Une articulation de robot fait partie intégrante d'un mécanisme mobile. Lorsque la masse d'un actionneur est réduite, le robot peut nécessiter un couple moindre pour accélérer l'articulation et les composants qui y sont rattachés. Cet effet peut également se propager aux articulations voisines, car chaque articulation contribue à la masse et à l'inertie totales du robot.

Cela crée une relation au niveau du système :

Masse de l'actionneur réduite → Inertie de déplacement réduite → Couple dynamique requis réduit → Consommation d'énergie potentiellement réduite

Cela ne signifie pas pour autant qu'un actionneur plus léger est automatiquement plus économe en énergie. Un actionneur léger doit toujours présenter un couple, une rigidité, une capacité thermique et une fiabilité suffisants pour l'application.

Cependant, lors de la conception de robots humanoïdes, de robots collaboratifs et d'autres plateformes robotiques légères, la masse des actionneurs devient un élément important de l'équation énergétique globale.

C’est l’une des raisons pour lesquelles les actionneurs harmoniques intégrés sont de plus en plus pertinents dans la conception des articulations robotiques. L’objectif n’est pas simplement de réduire la taille du réducteur harmonique, mais d’intégrer l’ensemble du système d’entraînement de l’articulation tout en préservant la densité de couple, la précision de positionnement, la rigidité, la réponse dynamique et les performances thermiques requises.

Rendement des réducteurs harmoniques dans les machines CNC et l'automatisation de précision

Les tables rotatives CNC et les équipements d'automatisation de précision ont des exigences quelque peu différentes de celles des robots mobiles.

Dans les applications CNC, la charge rotative peut être extrêmement importante et l'axe peut devoir résister à des forces d'usinage externes tout en conservant un positionnement angulaire précis. Dans ce cas, l'efficacité doit être prise en compte conjointement avec la rigidité en torsion, la précision de positionnement, la répétabilité, la capacité de charge et la stabilité thermique.

Un réducteur harmonique présentant un excellent rendement de transmission peut ne pas être la meilleure solution si ses caractéristiques mécaniques ne répondent pas aux conditions d'usinage requises.

Le même principe s'applique aux équipements semi-conducteurs et optiques. Ces systèmes peuvent utiliser des charges relativement faibles, mais exigent un positionnement angulaire extrêmement précis et un mouvement fluide à basse vitesse. Le frottement mécanique, la dérive thermique, le retour d'information de l'encodeur et la conformité de la transmission peuvent devenir plus importants que la simple optimisation du rendement énergétique.

Par conséquent, la bonne approche consiste à déterminer quels paramètres de performance sont les plus critiques pour l'application, puis à optimiser l'architecture de mouvement complète en conséquence.

Une efficacité accrue des variateurs harmoniques peut-elle réduire la taille du moteur ?

Une efficacité de transmission plus élevée peut potentiellement réduire la puissance d'entrée nécessaire pour atteindre une condition de sortie particulière, mais cela ne signifie pas automatiquement qu'un moteur plus petit peut être choisi.

Le dimensionnement du moteur dépend toujours du couple continu, du couple de pointe, du couple d'accélération, de la vitesse maximale, des limites thermiques, de l'inertie de la charge et du cycle de service.

Par exemple, une articulation de robot peut nécessiter un couple de pointe élevé pour une accélération rapide, même si son couple moyen est relativement faible. Dans ce cas, le moteur doit néanmoins fournir la performance de pointe requise, indépendamment du rendement nominal du réducteur.

La bonne approche consiste donc à calculer le profil complet couple-vitesse de l'application, puis à déterminer la configuration appropriée du moteur, du rapport d'entraînement harmonique et de l'actionneur.

C’est une autre raison pour laquelle les solutions d’actionneurs harmoniques intégrés peuvent s’avérer utiles. Au lieu de considérer le moteur et le réducteur comme des composants indépendants, l’actionneur peut être évalué comme une unité de mouvement complète, en fonction des exigences réelles du robot ou du système d’automatisation.

Comment choisir un actionneur harmonique pour de meilleures performances système ?

Le choix d'un actionneur harmonique doit commencer par les exigences de mouvement de l'application plutôt que par les spécifications d'un catalogue.

Le premier critère à prendre en compte est le couple et la vitesse de sortie requis. Le couple continu détermine la capacité de l'actionneur à fonctionner dans des conditions normales, tandis que le couple de pointe détermine sa capacité à gérer l'accélération, la décélération, les charges transitoires et les perturbations externes.

Le facteur suivant à prendre en compte est l'inertie de la charge. Une charge à forte inertie peut nécessiter un couple de pointe nettement supérieur lors de l'accélération, même si le couple requis en continu reste relativement modéré.

Il convient alors de prendre en compte la précision et la répétabilité du positionnement, ainsi que le jeu et la rigidité en torsion. Dans les applications impliquant des changements de direction fréquents, les caractéristiques de transmission peuvent avoir une influence significative sur les performances de positionnement réelles.

Le cycle de fonctionnement de l'actionneur est tout aussi important. Un actionneur utilisé de manière intermittente dans un mécanisme de laboratoire a des exigences thermiques très différentes de celles d'un actionneur fonctionnant en continu sur une chaîne de production industrielle.

Enfin, les ingénieurs doivent tenir compte de l'intégration mécanique. Si l'application requiert une installation compacte, une électronique de commande intégrée, un retour d'information par codeur absolu, des fonctions de freinage ou un acheminement des câbles dans un arbre creux, ces exigences doivent être prises en compte dès le départ dans le processus de sélection de l'actionneur.

Cette approche basée sur l'application est plus fiable que la sélection d'un actionneur basée uniquement sur le couple.

Comment HONPINE conçoit-elle les actionneurs harmoniques ?

Pour HONPINE, le développement d'un actionneur harmonique ne se résume pas à combiner un moteur avec un réducteur harmonique.

L'actionneur doit fonctionner comme une unité de commande de mouvement complète. Son moteur, sa transmission harmonique, la configuration de son codeur, sa structure mécanique, son électronique de commande et son interface de communication doivent fonctionner de concert en fonction des exigences réelles de l'application.

Les caractéristiques des actionneurs peuvent varier considérablement selon les applications. Une articulation de robot humanoïde peut privilégier la densité de couple, la légèreté, la compacité et la réactivité. Un axe rotatif CNC peut mettre l'accent sur la rigidité, la précision de positionnement, la stabilité thermique et le fonctionnement continu. Un dispositif médical ou un semi-conducteur peut nécessiter une intégration compacte, un mouvement fluide, un retour d'information précis et un comportement mécanique maîtrisé.

Par conséquent, la configuration appropriée de l'actionneur doit être déterminée par la relation entre le couple, la vitesse, l'inertie de la charge, le rapport de réduction, le cycle de service, la précision de positionnement, l'espace d'installation et les exigences de contrôle.

C’est pourquoi un actionneur harmonique ne doit pas être évalué uniquement selon un paramètre tel que le rendement de l’entraînement harmonique. La question essentielle est de savoir si l’architecture complète de l’actionneur est optimisée pour la machine concernée.

De l'efficacité de la transmission harmonique à l'optimisation complète du système de mouvement

Le moyen le plus efficace d'améliorer l'efficacité d'un système de mouvement consiste à cesser de considérer la boîte de vitesses comme un composant isolé.

Un variateur harmonique fait partie d'un système plus vaste comprenant le moteur, l'encodeur, le variateur, les roulements, la charge, la structure mécanique et la stratégie de commande. Améliorer un seul composant sans tenir compte des autres peut donner des résultats limités.

Pour certaines applications, un moteur conventionnel associé à un réducteur harmonique peut rester la solution la plus appropriée. Pour d'autres, un actionneur harmonique intégré peut simplifier la structure mécanique et offrir un meilleur compromis entre densité de couple, poids, précision de positionnement, intégration de la commande et facilité d'installation.

La solution appropriée dépend de la machine.

Pour les ingénieurs développant des articulations robotiques, des axes rotatifs CNC, des équipements pour semi-conducteurs, des équipements médicaux et des systèmes d'automatisation de précision, l'objectif devrait donc être d'optimiser l'architecture de mouvement complète plutôt que de rechercher le chiffre d'efficacité individuel le plus élevé.

Conclusion

Améliorer le rendement d'un réducteur harmonique ne se limite pas à choisir un modèle plus performant. Les performances réelles du système dépendent de la relation entre le rapport de réduction, le point de fonctionnement du moteur, le couple de sortie, la vitesse, l'inertie de la charge, la lubrification, les conditions thermiques et le cycle de service.

L'adéquation entre le moteur et le variateur harmonique est primordiale. Un rapport de réduction correctement choisi permet au moteur de fonctionner dans une plage de couple et de vitesse plus appropriée, tandis qu'une prise en compte adéquate de l'inertie de la charge et des cycles de fonctionnement permet d'éviter les pics de charge et les contraintes thermiques inutiles.

Parallèlement, le développement d'actionneurs harmoniques intégrés offre une autre approche pour l'optimisation des systèmes de mouvement. En intégrant la transmission harmonique au moteur, à l'encodeur, à l'électronique de commande et aux autres composants, un actionneur peut réduire la complexité mécanique et proposer une solution plus intégrée pour les systèmes robotiques et d'automatisation compacts.

La principale distinction réside dans le fait que l'efficacité de la transmission harmonique décrit l'efficacité de la transmission, tandis que l'efficacité de l'actionneur ou du système décrit l'efficacité avec laquelle l'architecture de mouvement globale convertit l'entrée électrique en mouvement mécanique utile.

Pour les fabricants d'équipements, cette perspective plus large permet de sélectionner une solution de mouvement basée non seulement sur le rendement de la boîte de vitesses, mais aussi sur la densité de couple, la précision de positionnement, la rigidité, la réponse dynamique, les performances thermiques, le poids, les exigences d'intégration et la fiabilité à long terme.

C’est là que la conception d’actionneurs harmoniques spécifiques à l’application prend toute son importance : l’objectif n’est pas simplement d’atteindre un rendement élevé, mais de créer un système de mouvement qui fonctionne efficacement et de manière fiable dans les conditions réelles de la machine.
