Moteur d’articulation robotique harmonique /planétaire intégré

Le Moteur Harmonique Robotisé HAG est un actionneur d'articulation de robot spécialement conçu pour les applications robotiques. Le driver intégré est monté à la base du moteur, et il est équipé d'encodeurs haute précision - une résolution de 20 bits côté haute vitesse et 19 bits côté sortie - permettant un contrôle en boucle fermée complète. Des fonctions STO et frein optionnelles sont disponibles pour assurer une utilisation plus sûre de l'équipement.

Pour répondre aux différentes demandes du marché en matière d'actionneurs de joint harmonique et d'actionneurs de joint planétaire, HONPINE présente son nouveau produit 2026 — l'actionneur de joint planétaire à grand alésage creux.
Le module de joint planétaire intègre un réducteur planétaire haute efficacité, un entraînement de précision et des encodeurs doubles haute précision 24 bits, tout en adoptant une conception d'arbre creux extra-large et en prenant en charge les protocoles de communication CAN et EtherCAT.
Il offre une solution d'entraînement idéale pour les robots humanoïdes, les robots industriels, les robots collaboratifs et les équipements d'automatisation industrielle.

Le module articulé harmonique TCHL est un module articulé harmonique qui intègre directement un capteur de couple dans le réducteur à entraînement harmonique. Le capteur de couple permet une mesure précise de l'état de fonctionnement du système d'entraînement et des valeurs de couple requises, permettant une détection précise de la charge de l'actionneur. Cela aide à prévenir les surcharges et permet une interaction homme-robot plus sûre.
Le module est doté de câbles et connecteurs entièrement intégrés, permettant des connexions de composants rapides et précises, et un contrôle de mouvement sûr et réactif grâce à une conception hautement intégrée.

Le module d'articulation harmonique de type T est une unité d'articulation robotique hautement intégrée qui combine un réducteur harmonique, un moteur à couple, des capteurs de précision, un frein et un driver. Il est appelé « type T » car la bride de sortie est perpendiculaire à l'arbre du moteur, formant une disposition en T idéale pour les articulations rotatives des robots.
Conçu pour les robots collaboratifs, ce module simplifie le développement en intégrant les composants clés dans une unité compacte prête à l'emploi. Cela réduit considérablement le cycle de développement, abaisse les coûts et rend la construction d'un bras robotique presque aussi simple que l'assemblage de blocs LEGO. Sa haute intégration améliore également l'efficacité de la maintenance et élargit l'applicabilité de la technologie des bras robotiques.

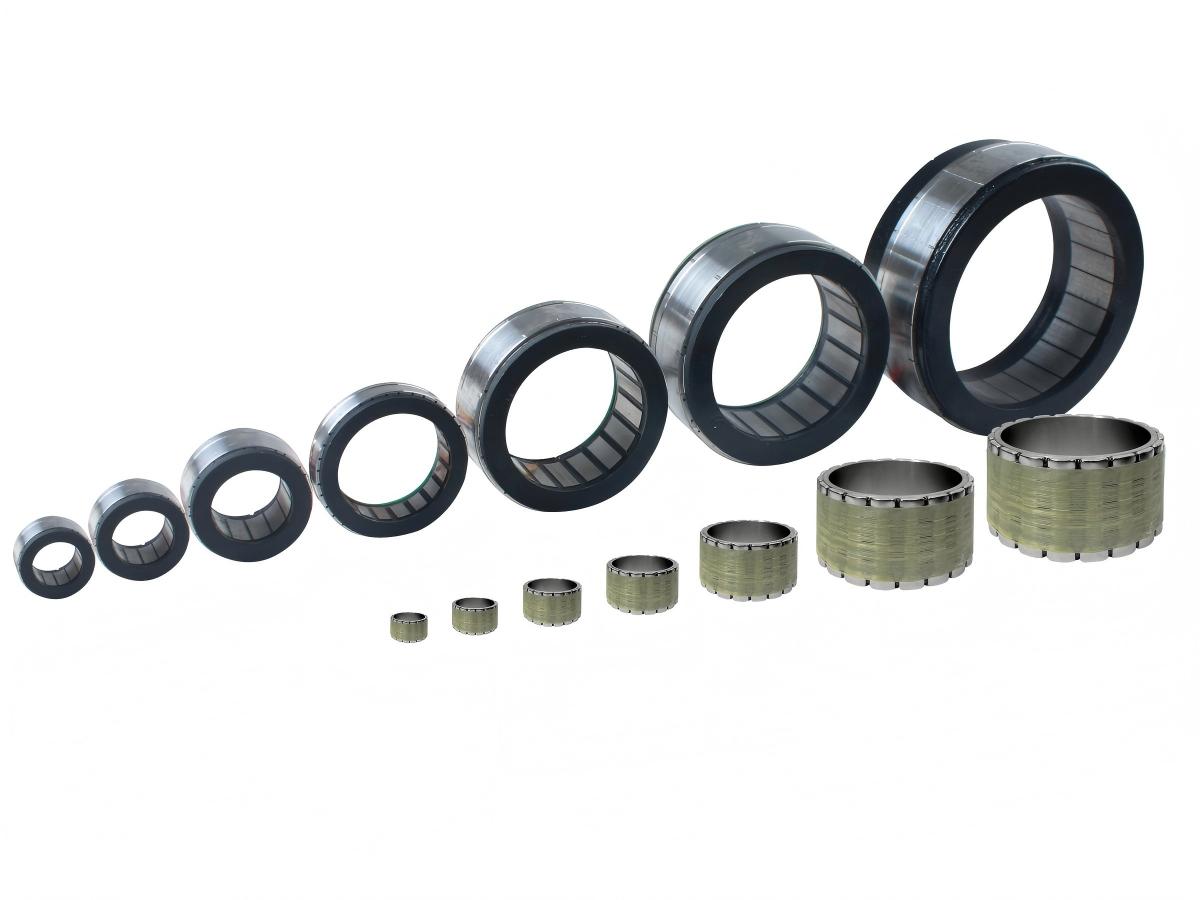

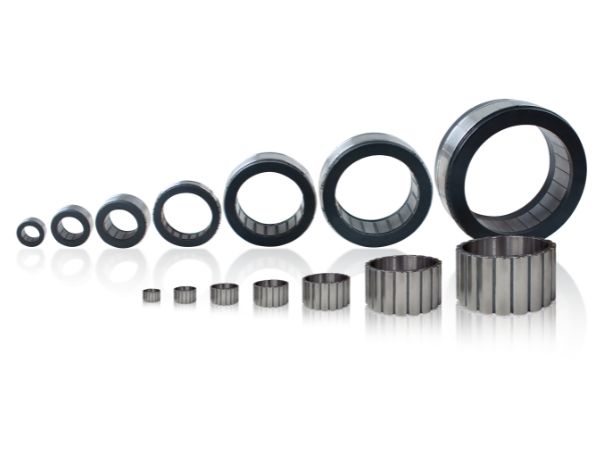

Les moteurs de couple sans cadre, contrairement aux servomoteurs traditionnels, ne sont constitués que de composants stator et rotor. Par rapport aux moteurs avec cadre, les moteurs sans cadre offrent une configuration flexible et une installation facile. Compte tenu de la tendance croissante des systèmes d'entraînement hautement intégrés, les moteurs sans cadre répondent mieux aux attentes des ingénieurs. Les ingénieurs n'ont plus besoin de prendre en compte les interfaces moteur dans la conception du système, permettant une réduction maximale de l'espace occupé par l'unité de sortie de puissance dans le système d'entraînement, conduisant à une intégration système plus élevée. Les moteurs de couple sans cadre HONPINE FMK sont désormais largement utilisés dans les articulations J1 à J6 des robots collaboratifs et à deux bras, les articulations de marche des robots quadrupèdes et les articulations flexibles des robots humanoïdes.

Le module d'articulation atteint un volume et un poids hautement optimisés grâce à des composants entièrement intégrés incluant réducteur harmonique, moteur sans cadre, frein, codeur et driver, permettant un contrôle de mouvement précis avec un couple plus élevé, une précision accrue, une taille plus compacte et un poids plus léger. Nous proposons également des solutions sur mesure pour répondre à des exigences spécifiques d'applications personnalisées et d'environnements opérationnels particuliers, les personnalisations les plus courantes étant les versions étanches (résistantes aux éclaboussures, aux jets d'eau ou à une immersion jusqu'à 1 mètre) et les adaptations pour basses températures. Ce module d'articulation étanche est spécialement conçu pour les robots spéciaux opérant sous l'eau, développé comme une version améliorée de notre module d'articulation standard avec des améliorations dédiées pour relever les défis d'étanchéité des articulations robotiques.

Le grand actionneur rotatif à alésage creux intègre généralement un moteur à couple sans cadre à rotor interne avec des composants tels qu'un réducteur à entraînement harmonique, un codeur absolu et une unité d'entraînement harmonique à grand alésage creux sur mesure pour former un ensemble d'actionneur rotatif complet. Son unité de contrôle (système d'entraînement) est généralement montée à l'extérieur, permettant un contrôle de mouvement de haute précision pour les équipements connectés. Par rapport aux actionneurs rotatifs standard, cette série se caractérise par un diamètre d'alésage creux plus grand, permettant le passage de vis-mères, de câbles et d'autres composants. Il est conçu pour des applications nécessitant un grand espace d'alésage traversant, une haute précision et une intégration compacte, telles que les tables rotatives de machines-outils, les dispositifs médicaux de précision, les systèmes de découpe laser 5 axes et les équipements semi-conducteurs.

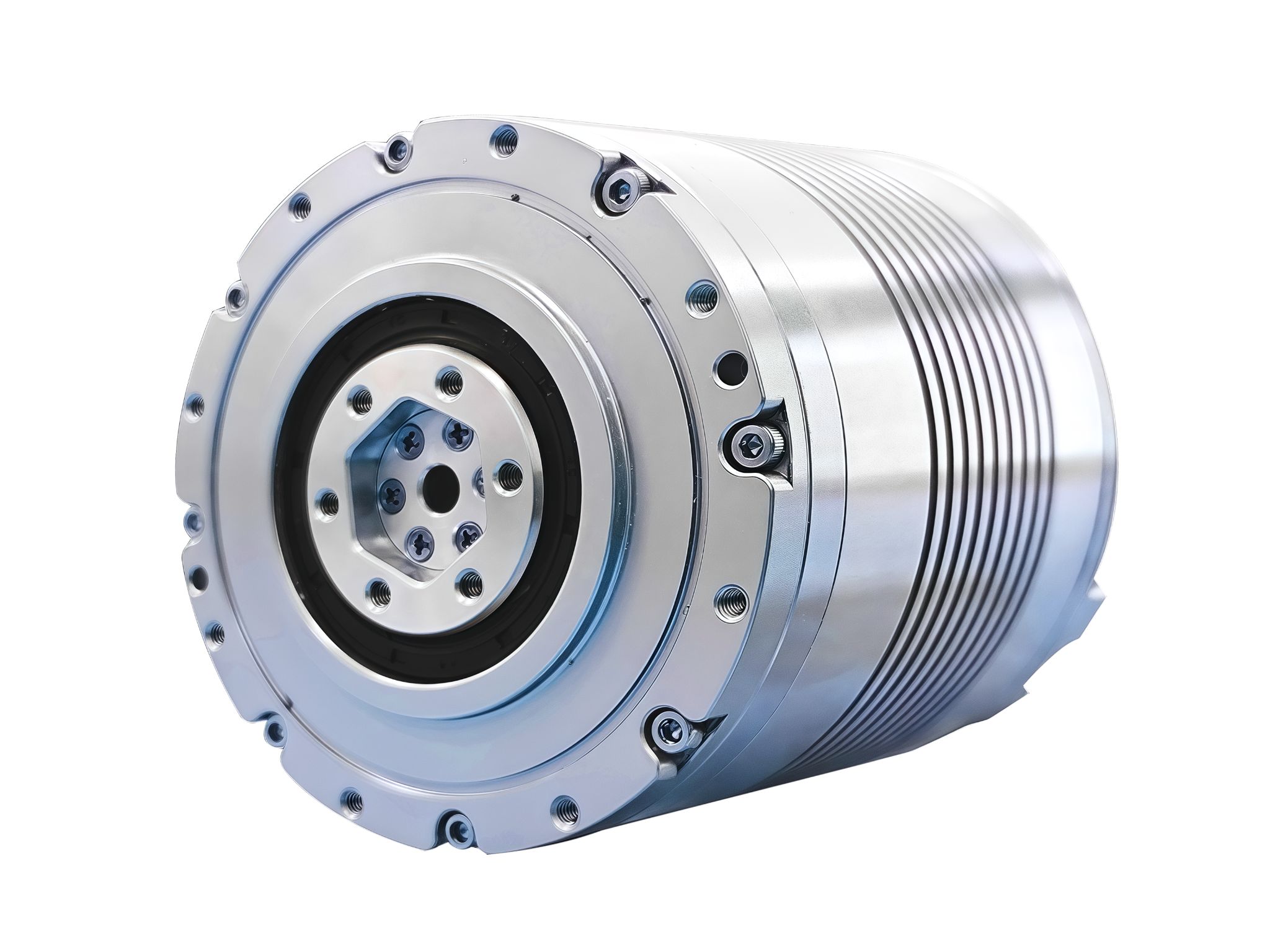

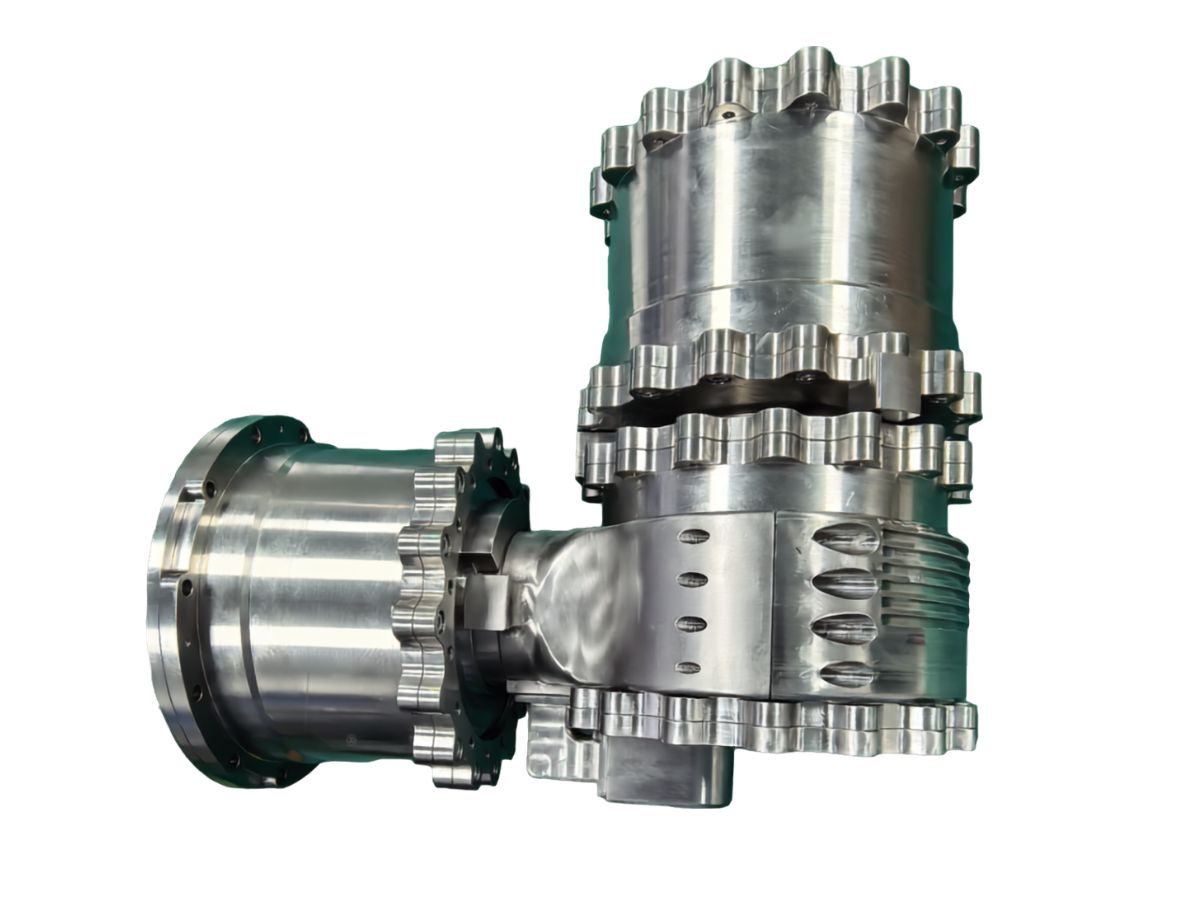

Le module d'articulation planétaire standard est un composant central des systèmes d'alimentation robotiques. Grâce à une conception hautement intégrée combinant un réducteur planétaire, un moteur à couple sans cadre, un frein, un encodeur et un pilote, il permet une optimisation significative du volume et du poids, assurant un contrôle de mouvement précis de l'articulation. Cela se traduit par un couple plus élevé, une taille plus compacte et un poids plus léger. Comparé aux modules d'articulation harmoniques, le module d'articulation planétaire présente un rapport de réduction plus faible, une vitesse de sortie plus élevée et une densité de couple supérieure, le rendant plus adapté aux applications à charge faible à moyenne. Nous proposons également des services de personnalisation adaptés aux besoins spécifiques des clients.
Avec des avantages clés tels que des performances à haute vitesse, une résistance aux chocs et une conception compacte et légère, le module d'articulation planétaire standard est devenu la solution privilégiée pour les entraînements à charge élevée dans les robots humanoïdes, les robots spécialisés, les AGV logistiques et l'automatisation industrielle, favorisant les progrès dans les performances robotiques et des scénarios d'application plus larges.

Le moteur à couple sans cadre à rotor externe est un type spécialisé de moteur synchrone à aimants permanents (PMSM) composé de deux éléments principaux : le rotor et le stator. Contrairement aux conceptions traditionnelles à rotor interne, ce moteur présente un rotor monté à l'extérieur et un stator positionné à l'intérieur. La conception innovante élimine les carter, roulements et arbres traditionnels des moteurs, ne conservant que les ensembles rotor et stator. Le rotor, situé à l'extérieur du stator, intègre des aimants permanents avec la coque extérieure et est directement intégré dans la structure de charge. Le stator, positionné à l'intérieur, contient des enroulements de cuivre et des tôles magnétiques, entraînant la rotation du rotor externe via des forces électromagnétiques. Cette conception combine le moment d'inertie élevé de la configuration à rotor externe avec la compacité de la structure sans cadre, ce qui la rend idéale pour les applications nécessitant un couple élevé à basse vitesse et une dissipation thermique efficace, comme les équipements médicaux, les ventilateurs industriels et les systèmes industriels automatisés.

Le moteur d'articulation robotique réalise un contrôle de mouvement hautement précis grâce à des composants intégrés incluant un réducteur harmonique, un moteur à couple sans cadre, un frein, un codeur et une unité d'entraînement, avec une taille et un poids optimisés. Il offre un couple plus élevé, une précision supérieure, une taille plus compacte et un poids plus léger. Nous proposons également des services de personnalisation selon les exigences spécifiques des clients.
Les moteurs d'articulation robotique prennent généralement en charge une large plage de tension de DC24V à DC48V. En tant que composant central dans l'industrie de la robotique, les avancées technologiques des moteurs d'articulation robotique continueront de promouvoir le développement de robots spécialisés et humanoïdes vers une plus grande flexibilité et des scénarios d'application plus larges. Au-delà de la robotique, les moteurs d'articulation robotique sont également utilisés dans les équipements semi-conducteurs, les équipements photovoltaïques, les équipements médicaux de précision, les équipements 3C, les équipements optiques et d'autres domaines.

Le moteur de couple sans cadre à rotor interne est un type spécialisé de moteur synchrone à aimants permanents (PMSM) composé de deux éléments principaux : le rotor et le stator. Le rotor est positionné à l'intérieur, tandis que le stator est monté à l'extérieur. Sa conception innovante élimine les carter, roulements et arbres traditionnels des moteurs, ne conservant que les ensembles rotor et stator. Le rotor adopte généralement une structure annulaire intégrée avec des aimants permanents, montée directement sur l'arbre de charge. Le stator est constitué de bobinages en cuivre et de tôles magnétiques, générant des forces électromagnétiques pour entraîner la rotation du rotor. Cette configuration permet une transmission de couple efficace via l'interaction des champs magnétiques, idéale pour des applications de haute précision comme les articulations robotiques et l'automatisation industrielle. Elle permet d'entraîner directement la charge, minimisant les pertes de transmission mécanique.
