Table rotative creuse ou actionneur rotatif harmonique : comment choisir pour l’automatisation industrielle de haute précision

Le mouvement rotatif est largement utilisé dans l'automatisation industrielle moderne, de l'assemblage de composants électroniques 3C et du contrôle des semi-conducteurs à l'usinage CNC, la production de batteries au lithium et les équipements de test de précision. À mesure que les machines deviennent plus rapides et plus précises, le choix des composants de transmission et de positionnement rotatifs revêt une importance croissante.

Une table rotative creuse et un actionneur rotatif harmonique permettent tous deux d'obtenir un mouvement de rotation précis, mais ils sont conçus pour des exigences mécaniques différentes. Une table rotative creuse est généralement construite autour d'une plateforme rotative rigide, ce qui la rend adaptée à l'indexage, au positionnement et au support de charges relativement importantes. Un actionneur rotatif harmonique intègre un moteur et un système de transmission harmonique de précision, ce qui le rend adapté aux axes rotatifs servo-commandés compacts.

Le choix optimal dépend donc de bien plus que du couple ou de la précision de positionnement. Les ingénieurs doivent prendre en compte l'inertie de la charge, l'accélération, les charges radiales et axiales, la précision de positionnement, le jeu, le diamètre de la cavité, l'espace d'installation et l'intégration du système avant de sélectionner une solution.

Cet article compare les tables rotatives creuses et les actionneurs rotatifs harmoniques du point de vue de l'automatisation industrielle de haute précision et explique quelle solution est la mieux adaptée aux différentes applications.

Qu'est-ce qu'une table rotative creuse ?

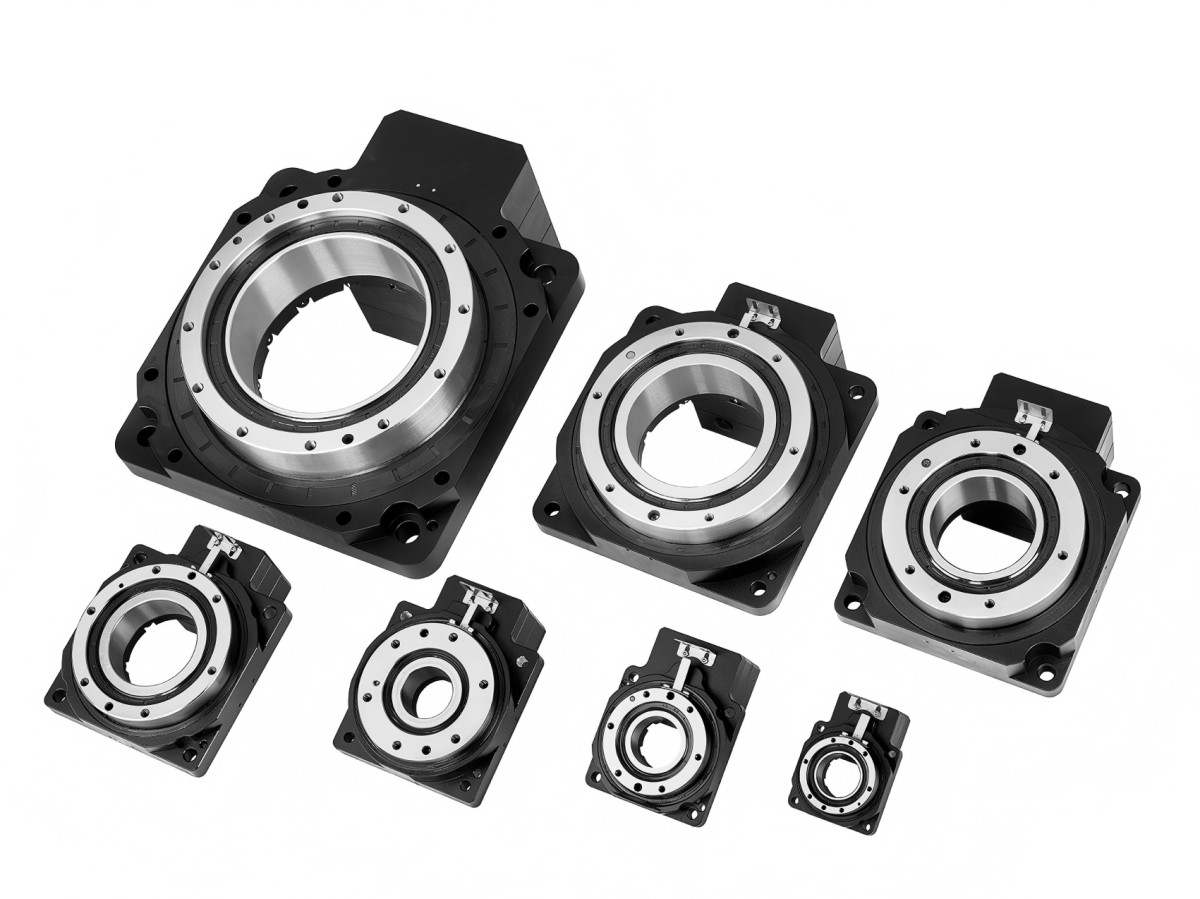

Une table rotative creuse est un mécanisme de positionnement rotatif de précision conçu pour faire pivoter et positionner avec exactitude une pièce, un dispositif de fixation ou une plateforme de machine. Sa caractéristique la plus reconnaissable est le trou traversant central, qui permet le passage de câbles, de tubes pneumatiques, de conduites de vide, d'arbres ou d'autres composants à travers l'ensemble rotatif.

Cette structure est particulièrement utile dans les équipements automatisés où les câbles et les réseaux doivent traverser le centre d'une plateforme rotative.

Les applications typiques comprennent :

• Équipement d'assemblage électronique 3C

• équipement de production de batteries au lithium

• Systèmes d'inspection des semi-conducteurs

• machines d'assemblage de précision

• systèmes de positionnement rotatif CNC

• Stations d'indexation automatisées

• équipement d'inspection visuelle

• Équipements médicaux et de laboratoire

Pour l'automatisation multi-stations, une table rotative creuse peut supporter plusieurs dispositifs autour d'une plateforme rotative tout en permettant le passage des utilités à travers le centre.

Qu'est-ce qu'un actionneur rotatif harmonique ?

Un actionneur rotatif harmonique est un système d'entraînement rotatif intégré qui combine un moteur et un mécanisme de transmission harmonique de précision. Selon le modèle, il peut également intégrer un codeur, un frein, un variateur ou d'autres composants de rétroaction.

La transmission harmonique offre un rapport de réduction élevé, un faible jeu et une grande précision de positionnement dans un ensemble mécanique compact.

Contrairement à une table rotative classique, conçue principalement comme une plateforme de positionnement supportant une charge, un actionneur rotatif harmonique est conçu comme un entraînement rotatif de précision complet.

Cela le rend adapté à des applications industrielles telles que :

• axes rotatifs de précision

• Équipements semi-conducteurs

• Automatisation 3C

• systèmes d'inspection optique

• Machines de distribution de précision

• Équipement d'assemblage automatisé

• mécanismes rotatifs auxiliaires CNC

• Systèmes de positionnement de haute précision

La principale différence réside dans le fait que les deux produits résolvent des problèmes mécaniques différents, même si les deux sont capables d'un mouvement rotatif précis.

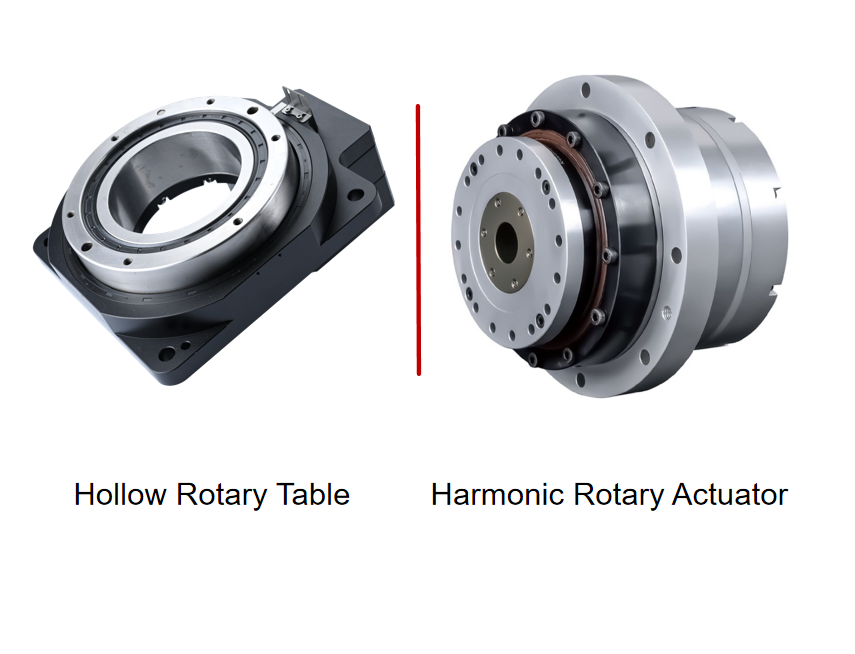

Table rotative creuse vs. actionneur rotatif harmonique : principales différences

La différence fondamentale réside dans la priorité de conception.

Une table rotative creuse privilégie la rigidité de la plateforme, le support de charge, l'indexation et le passage centralisé des câbles. Un actionneur rotatif harmonique privilégie la précision de transmission, le faible jeu, la servocommande et les performances intégrées de l'entraînement rotatif.

Cette comparaison montre pourquoi il est inutile de se demander quel produit est le plus performant. La question pertinente est plutôt de savoir quelle architecture correspond aux exigences mécaniques de la machine.

Capacité de charge et inertie de rotation

La capacité de charge est l'un des premiers paramètres à évaluer pour les équipements rotatifs industriels. Cependant, la masse totale de la charge ne suffit pas à elle seule. La répartition de la charge influe également sur le couple requis.

Pour un système rotatif, l'inertie de rotation totale peut être estimée comme suit :

Jtotal = Jtable + Jpièce + Jfixture

Pour une plateforme rotative circulaire pleine, l'inertie de la plateforme peut être approximée par :

J = 1/2 × m × r²

où m est la masse et r est le rayon de rotation.

Plus la charge est éloignée du centre de rotation, plus son influence sur l'inertie est grande.

Ceci est particulièrement important pour les machines d'assemblage 3C, les systèmes d'indexation de batteries et les équipements d'inspection multi-stations. Une plateforme rotative supportant plusieurs dispositifs de fixation près de sa circonférence extérieure peut présenter une inertie bien supérieure à celle d'une pièce compacte montée près du centre.

Une table rotative creuse présente souvent des avantages lorsque la plateforme rotative elle-même doit supporter une charge importante. Un actionneur rotatif harmonique peut être préférable lorsque la charge fait partie d'un axe de rotation compact et qu'une densité de couple élevée est plus importante que le support d'une plateforme volumineuse.

Couple d'accélération et cycle de mouvement

Après avoir calculé l'inertie, l'étape suivante consiste à déterminer le couple d'accélération.

La relation fondamentale est :

Tacc = J × α

où:

• Tacc est le couple d'accélération

• J représente l'inertie de rotation totale.

• α est l'accélération angulaire

Le couple requis doit également tenir compte du frottement, des charges externes, des charges déséquilibrées et d'un coefficient de sécurité approprié.

Pour une machine d'indexage, le profil de mouvement est particulièrement important. Une machine qui effectue une rotation de 45° toutes les deux secondes a des exigences très différentes de celles d'une machine dont l'axe rotatif tourne en continu à vitesse fixe.

Par exemple, une table de tri ou d'inspection de batteries peut nécessiter une accélération rapide, un positionnement précis, une stabilisation, l'exécution du processus, puis le cycle se répète. Dans ce cas, l'accélération, la décélération, le temps de stabilisation et la répétabilité sont plus importants que le simple couple de sortie maximal.

Pour les axes de précision à servocommande, les actionneurs rotatifs harmoniques peuvent fournir une solution de transmission compacte avec un faible jeu et un retour d'information précis.

Précision et répétabilité du positionnement

La précision du positionnement est souvent l'une des spécifications les plus importantes en automatisation de précision, mais elle ne doit pas être évaluée isolément.

Trois paramètres doivent être considérés séparément :

• Précision du positionnement

• Répétabilité

• Contrecoup

La précision de positionnement décrit la proximité de la position réelle par rapport à la position commandée. La répétabilité décrit la constance avec laquelle le mécanisme revient à la même position. Le jeu angulaire représente le jeu mécanique au sein du système de transmission.

Une machine peut nécessiter une excellente répétabilité sans pour autant exiger une précision de positionnement absolue extrêmement élevée.

Par exemple, une machine d'assemblage 3C peut positionner de manière répétée des composants au même emplacement angulaire, tandis qu'un système d'inspection de semi-conducteurs peut nécessiter à la fois une répétabilité élevée et des erreurs angulaires extrêmement faibles.

Les systèmes de transmission harmonique sont particulièrement intéressants pour les applications de précision car leurs caractéristiques de faible jeu permettent d'améliorer la précision et la régularité du mouvement rotatif servo-commandé.

Une table rotative creuse peut également offrir une grande précision de positionnement, mais ses performances finales dépendent de son mécanisme de transmission, de ses roulements, de son codeur, de ses tolérances de fabrication et de son système de contrôle.

Diamètre creux et cheminement interne des câbles

L'une des principales raisons de choisir une table rotative creuse est sa grande ouverture centrale.

Les équipements industriels nécessitent fréquemment le passage de plusieurs fluides utilitaires à travers le centre d'un mécanisme rotatif, notamment :

• Câbles servo

• Câbles d'encodeur

• Tubes pneumatiques

• Lignes d'aspiration

• Lignes de refroidissement

• câbles optiques

• arbres mécaniques

Un large trou traversant peut simplifier l'agencement de la machine et réduire la nécessité de faire passer les câbles autour de l'axe rotatif.

Cependant, le plus grand diamètre creux possible n'est pas nécessairement le meilleur choix.

L'ouverture centrale doit être équilibrée par :

• Rigidité structurelle

• Dimension du roulement

• capacité de charge

• Dimensions générales

• Couple requis

• espace d'installation

C’est pourquoi le faisceau de câbles et la tubulure nécessaires doivent être définis lors de la phase de conception mécanique plutôt qu’après la sélection de la table rotative.

Charge radiale, charge axiale et moment de renversement

Les plateformes rotatives industrielles sont souvent soumises à bien plus qu'un simple couple de rotation.

Une pièce peut être montée à distance du centre de rotation, ce qui engendre des forces radiales et un moment de renversement. Ces charges peuvent devenir significatives dans les équipements d'inspection, les systèmes de dosage, les machines d'assemblage et les systèmes de positionnement rotatifs à commande numérique.

Par exemple, si un dispositif lourd est monté près du bord extérieur d'une table rotative, le système de roulement doit résister au moment qui en résulte tout en maintenant la précision de positionnement requise.

C’est un domaine où une table rotative creuse peut s’avérer particulièrement utile, car sa structure mécanique est conçue pour supporter une plateforme rotative.

Pour un actionneur rotatif harmonique, les ingénieurs doivent évaluer la capacité de charge de sortie de l'actionneur, les charges radiales et axiales admissibles et le moment de renversement admissible conformément aux spécifications du fabricant.

La capacité de couple ne doit jamais être utilisée seule comme substitut à une analyse complète de la charge.

Intégration de systèmes

Une autre différence majeure réside dans la manière dont les deux solutions sont intégrées dans une machine.

Une table rotative classique peut utiliser une configuration telle que :

Servomoteur → réducteur → table rotative → charge

Le moteur, le variateur, l'encodeur et le contrôleur devront donc peut-être être sélectionnés et installés séparément.

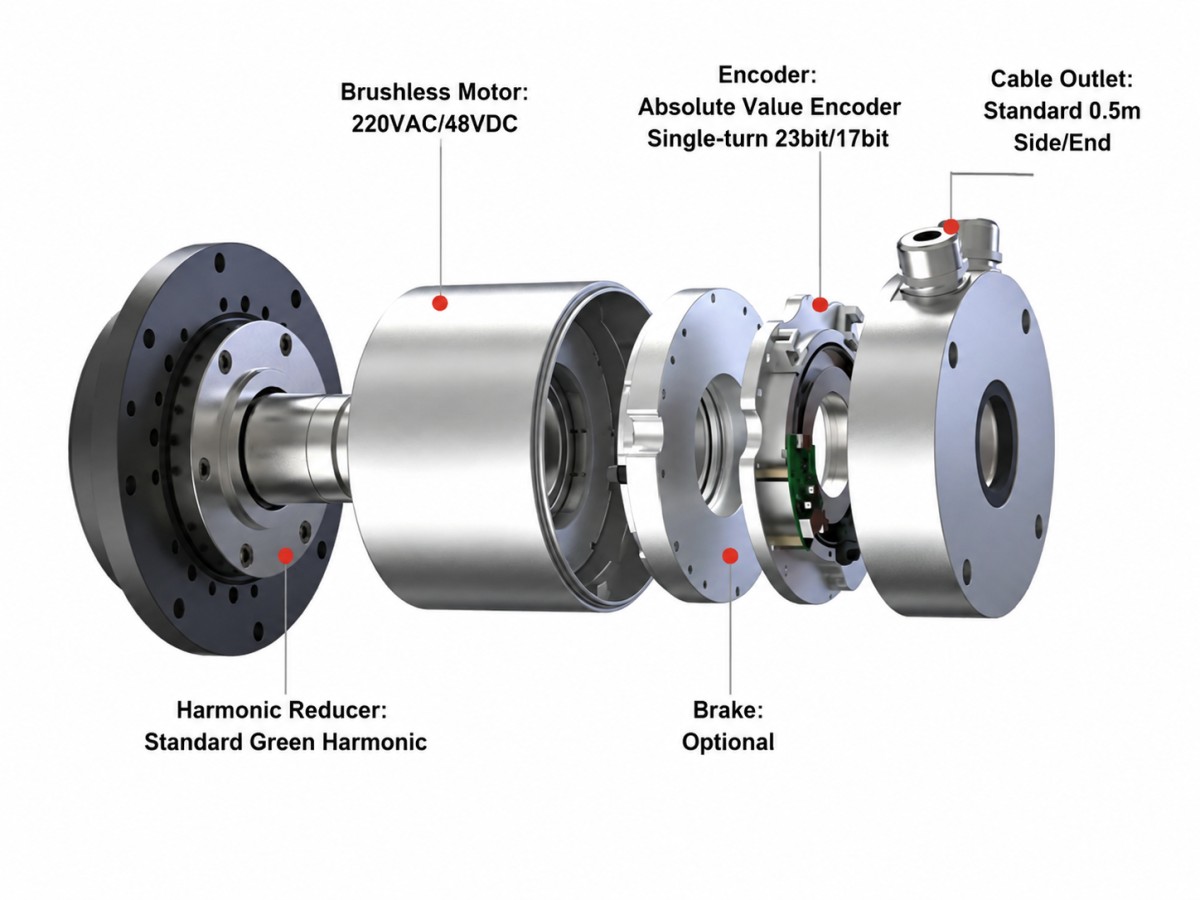

Un actionneur rotatif harmonique peut intégrer plusieurs composants dans un seul ensemble :

Moteur + Réducteur harmonique + Encodeur + Carter + Frein/Entraîneur en option

Cela permet de réduire le nombre d'interfaces mécaniques et de simplifier la conception des axes rotatifs de précision.

Pour les fabricants d'équipements industriels, l'intégration peut également réduire le travail d'assemblage et rendre le mécanisme rotatif global plus compact.

Cependant, un actionneur intégré n'est pas systématiquement la meilleure solution. Si la machine nécessite une grande plateforme rotative, plusieurs dispositifs de fixation, une large ouverture centrale et une importante capacité de charge de renversement, une table rotative creuse dédiée peut s'avérer plus appropriée.

Table rotative creuse vs. actionneur rotatif harmonique pour l'automatisation 3C

Les équipements de fabrication 3C nécessitent souvent un indexage rapide, un positionnement précis, des configurations de machines compactes et un acheminement fiable des câbles.

Une table rotative creuse est particulièrement adaptée aux équipements d'assemblage multi-stations où plusieurs pièces ou dispositifs de fixation sont montés autour d'une plateforme rotative.

Par exemple, une table d'assemblage automatisée peut comporter huit postes. Chaque poste effectue une opération différente tandis que la plateforme se déplace vers la position suivante.

La structure creuse centrale permet également de simplifier le passage des connexions pneumatiques et électriques.

Un actionneur rotatif harmonique devient intéressant lorsque la machine nécessite un axe rotatif compact et précis avec une commande servo continue et un jeu très faible.

C’est pourquoi le choix dépend de la nature du mécanisme rotatif : s’agit-il principalement d’une plateforme d’indexage porteuse de charge ou d’un axe servo de précision ?

Table rotative creuse vs. actionneur rotatif harmonique pour équipements semi-conducteurs

Les équipements pour semi-conducteurs imposent des exigences particulièrement élevées aux systèmes de mouvement. Selon le procédé, l'axe rotatif peut nécessiter une grande répétabilité, de faibles vibrations, un positionnement précis, une installation compacte et une gestion fiable des câbles.

Une table rotative creuse peut s'avérer avantageuse pour les grandes plateformes de positionnement ou les mécanismes où les câbles et les réseaux doivent passer par le centre.

Un actionneur rotatif harmonique peut être plus adapté aux axes de précision compacts où un faible jeu et un positionnement angulaire servo-commandé sont essentiels.

Pour les applications semi-conducteurs, les ingénieurs doivent également prendre en compte :

• Répétabilité du positionnement

• Précision angulaire

• rigidité mécanique

• Vibration

• stabilité thermique

• Cheminement des câbles

• espace d'installation

• cycle de service

La sélection finale devrait se baser sur l'architecture de mouvement complète plutôt que sur une seule spécification.

Table rotative creuse vs. actionneur rotatif harmonique pour applications CNC

Les équipements à commande numérique (CNC) nécessitent un mouvement de rotation stable et prévisible. Selon la structure de la machine, le mécanisme de rotation peut devoir supporter une pièce, un outil ou un dispositif de fixation de taille importante.

Une table rotative creuse peut être un excellent choix pour les applications impliquant des pièces de grande taille, des charges structurelles élevées et un grand trou traversant.

Un actionneur rotatif harmonique peut être envisagé pour les axes rotatifs auxiliaires compacts ou les mécanismes de positionnement de précision où un faible jeu et une intégration servo sont importants.

Les principaux critères de sélection sont les suivants :

• masse de la pièce

• Inertie de rotation

• forces de coupe ou de traitement

• Charges radiales et axiales

• moment décisif

• Précision du positionnement

• Répétabilité

• vitesse maximale

• cycle de service

Dans les applications CNC, la rigidité et la capacité de charge doivent être évaluées conjointement avec les performances de positionnement.

Table rotative creuse vs. actionneur rotatif harmonique pour inspection de précision

Les équipements d'inspection de précision nécessitent souvent un positionnement angulaire précis, associé à un mouvement fluide et à une bonne répétabilité.

Pour une grande plateforme d'inspection transportant des caméras, des capteurs, des dispositifs de fixation ou plusieurs pièces à usiner, une table rotative creuse peut offrir des avantages en termes de support de charge et d'acheminement des câbles.

Pour un axe optique ou de mesure compact, un actionneur rotatif harmonique peut constituer une solution plus intégrée.

L'élément clé à prendre en compte est la relation entre la masse mobile, la précision angulaire requise, le temps de stabilisation et les charges externes.

Un codeur haute résolution ne peut à lui seul compenser un jeu mécanique excessif, une déformation structurelle ou une rigidité insuffisante.

Table rotative creuse vs. actionneur rotatif harmonique pour équipements à batterie au lithium

Les équipements de fabrication de batteries au lithium utilisent souvent des systèmes d'indexation rotatifs pour l'assemblage, l'inspection, le tri et les tests.

Ces systèmes peuvent transporter simultanément plusieurs cellules ou dispositifs, créant une inertie de rotation considérable.

Par exemple, une table d'indexage à huit postes avec une plateforme de 300 mm de diamètre doit être évaluée en fonction des critères suivants :

• Poids de la plateforme

• poids de la pièce

• Poids de fixation

• Répartition de la charge

• Angle d'indexation

• Temps d'accélération

• Précision du positionnement

• diamètre creux

Une table rotative creuse peut être particulièrement adaptée lorsque l'application combine une plateforme rotative relativement grande, plusieurs stations et un acheminement centralisé des câbles ou des systèmes pneumatiques.

Un actionneur rotatif harmonique est plus adapté lorsque l'axe de rotation est compact et que l'exigence principale est un mouvement servo-commandé précis plutôt que le support d'une grande plateforme d'indexage.

Comment choisir la bonne solution

Un processus de sélection pratique peut être divisé en cinq étapes.

Étape 1 : Définir la charge

Déterminer la masse totale, la répartition de la charge, le rayon maximal, la charge radiale, la charge axiale et la charge excentrée éventuelle.

Étape 2 : Calcul de l'inertie de rotation

Calculer l'inertie de la plateforme rotative, des pièces à usiner, des dispositifs de fixation et des autres composants mobiles.

Déterminez ensuite le couple d'accélération requis en fonction du profil de mouvement réel.

Étape 3 : Définir les exigences de précision

Spécifiez la précision de positionnement requise, la répétabilité, le jeu, la résolution de l'encodeur et le temps de stabilisation.

Ne choisissez pas un produit uniquement parce qu'il possède des spécifications de précision supérieures à celles requises par le processus.

Étape 4 : Déterminer le diamètre creux

Si des câbles, des conduites pneumatiques, des tubes à vide ou des arbres doivent traverser le centre, déterminez le diamètre de perçage requis avant de choisir le modèle.

Prévoir un espace suffisant pour l'installation et la maintenance future.

Étape 5 : Évaluer l'architecture mécanique

Enfin, déterminez si la machine a besoin d'une plateforme rotative ou d'un actionneur rotatif de précision.

Si les exigences principales sont le support de charge, l'indexation, un grand diamètre creux et la rigidité de la plateforme, une table rotative creuse peut être un meilleur choix.

Si l'exigence principale est un faible jeu, un mouvement servo précis, une intégration compacte et une densité de couple élevée, un actionneur rotatif harmonique peut être plus approprié.

Quel est le meilleur système pour l'automatisation industrielle de haute précision ?

Aucune solution n'est universellement meilleure. Le choix approprié dépend de l'architecture de la machine.

Une table rotative creuse est généralement plus adaptée lorsque le mécanisme rotatif doit supporter une plateforme ou un dispositif important, supporter des charges radiales et de renversement, offrir une grande ouverture centrale et effectuer un indexage ou un positionnement répété.

Un actionneur rotatif harmonique est généralement mieux adapté lorsque l'application requiert un axe rotatif compact et précis, un faible jeu, une grande précision de positionnement, un rapport de réduction élevé et une servocommande intégrée.

Pour l'automatisation industrielle, la sélection peut être résumée comme suit :

Le choix final doit être confirmé par rapport aux spécifications du fabricant concernant la charge, la capacité de roulement, la vitesse et la précision.

HONPINE Solutions de mouvement rotatif de précision

HONPINE fournit des composants de mouvement de précision pour l'automatisation industrielle, les équipements CNC, les équipements pour semi-conducteurs, la fabrication 3C, les systèmes d'inspection et d'autres applications de haute précision.

Ses solutions de transmission harmonique et d'actionneurs rotatifs sont conçues pour les applications exigeant un positionnement angulaire précis, un faible jeu, une intégration mécanique compacte et un mouvement servo fiable.

Pour les ingénieurs comparant une table rotative creuse à un actionneur rotatif harmonique, le choix doit se fonder sur les conditions de fonctionnement réelles plutôt que sur la dénomination du produit. L'inertie de la charge, l'accélération, la précision de positionnement, les charges radiales et axiales, le diamètre de la table creuse, l'encombrement et le facteur de marche doivent tous être évalués avant de choisir la configuration finale.

Lorsque ces paramètres sont clairement définis, il devient beaucoup plus facile de déterminer si une table rotative creuse ou un actionneur rotatif harmonique constitue la meilleure solution pour un système d'automatisation industrielle spécifique.

Conclusion

Les tables rotatives creuses et les actionneurs rotatifs harmoniques peuvent tous deux être utilisés dans l'automatisation industrielle de haute précision, mais ils sont optimisés pour des exigences différentes.

Une table rotative creuse est particulièrement précieuse lorsque la machine a besoin d'une plateforme rotative rigide, d'un grand trou traversant central, d'une capacité de charge élevée et de performances d'indexage fiables.

Un actionneur rotatif harmonique est plus adapté lorsque la machine nécessite un axe rotatif compact et précis avec un faible jeu, un rapport de réduction élevé, une commande servo précise et des composants de mouvement intégrés.

Pour l'automatisation 3C, les équipements semi-conducteurs, les machines CNC, la production de batteries au lithium et les systèmes d'inspection de précision, le choix approprié doit être basé sur la charge, l'inertie, la précision, la rigidité, le diamètre creux, le profil de mouvement et les exigences d'intégration du système.

L'objectif n'est pas de sélectionner le composant rotatif le plus puissant, mais l'architecture de mouvement rotatif qui offre les performances requises sans encombrement, coût ni complexité superflus.
